产品深度介绍

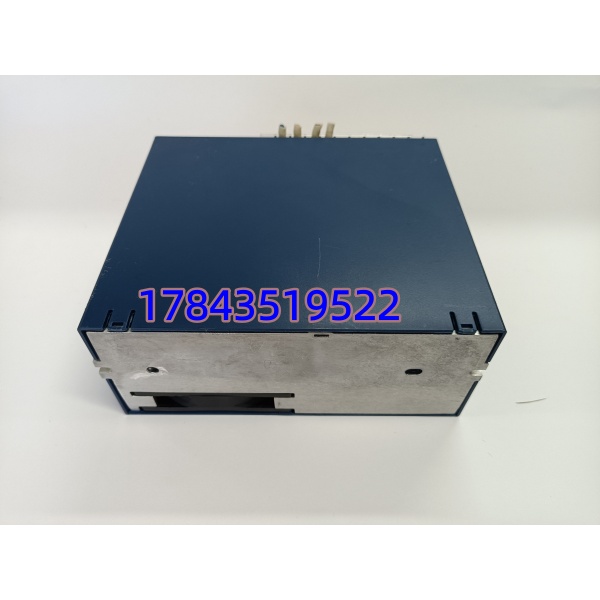

KOLLMORGEN S21260‑SRS 是S200 系列中的高功率密度伺服驱动器，专为医疗设备、半导体、包装、电子装配等高精度、高动态应用设计。采用全数字控制架构，电流环带宽达5kHz、速度环带宽800Hz，动态响应极强；标配24 位高分辨率反馈，搭配 SFD 智能反馈电机可即插即用，大幅缩短调试时间。预装SynqNet高速运动网络接口，支持多轴同步；同时兼容 EtherCAT/CANopen，适配主流控制器。紧凑金属外壳、IP20 防护，内置过流 / 过压 / 过热 / 短路保护，可靠性高。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | S21260‑SRS |
| 品牌 / 产地 | KOLLMORGEN（美国） |
| 驱动类型 | 无刷伺服（BLDC/PMSM） |
| 输入电压 | 120/240V AC（单相 / 三相），0–264V AC 宽范围 |
| 连续电流 | 12A RMS |
| 峰值电流 | 18A RMS（3 秒） |
| 额定功率 | 2.6kW（240V AC） |
| 控制模式 | 位置、速度、转矩（内置 PLC） |
| 反馈接口 | 24 位编码器、Resolver、SFD 智能反馈 |
| 通讯 | SynqNet（标配）、EtherCAT、CANopen |
| 带宽 | 电流环 5kHz；速度环 800Hz |
| 保护功能 | 过流、过压、欠压、过热、短路、编码器故障 |
| 工作温度 | 0°C ~ +50°C（工业级） |
| 尺寸（长 × 宽 × 高） | 200×150×100mm |
| 重量 | 约 1.33kg |
| 认证 | CE、UL、RoHS |
典型应用场景
- 半导体设备：晶圆搬运、精密定位、高速贴装
- 医疗设备：手术机器人、CT 扫描床、精密透析设备
- 包装机械：高速贴标、封切、多轴同步包装线
- 电子制造：SMT 贴片机、自动插件、视觉定位系统
- 工业机器人：轻型协作机器人、SCARA 机器人、Delta 高速分拣
安装与接线要点
1. 安装环境
- 垂直安装（散热风扇朝上），预留50mm散热空间
- 环境温度 0–50°C，无粉尘、无腐蚀性气体
- 远离强电磁干扰源（变频器、大接触器）
2. 电源接线
- 单相：L/N/PE；三相：L1/L2/L3/PE
- 电源滤波器建议加装，降低 EMI 干扰
- 直流母线可并联，支持多轴共享母线节能运行
3. 电机接线
- 动力线：U/V/W/PE；编码器线：差分信号 + 5V/0V
- SFD 电机自动识别参数，无需手动设置
- 接线务必紧固，避免虚接导致过热烧毁

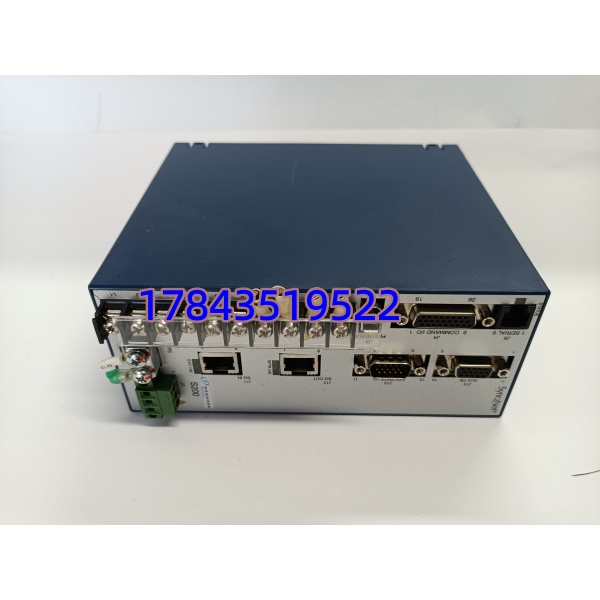

4. 通讯与 I/O
- SynqNet：RJ45，菊花链组网，最多 32 轴
- I/O：16 路 DI/8 路 DO，可扩展
- STO 安全转矩关闭（可选），满足安全停机需求
技术避坑指南
1. 电机电感不匹配
- 问题：电机电感不在0.9–45mH范围，电流震荡、发热严重
- 避坑：选型前核对电机电感参数，匹配驱动器范围
2. 散热不良导致过热
- 问题：安装过密、防尘网堵塞，高温报警停机
- 避坑：严格留足散热空间，定期清理风扇防尘网
3. 反馈线屏蔽接地错误
- 问题：屏蔽层两端接地，形成地环流，信号干扰、定位漂移
- 避坑：单端接地（驱动器侧接地，电机侧悬空）
4. 电源谐波过大
- 问题：未装滤波器，干扰周边设备，通讯丢包
- 避坑：标配 EMI 滤波器，大功率场合加电抗器
