产品深度介绍

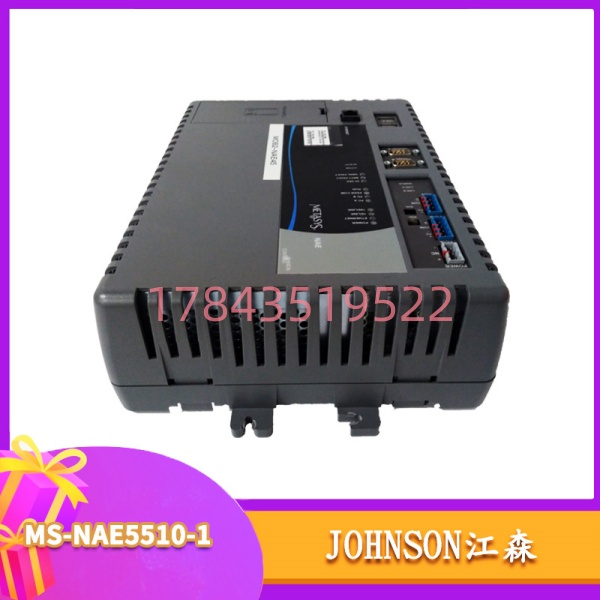

江森 MS-NAE5510-1 是 Metasys 楼宇自动化系统的核心网络引擎，专为现代智能建筑设计。它作为系统的中枢节点，负责连接现场控制器、传感器与执行器，实现对暖通空调、照明、安防等设备的集中监控与数据管理。
该引擎支持 BACnet/IP、BACnet MS/TP 及 N2 总线等多种协议，具备强大的数据路由与协议转换能力，能无缝集成不同品牌设备，构建统一的楼宇管理平台。凭借高性能处理器与稳定的工业级设计，MS-NAE5510-1 确保了大型楼宇系统在高并发数据交互下的实时性与可靠性，广泛应用于商业综合体、医院、数据中心等场景。
关键技术参数

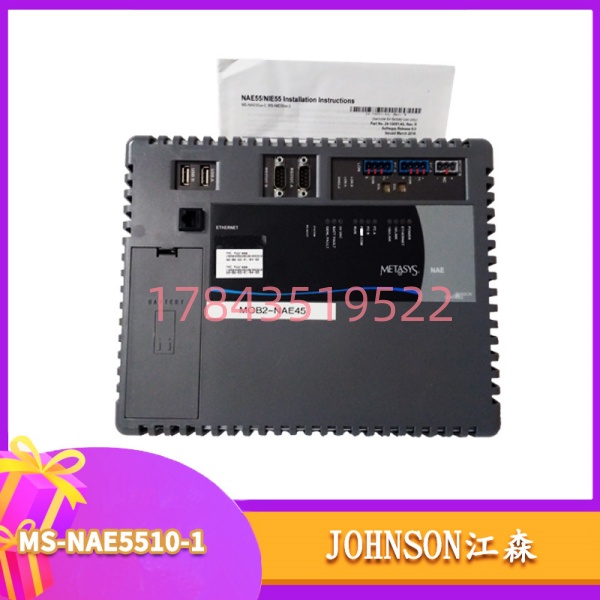

| 参数项 | 参数值 |
|---|---|
| 完整型号 | MS-NAE5510-1 |
| 产品类型 | 网络自动化引擎 (NAE) |
| 适用系统 | 江森 Metasys 楼宇自控系统 |
| 供电电压 | 24 VAC, 50/60 Hz |
| 通讯接口 | 1 × RJ45 以太网，2 × RS-485 (FC Bus/N2 Bus) |
| 扩展接口 | 2 × RS-232, 2 × USB |
| 支持协议 | BACnet/IP, BACnet MS/TP, N2 Bus |
| 终端电阻 | 支持 EOL 开关设置 (FC-A & FC-B) |
| 工作温度 | 0°C ~ +50°C (以原厂手册为准) |
| 安装方式 | DIN 导轨 / 墙面安装 |
| 产品成色 | 全新原装 (New Surplus) |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 确认楼宇控制系统已授权停机，通知相关运维人员。
- 断开设备供电及备用电源，等待 5 分钟确保内部电容放电。
- 全程佩戴防静电手环，在防静电垫上操作。
工具准备
- 防静电手环 + 防静电垫
- 十字螺丝刀 (PH1)
- 万用表 (检测电源与通讯)
- 标签纸、记号笔、手机 (拍照记录)
备份工作
- 导出当前 Metasys 系统配置与点位数据库。
- 拍照记录旧设备的 EOL 开关、接线端子及网络拓扑。
阶段二：拆卸旧模块（预计 6 分钟）
- 标记并断开所有线缆（电源、以太网、FC Bus）。

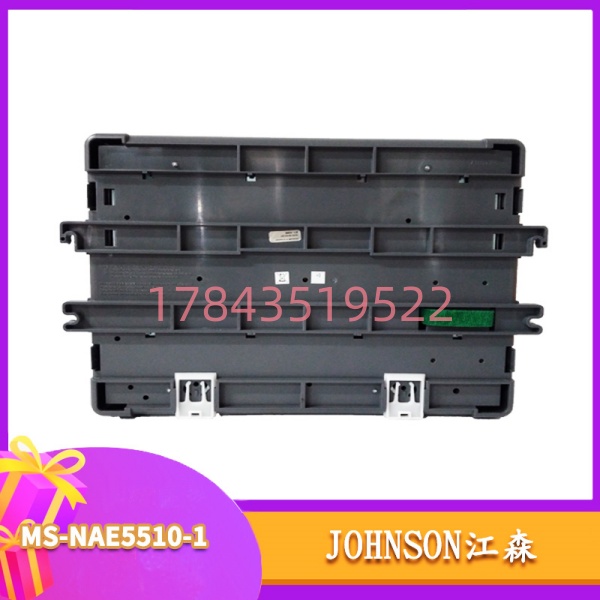

- 若为 DIN 导轨安装，向下拨动底部卡扣，水平移出设备。
- 若为墙面安装，拧松安装脚固定螺丝，取下设备。
- 检查背板及连接器针脚，确保无弯曲、氧化。
阶段三：安装新模块（预计 10 分钟）
- 核对型号：确认新设备为 MS-NAE5510-1。
- 配置 EOL 开关：根据其在总线中的位置，设置 FC-A/FC-B 的终端电阻开关 (ON/OFF)。
- 固定设备：选择 DIN 导轨或墙面方式安装，确保牢固、水平。
- 恢复接线：
- 电源：连接 24 VAC 至电源端子。
- 以太网：插入 RJ45 网线至上层交换机。
- 现场总线：按标签连接 FC-A/FC-B 总线，注意通讯线极性。
- 自检：确认所有接线牢固，无短路，设备安装稳固。
阶段四：上电测试（预计 20 分钟）
- 上电前检查：用万用表测量 24 VAC 供电正常。
- 单独上电：接通电源，观察 LED 指示灯状态。
RUN灯：正常运行时闪烁。FAULT灯：常亮 / 闪烁代表系统或通讯故障。
- 网络通讯：通过上位机软件（如 NAE Diagnostics）ping 通设备 IP。
- 系统下载：下载备份的配置文件，同步所有点位与逻辑。
- 功能验证：检查现场设备通讯、数据采集及控制指令下发是否正常。
- 稳定运行：连续运行 30 分钟，监控系统日志无报错。
常见问题解答 (FAQ)
Q1: MS-NAE5510-1 在楼宇系统里起什么作用？
A: 它是 Metasys 系统的核心数据枢纽。主要作用是：
- 数据采集：读取现场控制器（如 FEC、VMA）的所有点位数据。
- 协议转换：将 N2 总线或 BACnet MS/TP 数据转换为 BACnet/IP，实现与上位机的通讯。
- 网络管理：管理下级网络，提供 Web 界面访问、趋势记录、报警管理等功能。
Q2: 可以直接替换旧的 NAE 吗？需要注意什么？
A: 同型号可以直接替换，但必须注意：
- 完全断电操作，严禁热插拔。
- 严格复刻 EOL 开关设置与接线顺序。
- 更换后需重新下载系统程序和配置数据库。
- 不同型号（如 NAE35 与 NAE55）不能直接替换，数据库需转换。
Q3: 如何判断 FC Bus 总线的 EOL 开关是否正确？
A: EOL (终端电阻) 必须且只能在每条总线的首尾两个设备上设置为 ON。
- 规则：中间设备必须设为 OFF。
- 后果：设置错误会导致整个总线通讯不稳定、丢包或完全中断。
Q4: 质保多久？出现通讯故障怎么办？
A: 全新原装提供 12 个月质保。通讯故障排查步骤：
- 检查 24 VAC 电源电压是否稳定。
- 核对 EOL 开关 设置是否正确。
- 检查 RS-485 通讯线 极性（A/B）是否接反，屏蔽层是否单端接地。
- 确认 IP 地址、子网掩码、网关 与系统在同一网段。
Q5: MS-NAE5510-1 和 MS-NAE5511-1 有什么区别？
A: 核心功能一致，主要区别在于附加功能：
- : 标准型，无内置调制解调器 (Modem)。
- MS-NAE5511-1: 内置 Modem，用于远程拨号连接维护。选购建议：现代网络环境下，5510-1 性价比更高，远程维护可通过 VPN 实现。
Q6: 更换网络引擎会导致楼宇程序丢失吗？
A: 控制程序存储在现场控制器 (DDC) 中，更换 NAE 不会丢失。但 NAE 自身的配置（如网络参数、报警设置、趋势定义）会丢失。必须操作：更换前务必完整备份 NAE 数据库，更换后立即下载恢复。
