描述
产品详情

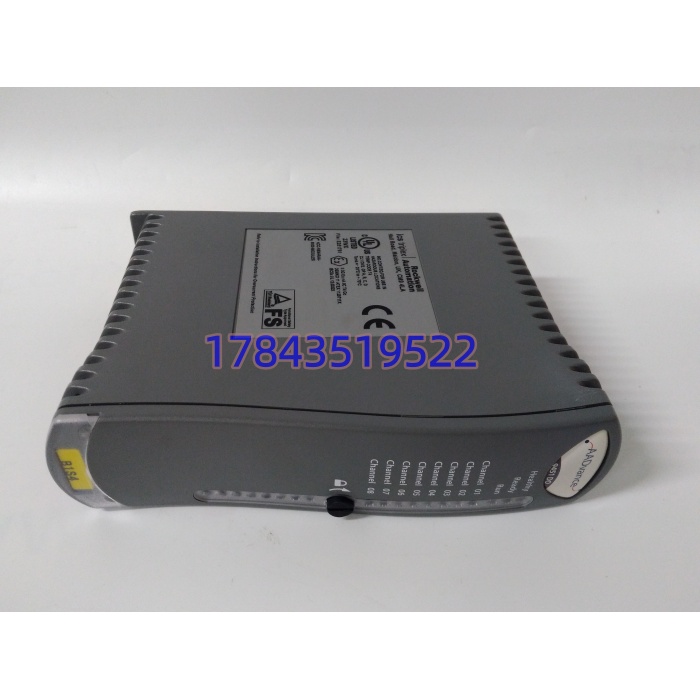

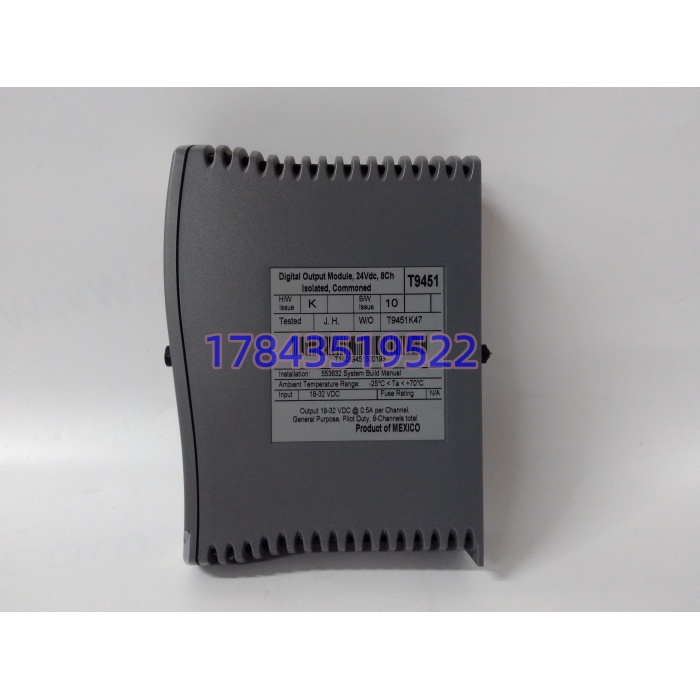

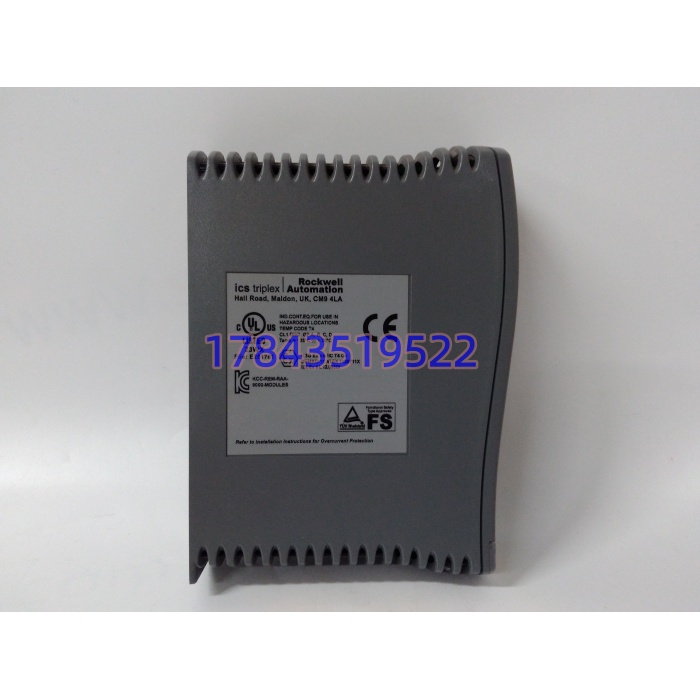

・型号：T9451・品牌：ICS TRIPLEX（Rockwell）・系列：AADvance 安全系统
规格参数
| 项目 | 规格 |
|---|---|
| 模块类型 | TMR 三重冗余数字输出模块 |
| 通道数量 | 8 通道固态输出CSDN博… |
| 额定输出电压 | 24VDC / 48VDC 直流CSDN博… |
| 单通道最大输出电流 | 2A |
| 安全等级 | SIL3，以原厂证书为准 |
| 背板总线 | AADvance 专用 I/O 背板总线 |
| 诊断能力 | 通道断线、短路、表决故障检测 |
| 功耗 | 典型 1.5W |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 安装形式 | 机架插槽式，支持在线热插拔 |
| 重量 | 约 500g |
| 产品生命周期 | 原厂已停产，无新件供货，以拆机 / 翻新备件流通 |
| 硬件版本 | 多版本（K、H 等），版本匹配需核对原厂发布文档Rockwell A… |
产品介绍
T9451 属于 AADvance 安全系统 I/O 模块，专门用在安全联锁系统，输出开关信号驱动电磁阀、现场继电器，完成联锁关断动作。内部采用三重化 TMR 表决架构，单路电路损坏，剩余两路继续完成输出逻辑，降低单点故障带来的风险。
坦白讲，它和普通 PLC 输出卡不能混为一谈。每一路输出都带诊断回路，可以识别现场断线、负载短路。缺点是只能适配 AADvance 背板，硬件、固件版本必须和整套系统匹配，版本不兼容会出现模块拒绝上线。市面没有全新原厂货，采购备件需要重点核验硬件版本与固件版本。
应用场景与行业案例
痛点切入：石化、化工的 ESD 紧急停车回路，输出卡故障会造成拒动作或者误停车；安全系统备件采购渠道少；版本匹配出错，上机后模块无法加入系统，耽误检修窗口。
典型场景
- 石化装置 ESD 系统：驱动紧急切断电磁阀，依靠 TMR 架构降低拒关断风险。
- 油气行业 F&G 火气系统：输出信号启动消防、关断设备，通道诊断用来排查现场线缆故障。
- 炼油厂 HIPPS 高完整性压力保护：输出控制泄压执行机构，适配安全等级要求。
- 化工合成装置安全联锁柜：继电器回路驱动，模块在线更换，不用整套系统停机。
真实案例：我现场处理过一套炼油厂 AADvance 系统，夜班报警提示 T9451 某通道表决故障，系统把该通道打为故障状态，但其余通道继续工作。装置处于半运行状态，不能整套停机。拿到同硬件版本拆机 T9451，执行热插拔更换，系统识别模块，下载匹配固件，四十分钟消除报警。说实话，安全系统备件，版本错了，就算硬件外观一模一样，也不能投入联锁回路。
