产品深度介绍

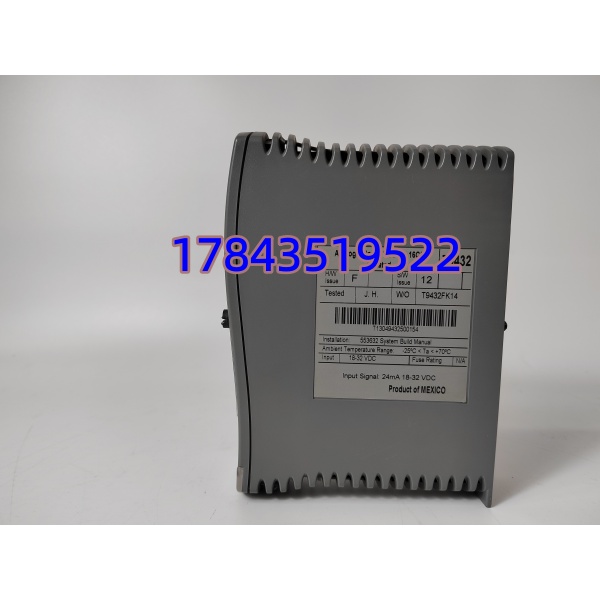

ICS TRIPLEX T9432 是 AADvance 安全系统配套的高密度三重冗余模拟采集模块，面向化工、油气、火电 SIS 安全联锁、火气监测系统设计，负责现场压力、流量、液位、温度变送器信号采集。模块内置三套独立采集电路，硬件执行三取二表决逻辑，单通道采集单元故障不会造成回路失效，满足 IEC61508 SIL3 安全规范；16 路通道全部搭载独立 1500Vrms 光电隔离，隔绝变频器、高压设备共模干扰，测量精度稳定至 ±0.1%。适配标准 AADvance TMR 机架，支持带电热插拔维护，更换单块模块无需整套安全系统停机；通道内置断线、短路、超量程实时诊断，故障信息可通过 TriStation 组态软件上传至上位监控，提前预警变送器回路异常。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号 | ICS TRIPLEX T9432 |
| 适配系统 | AADvance Trusted TMR 三重冗余 SIS 机架 |
| 采集通道 | 16 路单端隔离模拟输入 |
| 支持信号 | 4~20mA 二线制变送器、0~10VDC 电压信号 |
| 转换精度 | ±0.1% 满量程（25℃标准工况） |
| 采样更新率 | 单模块全通道 1kHz 循环采集 |
| 电气隔离 | 单通道对地 1500 Vrms 隔离，通道间互不串扰 |
| 安全等级 | IEC 61508 SIL 3，安全失效分数 SFF＞99% |
| 冗余架构 | 硬件三重 TMR 三取二表决，单通道故障隔离 |
| 背板供电 | 24 VDC 机架冗余供电，整机功耗 3.2 W |
| 回路诊断 | 断线、短路、低于 3.6mA、高于 21mA 超量程报警 |
| 工作温区 | -40 ℃ ~ +70 ℃，存储 – 40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，标准控制柜室内安装 |

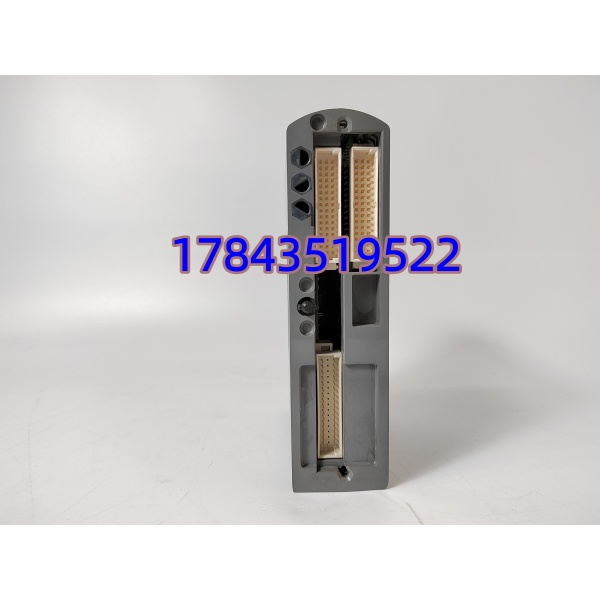

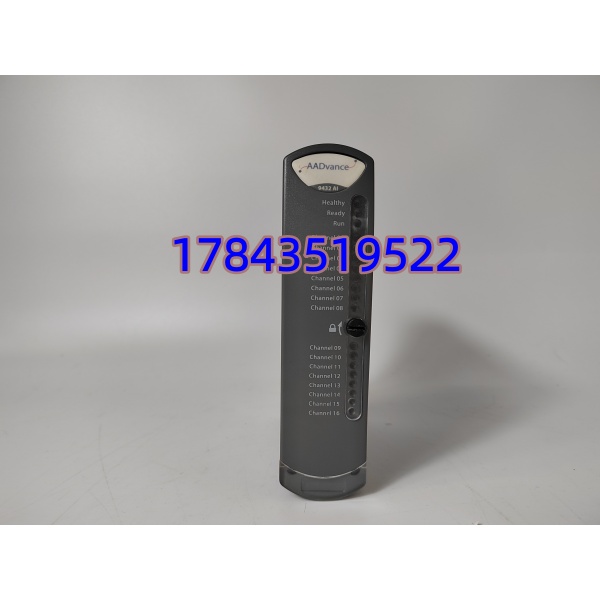

| 安装方式 | AADvance 标准机架槽位，支持热插拔 |
| 状态指示 | 电源运行、通道故障、背板通讯三组 LED 指示灯 |
质量检测
1. 入库验收检测来源追溯核验：核对原厂防静电袋序列号、机身丝印 T9432 编码，支持罗克韦尔官方序列号溯源查询外观全检：铝合金外壳无磕碰变形、PCB 无腐蚀焊补、背板双排金手指无插拔磨损、元器件无鼓包老化附件核对：原厂密封防静电袋、产品安全认证标签完整齐全
2. 上机功能实测（AADvance TMR 原厂测试机架）
- 通电自检：电源指示灯稳定常亮，无 ERR 故障红灯告警
- 16 通道全量程遍历测试：4mA/12mA/20mA 标准信号输入，采集误差稳定≤±0.1%
- TMR 三重表决功能测试：模拟单套采集通道故障，系统自动屏蔽故障支路，读数无扰动
- 断线、短路、超量程全诊断功能验证，软件正常抓取通道告警信息
- 72 小时连续满载老化运行，记录模块温升、背板通讯负载，留存完整测试视频与纸质报告，可同步发给客户核验
3. 电气参数检测500V 摇表绝缘电阻测试，通道对地绝缘＞10 MΩ24VDC 供电波动冲击测试，验证过流、短路硬件保护功能1500Vrms 隔离耐压测试，无击穿、无漏电现象
4. 固件与配置核验读取模块出厂固件版本，匹配 AADvance 各版本 CPU 兼容性；完整记录端子通道定义、诊断报警逻辑存档，避免交付接线配置混淆。
5. 终检封装质检人员签字确认合格，独立真空防静电袋密封，加厚气泡膜 + 硬纸箱防护，粘贴 QC 合格标签标注检测日期、机身序列号。
