描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|

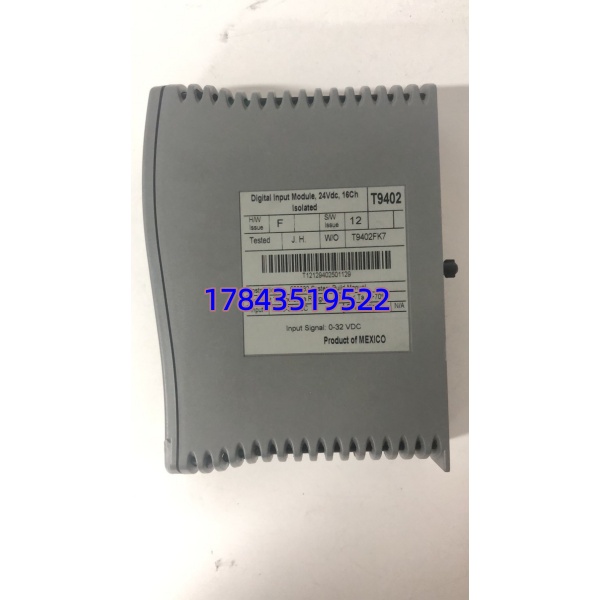

| 完整物料编号 | T9402 |
| 适配系统 | AADvance 三重冗余安全控制器、配套 T9300 系列背板机架 |
| 通道配置 | 16 路共端数字输入，每通道独立故障诊断 LED 指示灯 |
| 支持信号 | 24V 直流湿化触点、无源限位、火焰探测器、ESD 紧急关断按钮 |
| 安全架构 | TMR 三重硬件表决，单通道故障不影响整体联锁逻辑 |
| 电气隔离 | 现场与背板总线 500VAC 隔离，抑制励磁柜浪涌干扰 |
| 回路保护 | 通道内置限流电路，线缆短路仅单通道失效，不整板宕机 |
| 背板通讯 | 双路冗余高速安全总线，故障无扰动切换 |
| 整机供电 | 机架背板 24V DC，整机功耗 2.3 W |
| 工作环境 | -20 ℃ ~ +65 ℃，存储 – 40 ℃ ~ +85 ℃，无凝露，ISA G3 防腐等级 |
| 防爆配套 | ATEX Zone2 防爆机柜配套使用，EN61508 SIL3 安全认证 |
| 安装形式 | AADvance 机架标准单槽位直插安装，面板卡扣固定 |

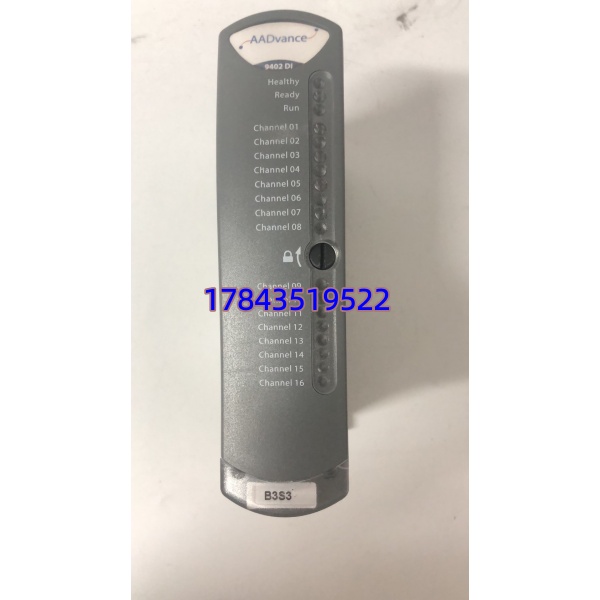

| 状态指示 | 电源、总线通讯、通道故障多路独立 LED 指示灯 |
| MTBF | 194,000 小时 |
| 配套组态软件 | AADvance Workbench V11 及以上版本 |
产品深度介绍

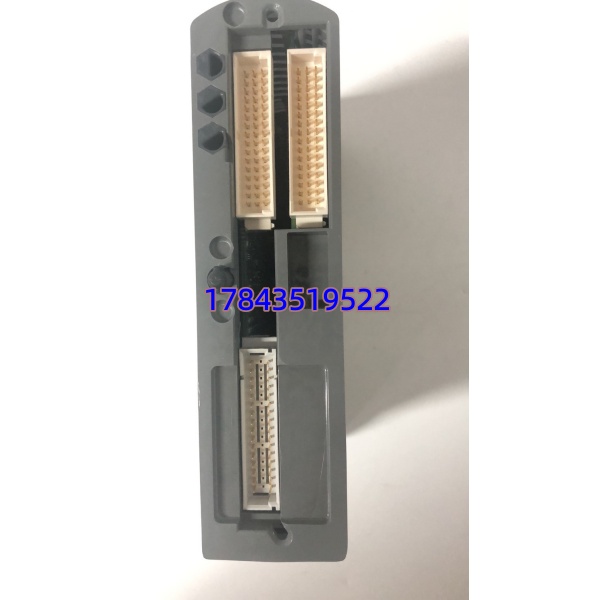

ICS Triplex T9402 是 AADvance 安全仪表系统专用 16 路数字输入卡件，作为现场 24V 安全触点与三重冗余控制器的数据采集硬件。板卡采用原生 TMR 三重表决架构，三路独立采集电路对同一点位信号比对，单路采集通道漂移、损坏不会造成联锁误判，满足 SIL3 高危工艺合规要求；每通道自带独立故障指示灯，可快速定位断线、短路点位，大幅缩短现场排查时长。通道高压隔离屏障隔绝电厂、化工车间大功率电机、整流柜产生的浪涌电压，减少点位随机跳变故障；存量油气、电厂 ESD、FGS 系统卡件故障后同型号直接插拔替换，导入原有 I/O 点位映射组态即可投入联锁监控。
应用场景与行业案例
工程痛点描述
油气长输场站、联合循环燃机、化工连续装置依靠 T9402 采集火焰探头、紧急关断阀限位信号，DI 模块通道失效后中控丢失安全联锁点位，调度强制装置降负荷人工值守，长期带病运行存在爆燃、机组跳机重大安全隐患。原厂海外备件调配周期超 3 个月，现货备件可快速完成更换抢修，压缩停工窗口。
典型应用场景
- 石油炼化装置 – 催化、加氢 ESD 紧急停车系统反应釜超压开关、火焰探测器、燃料切断阀限位 24V 触点信号采集，联锁跳机逻辑判断。
- 天然气长输场站 – FGS 火气监测系统可燃气体探头、紧急关断按钮、防喘振阀位置反馈离散信号采集。
- 联合循环燃气轮机 – Mark VIe 配套 AADvance 安全系统冷却风机故障、点火火焰、旁路挡板限位联锁点位采集，保障机组平稳并网。
- 自备火力电厂 – 锅炉 BMS 燃烧管理系统点火开关、熄火保护、风机故障反馈信号采集，规避炉膛爆燃风险。
真实抢修案例
去年冬季，西北某 400MW 联合循环电厂 2 号燃机一块 T9402 多路通道诊断告警，中控无法识别火焰探头与紧急关断阀状态，机组只能维持 70% 负荷运行。咨询原厂确认调货 13 周，我方库存完成 24 小时满载通电、高低温循环测试当日发出，3 天送达厂区。停机 2 小时完成 DI 模块插拔更换，核对 I/O 点位映射后所有安全联锁点位恢复在线，机组满负荷稳定并网。
核心卖点与差异化
- 原生 TMR 三重硬件表决，对比单路普通 DI 卡，单点通道损坏不会触发误跳机，满足 SIL3 高危工艺合规验收标准
- 16 通道独立故障 LED 指示灯，短路、断线点位 10 秒内定位，减少 80% 现场故障排查工时
- 双路冗余背板安全总线，单总线链路断线无点位丢失，安全联锁逻辑持续运行不中断
- 出厂执行 24 小时满载通电老化 + 高低温循环测试，每块附带完整纸质功能检测报告，可提供卡件上机测试实拍视频核验
- 全新原装整机编码完整，配套 ATEX Zone2 防爆、SIL3 安全认证，油气、电厂 EPC 项目验收可直接使用
- 发货提供 12 个月硬件质保，远程协助 I/O 点位接线核对、通道故障排查指导
