产品深度介绍

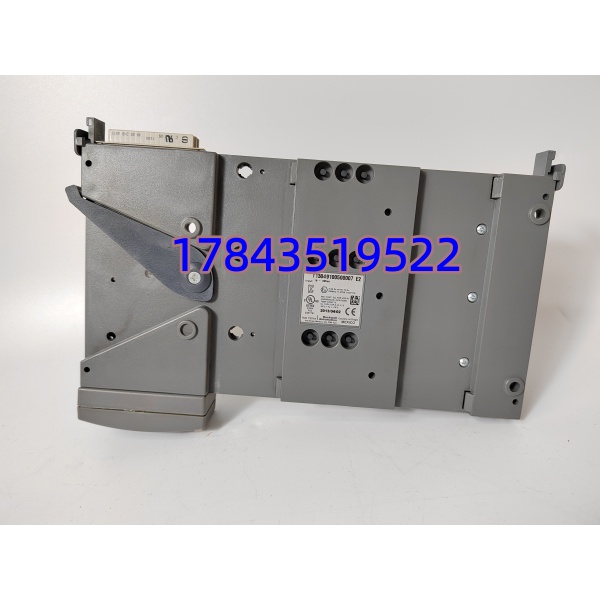

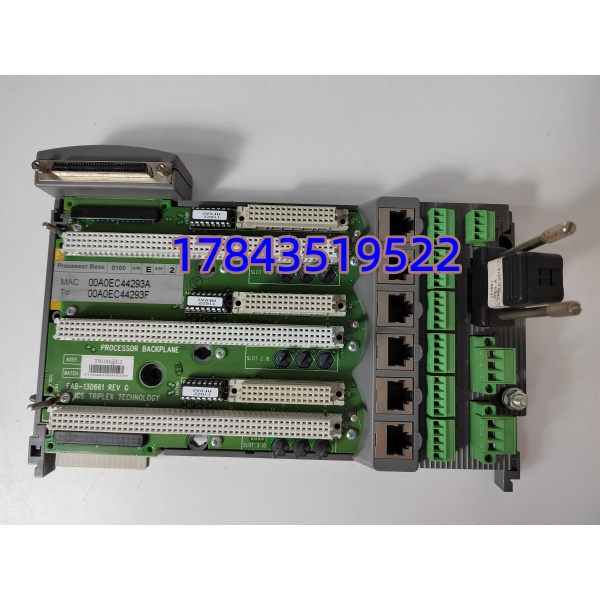

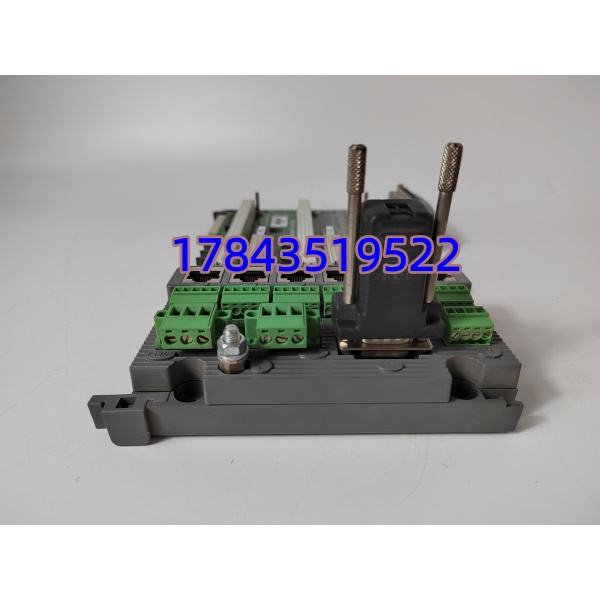

T9100 是 ICS Triplex 专为高风险工艺打造的三重模冗余（TMR）安全控制器，整套硬件实现三路独立运算通道并行采集、2oo3 硬件表决，无单点故障隐患，通过 TÜV 莱茵 SIL3 功能安全认证，适配压缩机 CCS、装置 ESD 紧急停车、燃烧管理 BMS、火气 F&G 安全仪表系统。模块搭载独立故障诊断回路，毫秒级 SOE 事件时序捕捉，双千兆以太网冗余组网，搭配 RS485/Profibus 通讯扩展，支持 10 个远程扩展机架、最多 128 块 I/O 模件、5000 点过程信号处理。采用 G3 整机防腐涂层，-40℃~+70℃宽温运行，具备在线热更换能力，单通道故障时系统不降负载持续运行，是存量油气、电力、化工老旧 Trusted 系统核心替换主控备件。
关键技术规格
| 参数项目 | 参数详情 |
|---|---|
| 完整型号 | ICS TRIPLEX T9100（Trusted T900 系列主控制器） |
| 安全架构 | 三重独立 TMR 通道，2oo3 硬件表决逻辑 |
| 安全认证 | IEC61508 SIL3、TÜV 莱茵功能安全认证 |
| 事件记录 | SOE 时序精度≤1ms，全点位故障时间戳存储 |
| 通讯接口 | 双路 10/100/1000M 冗余以太网；2 路可切换 RS232/485；可选 Profibus-DP |
| 支持协议 | Modbus TCP、OPC UA、DNP3、Profibus DP |
| 系统扩展 | 单机最多 10 个远程扩展机架，128 块 I/O 模件 |
| 供电规格 | 双路冗余 24VDC 输入，工作区间 20~32VDC，整机功耗≤18W |
| 故障降级 | 3-3-2-2-0 分级降级，单通道故障无联锁跳车 |
| 环境防护 | G3 工业防腐涂层，IP20 机柜安装等级 |
| 运行温区 | -40 ℃ ~ +70 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 维护特性 | 支持相邻槽位在线热插拔，无需整机停机 |
| 适配 I/O | 全系列 T84xx、T91xx 数字 / 模拟隔离 I/O 模件通用适配 |
技术避坑指南
1. 三块主控固件版本不一致（最高发停机故障）问题：新旧 T9100 固件版本差异，三路 TMR 通道运算逻辑不统一，2oo3 表决失效，直接触发 ESD 全厂停车。避坑要点：更换前读取三块旧主控固件版本，新模块到货后统一刷新至相同版本再上机；严禁高低版本混搭运行。真实案例：某炼化厂更换单块 T9100 未统一固件，开机后三重通道数据冲突，装置联锁停机 3 小时，重新刷新固件恢复。
2. TMR 三通道槽位随意混插问题：三块 T9100 必须固定对应 A/B/C 三重通道槽位，交叉插放会造成表决回路识别失败，系统单通道离线。避坑要点：拆装前完整拍摄三块主控槽位编号，新模块严格对应原槽位安装，不调换位置。
3. 通讯网线单路接地、屏蔽层两端接地问题：以太网屏蔽线缆两端同时接大地，厂区电位差产生工频干扰，SOE 时序错乱、通讯频繁闪断。避坑要点：网线屏蔽层仅控制柜端单端接地，远端交换机侧屏蔽悬空；长线缆选用双层屏蔽工业网线。
4. 双路 24V 冗余电源极性接反问题：两路供电正负极颠倒，上电瞬间烧毁模块内部供电保险，三重运算通道全部失效。避坑要点：拆线前高清拍摄电源端子极性，两路供电独立接线，不可交叉混用正负端子。
5. 无静电防护击穿单路 TMR 运算芯片问题：干燥冬季徒手触碰背板金手指与电路板，静电击穿其中一路通道芯片，系统降级运行，长期存在安全失效风险。避坑要点：拆装全程防静电手环 + 防静电垫，开箱后禁止直接触碰 PCB 线路与背板针脚。现场实例：运维人员无防护拆装，一路 TMR 通道芯片烧毁，原厂备件订货周期 16 天延误装置检修窗口。
