描述
产品详情
・型号：T8461
・品牌：ICS Triplex
・系列：Trusted T8000 TMR 安全系统
规格参数
| 参数项 | 技术指标 |
|---|---|
| 输出通道总量 | 40 路 TMR 三重冗余通道 |
| 现场适配电压 | 24VDC / 48VDC 通用，工作区间 18~60VDC |
| 单通道持续电流 | 0.75A |
| 电源分组 | 5 组独立供电，每组 8 通道，单组最大 6A |
| 隔离耐压 | 2500VDC 脉冲隔离，通道对地光电隔离 |
| 单通道保护 | 硬件电子闭锁过流保护，无需外置保险 |
| 输出响应时间 | 0.5ms |
| SOE 时序精度 | 1ms，板载缓存记录通道动作事件 |
| 系统背板供电 | 20~32VDC，整机功耗≤5W |
| 工作温区 | -5℃ ~ +60℃；存储 – 40℃ ~ +70℃ |
| 环境防护 | G3 工业防腐，5%~95% RH 无凝露 |
| 安全认证 | TÜV IEC61508 SIL3、IEC61511 工艺安全 |
| 安装方式 | T8800 标准机架插槽，支持热插拔槽位 |

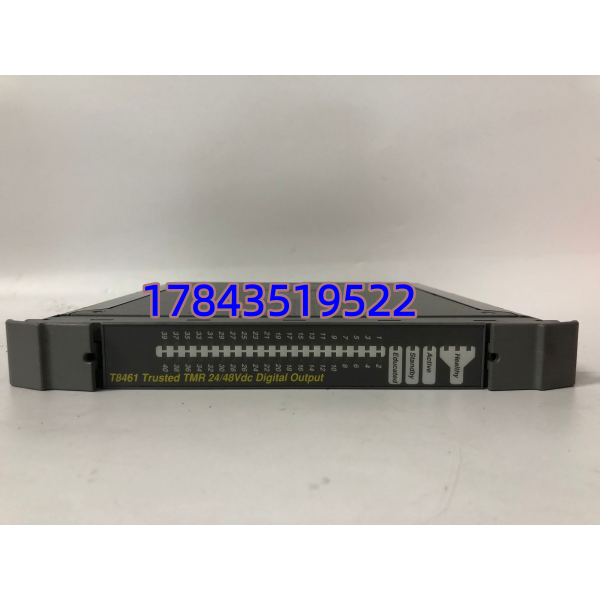

| 面板指示 | 40 路通道状态 LED + 模块运行 / 故障指示灯 |
| 整机净重 | 约 1.5kg |
| 原厂状态 | 已停产，全新原厂库存交付周期 60 天以上 |
产品介绍
T8461 是 Trusted 安全系统高密度三重冗余数字输出卡，每一路通道都搭载三套独立驱动电路，通过硬件实时三取二表决输出，单路驱动回路故障不会造成联锁误动作或拒动作，专门用于装置 ESD、炉膛安全、机组超速保护等高风险场景。模块自带全通道线路监测，能自动识别现场线缆开路、负载短路，面板 LED 直接显示故障点位，缩短现场排查时长。
坦白讲，普通单路输出卡无冗余表决，芯片烧毁就会导致安全阀门失控。这款卡件分组独立供电，单一组负载短路仅闭锁本组通道，其余 32 路输出不受影响。原厂不再量产，全新订货周期过长，经过全通道带载、冗余表决校验的拆机备件可直接上机，原有端子线缆、机架槽位不用改造。本卡不能直连防爆危险区现场设备，必须配套安全栅使用。
应用场景与行业案例
痛点切入
- 老旧安全系统 DO 卡单通道电路老化，频繁报表决偏差，装置存在误跳、拒跳双重安全隐患，原厂供货周期过长。
- 普通非 TMR 输出卡单点故障直接失效，无法满足石化、电力 SIL3 安全规范，不能用于 ESD 紧急停车回路。
- 低通道密度 DO 卡占用大量机架槽位，新增联锁点位无扩容空间，改造需更换整套机架。
典型场景
- 石油炼化加氢装置：ESD 紧急切断阀、放空电磁阀驱动，超温超压自动切断进料介质。
- 联合循环电厂：燃气轮机超速保护、锅炉炉膛点火联锁、燃料气切断阀控制。
- LNG 低温储罐区：液位高联锁切断进料、真空保护阀门驱动，规避介质泄漏风险。
- 煤化工合成车间：反应器超温泄压阀、火炬点火联锁开关量输出控制。
真实案例
前年华东某炼化加氢装置 Trusted 机架 T8461 持续报通道表决不一致，系统处于降级运行状态，随时可能触发全厂 ESD 停机。原厂全新订货 58 天，装置单日减产损失超百万。采购经过 24 小时满负载、全通道短路模拟校验合格的拆机 T8461，利用系统备用热插拔槽位在线更换，更换过程无联锁动作，上电后三通道表决同步正常，SOE 时序记录完整，装置连续满负荷运行至今。仪表主管反馈，安全系统输出卡不能使用无三重校验的翻新件，一旦表决失效会引发重大工艺安全事故。
