描述
关键技术规格
| 参数 | 数值 |
|---|---|
| 输出通道数 | 40 路（5 组独立电源，每组 8 路） |
| 输出电压 | 标称 24/48VDC，工作范围 18–60VDC |
| 单通道电流 | 0.75A（连续） |
| 响应时间 | ≤0.5ms |
| SOE 分辨率 | 1ms |
| 隔离电压 | 250VDC（持续），2.5kV（脉冲） |
| 工作温度 | -20°C ~ +60°C |
| 安全等级 | IEC 61508 SIL3 |
| 功耗 | 典型 5W，最大 20W |
| 尺寸（mm） | 266×31×303 |
| 重量 | 约 1.3kg |
| 安装方式 | DIN 导轨 |
产品深度介绍

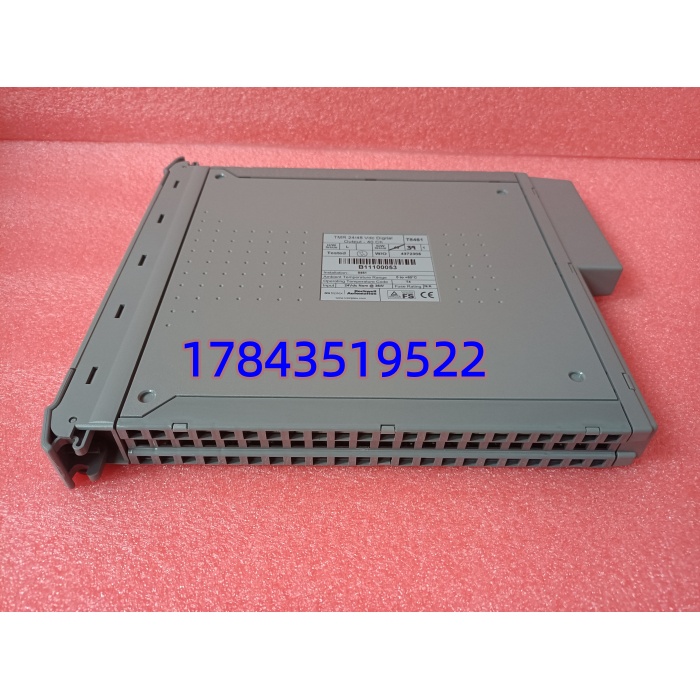

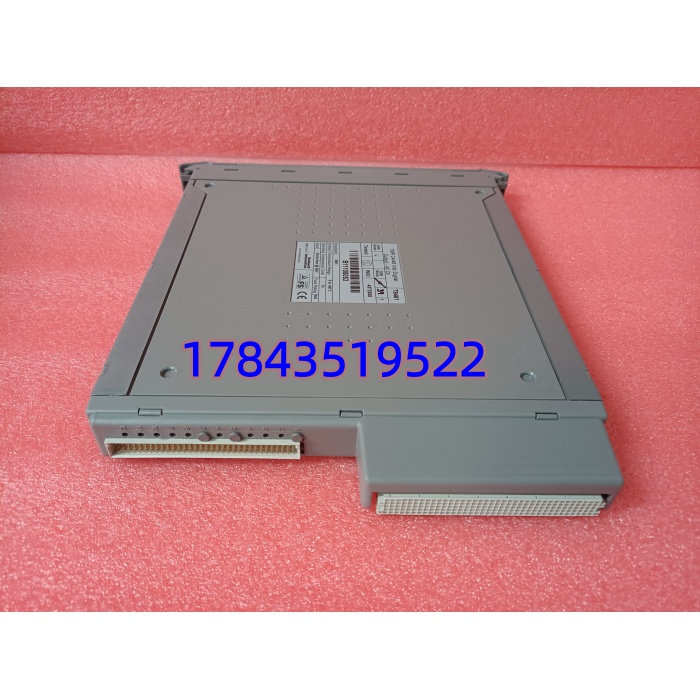

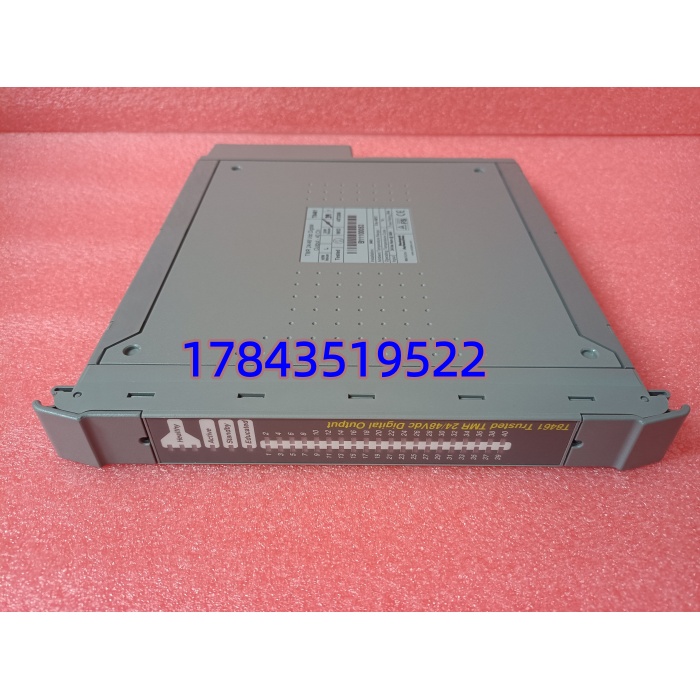

T8461 是 ICS Triplex（罗克韦尔）Trusted 系列的核心 TMR（三重化冗余）数字量输出模块，专为安全仪表系统（SIS）设计。采用3-2-0容错架构，任意单点故障不影响输出功能，确保安全指令可靠执行。
模块集成全面诊断功能，实时监测输出回路开路、短路及负载状态，支持热插拔，可在线更换无需停机，适配石油化工、电力等连续生产场景。
应用场景与行业案例
工程痛点
连续生产行业的安全联锁系统，输出模块故障会导致紧急停车，每小时损失可达数十万。普通 DO 模块无冗余，故障风险高，无法满足 SIL3 等级要求。
典型应用场景
- 石油化工：SIS 系统紧急关断阀、泵联锁控制，保障装置安全停车。
- 电力行业：汽轮机、锅炉安全联锁，非计划停机损失巨大。
- 油气开采：井口安全截断系统，恶劣环境下高可靠性控制。
- 冶金行业：高炉、转炉安全联锁，高温粉尘环境稳定运行。
真实案例
去年，西北某化工厂 SIS 系统中 T8461 模块故障，导致关键联锁回路失效。原厂货期 6 周，停产损失日超 50 万。我们提供现货模块，24 小时内送达现场，工程师热插拔更换，系统 4 小时内恢复运行。后续该企业常备 2 块 T8461 作为备件，规避停产风险。
核心卖点与差异化
- TMR 三重冗余：3-2-0 容错，单点故障不中断输出，可用性达 99.999%。
- SIL3 安全认证：符合 IEC 61508，满足高危场景安全要求。
- 全面回路诊断：实时监测开路 / 短路，提前预警故障，减少非计划停机。
- 热插拔设计：在线更换无需停机，维护效率提升 80%。
- 工业级防护：宽温 – 20°C~+60°C，抗浪涌、抗干扰，适配恶劣环境。
