描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 系统架构 | TMR 三重模块化冗余，三通道独立采集 + 2oo3 硬件表决 |
| 通道配置 | 40 路独立 24 VDC 数字输入通道，单通道 2 mA 输入电流 |
| 输入电压区间 | 18 ~ 32 VDC，标称 24 VDC 工业标准回路 |
| 隔离等级 | 通道对背板 1500 VAC 隔离，2500 V 脉冲耐压屏障 |
| SOE 事件精度 | 板载 1 ms 时序分辨率，精准记录联锁动作先后顺序 |
| 数字滤波 | 软件可配置 50/60 Hz 滤波，抑制现场感应干扰跳变 |
| 安全认证 | IEC 61508 SIL3、TÜV 认证，满足 ESD/F&G 安全回路标准 |
| 热插拔特性 | 原生支持 Trusted 机架带电插拔，单卡更换不中断系统运行 |
| 整机功耗 | 额定 20 W，背板双路 24 VDC 冗余供电 |
| 工作温区 | -40 ℃ ~ +70 ℃，无冷凝湿度 5%~95% |
| 状态指示 | 模块运行、三通道故障、40 路通道独立状态 LED |
| 配套端子底座 | 匹配 Trusted 系列专用端子接线组件 |
| 整机尺寸重量 | 229 × 81 × 35 mm，净重 1.2 kg |
| 合规认证 | CE、UL/cUL、ATEX Zone2、RoHS |
产品深度介绍

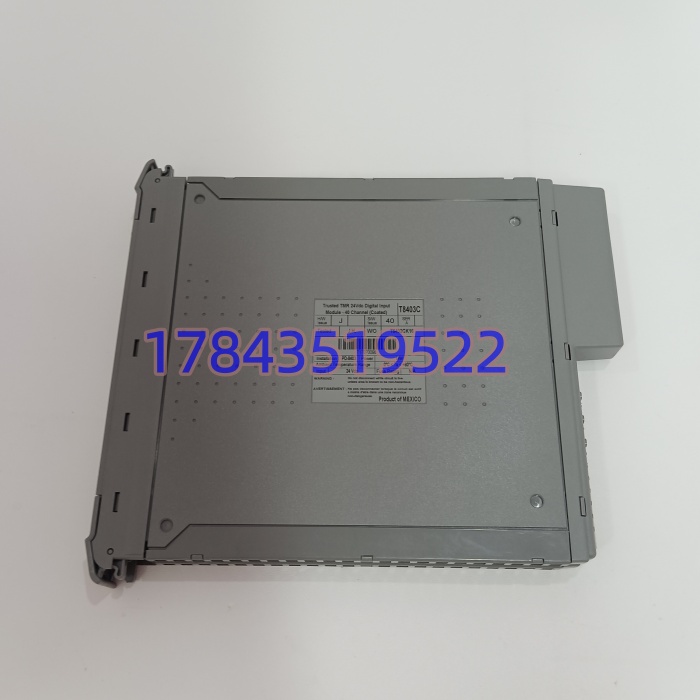

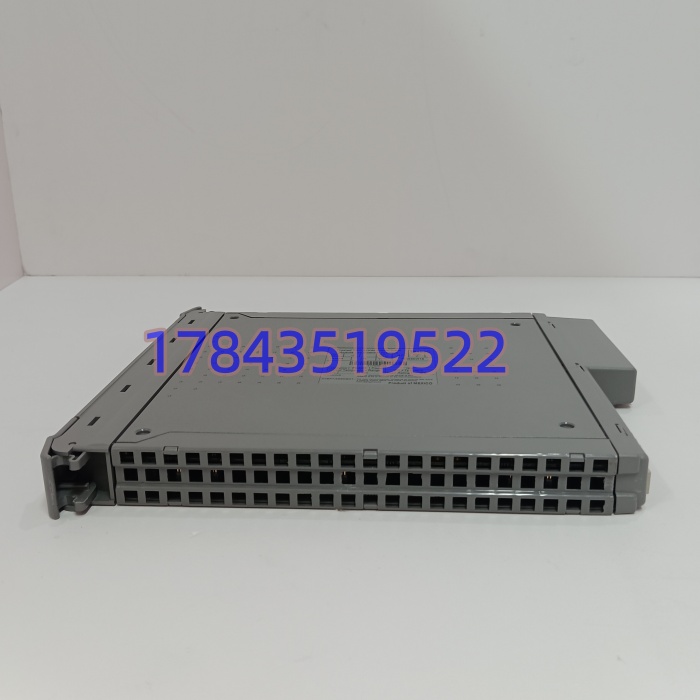

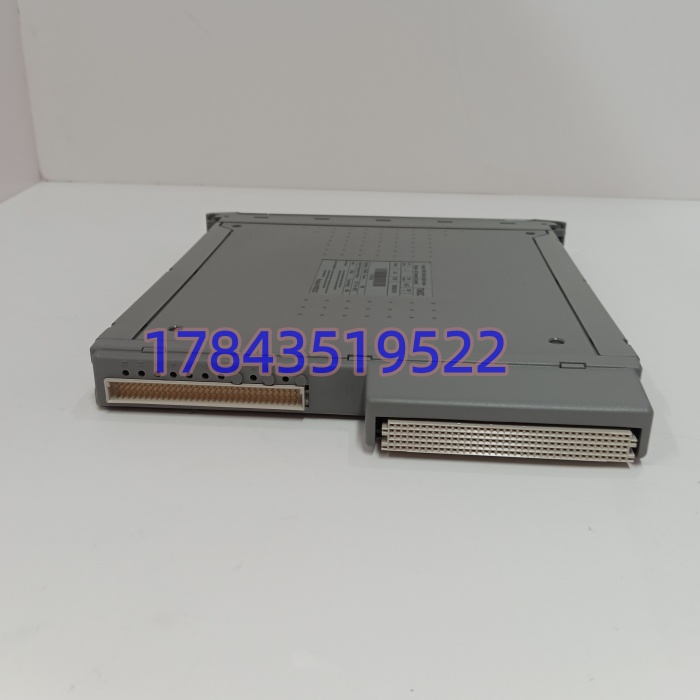

T8403C 是 ICS Triplex Trusted SIS 安全系统标准三重冗余数字输入卡，专为油气、化工、火电 ESD 紧急停车、火气 F&G 联锁回路设计。40 路独立隔离通道采集现场限位开关、火焰探头、压力开关等安全触点信号，依靠三取二硬件表决消除单点失效风险，是安全仪表系统核心信号采集单元。
全通道独立光电隔离，变频器、大功率电机启停产生的电磁干扰不会造成联锁误触发；板载 1ms 高精度 SOE 时序记录，事故后可精准回溯设备动作顺序，便于故障溯源。硬件逐通道实时诊断，断线、短路、信号漂移单独点亮通道告警灯，无需停机排查测点。支持机架热插拔，备件更换无需整列安全回路断电；三防涂覆 PCB 适配粉尘、温差大的现场机柜，从硬件层面降低安全回路误动作、拒动作风险，保障装置安全运行。
常见问题解答
- 老哥，T8403C 能直接替换老款 T8403 吗？坦白讲不能直接互换，底层 TMR 固件、背板通讯协议不兼容。T8403 为初代硬件，无 1ms SOE 功能，T8403C 升级时序采集与通道诊断逻辑，直接上机系统报表决故障、通道无读数。改造必须同型号替换，我们可按现场 Trusted 固件版本预校验。
- 只更换这块 T8403C 安全卡，需要重新编译 SIS 组态吗？同型号、同固件版本替换无需重新下载工程，原有通道联锁逻辑、SOE 参数全部保留；更换前务必拍照记录端子底座接线排布。出库可提前核对固件基线，到货插机架直接上电运行。
- Trusted SIS 机架更换 T8403C 支持热插拔吗？硬件原生支持机架带电拔插，但现场安全开关信号线严禁带电拆卸。我见过炼化厂检修人员热拔探头线缆，浪涌击穿通道隔离电路，多道联锁回路瞬时失效，装置被迫降负荷处理。仅插拔机架模块，端子接线必须断电操作。
- 怎么区分全新原装和拆机翻新 T8403C 安全卡？每块入库核验机身原厂序列号、面板丝印批次，PCB 无维修动焊、背板金手指无氧化磨损，原厂防拆封签完整。发货附带完整 Trusted 机架 24 小时挂网老化测试报告，支持视频通电查看全部通道指示灯；市面拆机件普遍存在表决失效、SOE 时序丢失，我们不流通维修二手安全卡。
- 这块 SIS 三重冗余 DI 卡质保多久，通道采集异常怎么处理？整机质保 12 个月，现场接错高压、进水腐蚀、静电击穿不在质保范围。上机前提供远程 SOE 配置、安全回路负载核算指导；若模块原生硬件缺陷导致表决报错、通道持续故障，免费换新并承担往返物流。
- 单通道安全触点回路布线有什么硬性规范？每通道独立接入一路无源 / 有源安全开关，禁止多设备并联同一通道；信号线全程双层屏蔽单端接地，与动力电缆分槽敷设，避免感应电压造成信号误触发。关键联锁回路建议增加回路断线监测，提升 SIS 安全完整性。
