产品深度介绍

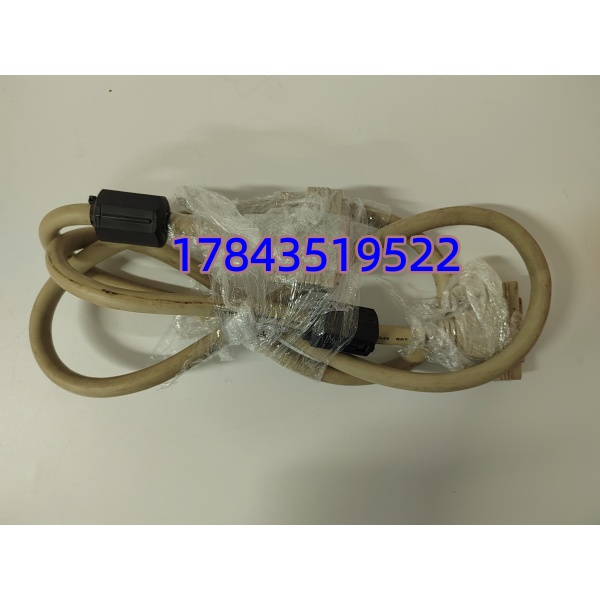

ICS TRIPLEX 9802-3 三重化电缆是 Triconex 三重冗余 SIS 安全系统原厂配套专用总线线缆，专为石化、化工、火电紧急停车 ESD、燃烧管理 BMS 安全回路布线设计。线缆内部集成三组完全独立屏蔽线对，实现 A/B/C 三重通道物理隔离，单通道线路破损、干扰不会影响另外两路信号传输，满足 SIL3 安全完整性等级布线规范；整体采用双层铝箔屏蔽 + 镀锡铜编织网结构，抵御变频器、大功率电机电磁干扰，耐油、耐高低温护套适配控制室、现场机柜间长期敷设，用于主机架扩展 IO 机架、控制器与远程扩展单元之间三重化总线互联，是安全系统改造、备件更换高频耗材。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | ICS TRIPLEX 9802-3 三重化总线电缆 |
| 适配系统 | Tricon T8151B、T8100、Triconex 全系列三重冗余 SIS 系统 |
| 内部结构 | 3 组独立双绞屏蔽线对，三组物理完全隔离 |
| 导体材质 | 多股无氧镀锡铜导体，0.5 mm² 线径 |
| 特性阻抗 | 100 Ω ±10 Ω，匹配三重化总线通讯协议 |
| 额定耐压 | 300 V AC |
| 屏蔽结构 | 每组独立铝箔屏蔽 + 总编织屏蔽，附带泄流地线 |
| 绝缘材质 | 阻燃 PVC 绝缘 |
| 外护套材质 | PUR 耐油耐磨护套，黑色 |
| 工作温度 | -20 ℃ ~ +80 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 最小静态弯曲半径 | 线缆外径 6 倍 |
| 认证标准 | 满足 SIL3 安全布线、工业 EMC 抗干扰规范 |
| 适用场景 | 化工 ESD 紧急停车、锅炉 BMS、电厂汽轮机保护 SIS 机柜布线 |
入库质检流程
1. 入库验收检测
- 来源追溯：核对原厂出货单据，确认整卷原厂原装批次
- 外观核验：黑色 PUR 护套无破损、无开裂，线卷缠绕整齐无扭曲
- 结构检查：剪开端头确认内部三组独立屏蔽线对，三组完全物理隔离
- 附件清点：原厂产品规格合格证、布线规范说明配套齐全
2. 电气性能测试测试设备：绝缘电阻测试仪、阻抗分析仪、300V 耐压测试仪测试项目：
- 每组线对导通性检测，无断线、虚接
- 线芯对地、三组线对之间绝缘电阻测试，绝缘值＞10 MΩ
- 线缆特性阻抗检测，稳定 100 Ω 区间
- 300 V 耐压测试，无漏电击穿
- 屏蔽层导通完整性检测，泄流地线无断裂出具纸质完整质检报告，同步提供线缆截面实拍照片供客户核验
3. 材质与结构存档记录原厂批次、线缆线径、三组屏蔽布局结构，留存截面样品照片，方便客户现场核对真伪。
4. 终检打包质检人员签字确认合格，原厂塑料膜密封线卷，外层纸箱加固封装，张贴 QC 合格标签、出库批次、质保起止日期。
