描述
产品详情

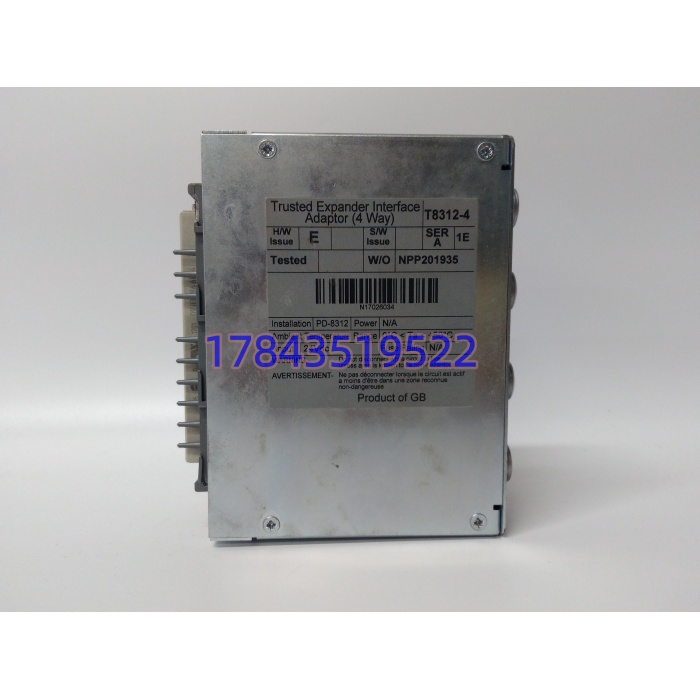

・型号：T8312（子版本 T8312‑4 / T8312‑7）・品牌：ICS Triplex（Rockwell 自动化）・系列：Trusted TMR 安全仪表系统
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 子版本区分 | T8312‑4：最多 4 台扩展机箱；T8312‑7：最多 7 台扩展机箱 |
| 系统总线速率 | 250Mbps 三重化扩展总线Rockwell A… |

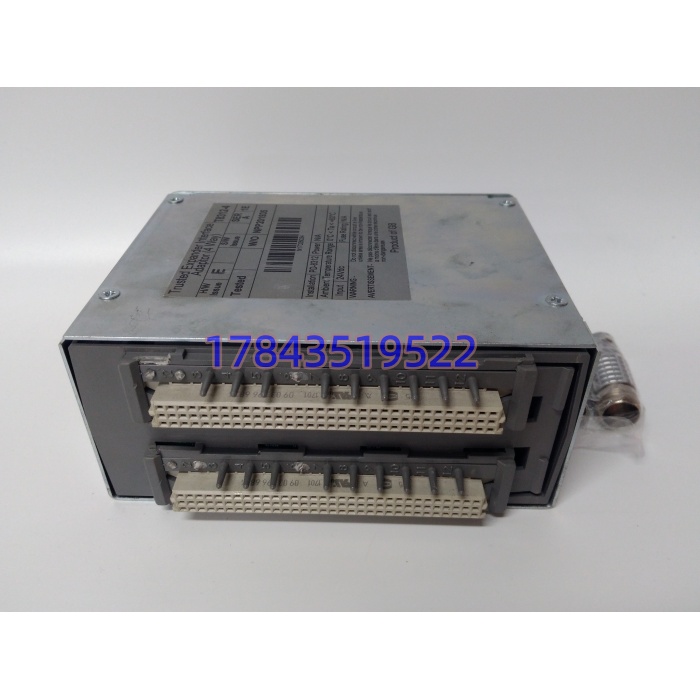

| 背板连接 | 96 位 C 型 DIN 连接器，对接 T8311 模块后部接口Rockwell A… |
| 对外接口 | ODU 12 芯圆形专用连接器，用于连接扩展机箱线缆Rockwell A… |
| 供电来源 | 控制器机架背板 24VDC 供电 |
| 功耗 | 小于 1W |
| 工作温度 | 0℃~+60℃（系统运行），以原厂手册为准Rockwell A… |
| 存储温度 | -25℃~+70℃Rockwell A… |
| 相对湿度 | 10‑95%，无凝露 |
| 安装方式 | 控制器机架背部卡扣固定，带释放按钮Rockwell A… |
| 配套部件 | T8311 扩展接口模块、TC‑301 系列扩展机箱通信线缆 |
| 安全认证 | 随整套 Trusted 系统取得 SIL3 认证，单元本身无单独认证 |
产品介绍
T8312 是 Trusted TMR 安全系统的后端转接适配器，卡装在主控制器机架背面，配合 T8311 扩展接口模块使用，把机架内部三重化扩展总线引出，通过专用线缆连接远端扩展 I/O 机箱，实现整套 SIS 系统 I/O 节点数量扩容Rockwell A…。
坦白讲，‑4 和 ‑7 硬件接口外形完全一样，支持的扩展机箱数量不一样，不能随意混用。故障多集中在 ODU 圆形接头引脚氧化、卡扣松动，会造成扩展机箱随机离线。该硬件已经进入生命周期末期，原厂长交期，备件主要依靠全新库存与拆机件，采购必须确认后缀版本。
应用场景与行业案例
痛点切入：我在现场遇到过，主控制器无报警，部分远程扩展机箱随机离线，系统报 I/O 丢失。排查控制器、T8311 模块、通信线缆全部正常，最后发现 适配器卡扣松动，背板连接器接触不良。一旦该适配器失效，下游全部扩展 I/O 机箱失联，ESD 逻辑失去现场测点，装置存在安全风险。很多工程师排查故障习惯只看机架内部模块，会忽略这个背部安装的适配器。
典型场景
- 石化装置 SIS 安全系统：Trusted TMR 架构扩容，主机架空间不足，外接多台远程扩展 I/O 机箱，必须匹配对应 子版本。
- 化工工厂 ESD 紧急停车系统：多机柜分布式安全控制，依靠 完成主控制器与远端 I/O 机架总线转接，不能使用通用通信模块替代。
- 火电机组安全保护系统：存量 Trusted 平台改造扩容，原有系统配置绑定适配器版本，更换时不能错用子版本。
- 油气场站联锁控制系统：多扩展机箱布局，对总线链路物理连接可靠性有硬性要求。
真实案例某炼化厂 SIS 系统，‑4 适配器长期机柜振动，背部 96 芯连接器出现虚接，2 台扩展机箱不定时掉线，系统频繁报 I/O 故障。现场手上拿到 ‑7 拆机件，外形一致直接上机，系统配置不匹配，最多只能识别 4 台机箱，多余扩展节点无法上线。换回同版本 ‑4 库存备件，重新扣紧卡扣，核对系统 INI 配置文件，全部扩展机箱稳定上线。事后大修增加机架背部适配器、ODU 接头检查维护项。
