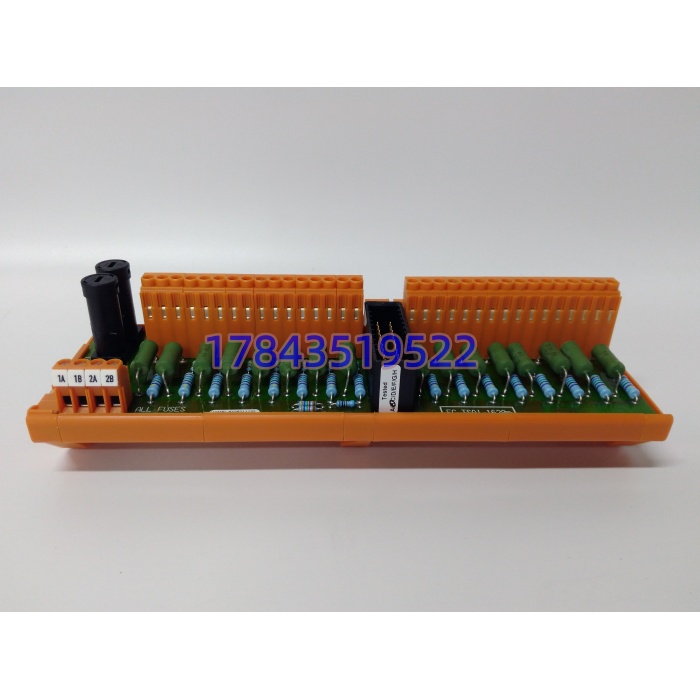

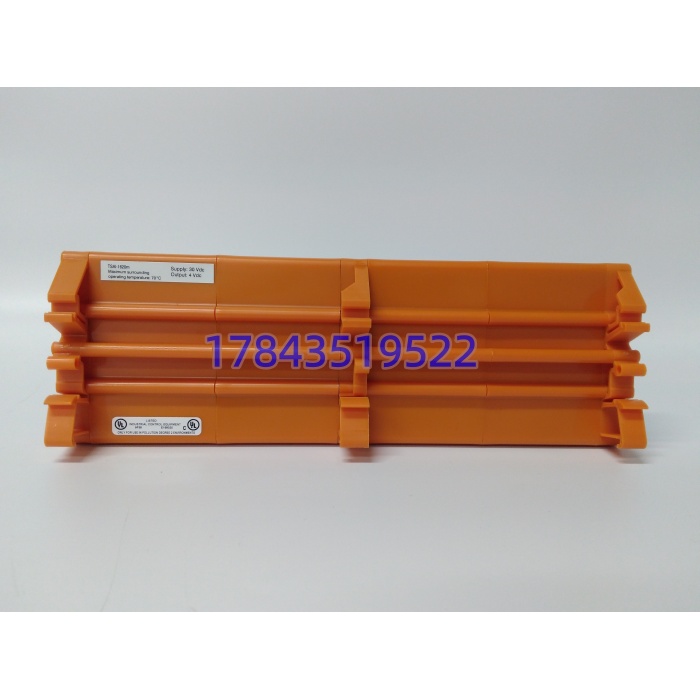

Honeywell FC‑TSAI‑1620M | Experion PKS 安全系统 IO 端子板

描述

产品详情

・型号：FC‑TSAI‑1620M・品牌：Honeywell（霍尼韦尔）・系列：Safety Manager SIS 安全系统

规格参数

• 通道配置：16 路模拟输入，分为 2 组，每组 8 通道共用公共 0V
• 适配主机卡：FC‑SAI‑1620M（SAI‑1620M）安全模拟输入卡，二者必须配对使用
• 现场信号：0‑25mA，4‑20mA 变送器信号；输入阻抗 250Ω±1%
• 回路供电：外部 24‑30VDC 给现场两线制变送器，单通道最大驱动电流＜120mA@30VDC
• 板卡输出：输出 0‑4VDC 信号给到 SAI‑1620M 主机卡，整机精度 ±0.1% FS
• 通道保护：每通道内置 315mA 慢熔保险丝，防止现场短路损坏后端主机卡件
• 安全认证：SIL3、TUV、FM、UL、CSA，满足 IEC61508 功能安全标准

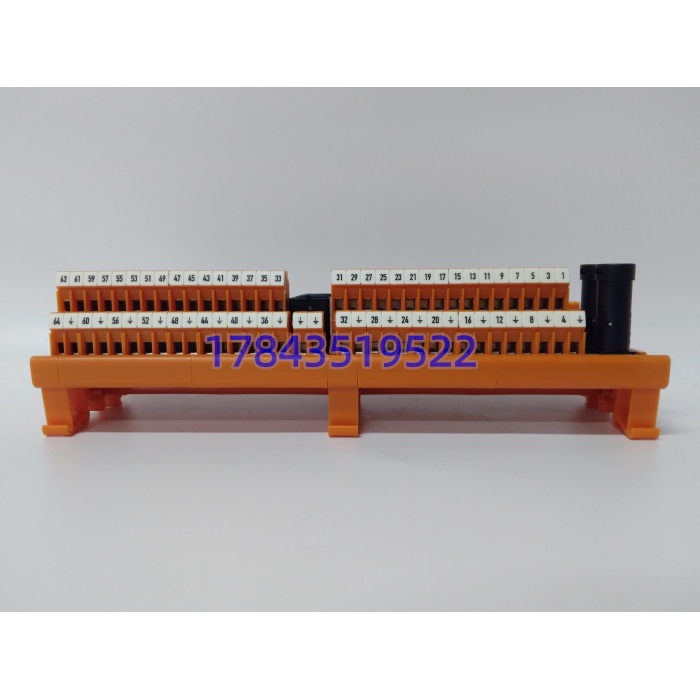

• 安装方式：DIN TS35 导轨安装，螺丝接线端子，最大导线 2.5mm²
• 物理尺寸：210×70×60mm（长 × 宽 × 高）
• 工作温度：‑20℃ ~ +70℃
• 防护等级：IP20（控制柜内使用）
• 涂层版本：FC = 带三防 conformal 涂层；FS = 无涂层版本，订货不可混淆

产品介绍

（随机切入策略：B 技术定位）FC‑TSAI‑1620M 是 Safety Manager 系统专用 FTA 端子底座，不属于主机 IO 卡，必须和 SAI‑1620M 主机卡成对配套使用，不能单独工作。现场压力、流量、温度 4‑20mA 变送器全部接入这块端子板，完成回路供电、限流熔断保护，再转换成 0‑4V 信号送给上层 SAI‑1620M 卡件做安全逻辑运算。

现场实测发现 FC 版本与 FS 版本硬件外形一致，区别仅为 PCB 三防涂层，高腐蚀工况必须选用 FC 涂层版本。很多项目采购只下单 SAI‑1620M 主机卡，漏订 FC‑TSAI‑1620M 端子板，无法完成现场接线。板卡本身不存储组态，更换 FTA 不会丢失 SIS 系统程序；但单通道保险丝熔断后，对应测点直接失效，需要排查现场短路再更换保险。

应用场景与库存策略

痛点切入：化工、炼化 ESD 系统大量 AI 测点依靠该 FTA 采集工艺信号，端子板通道保险烧毁、板卡损坏，直接造成联锁测点失效。原厂供货周期 7‑12 周，备件缺失情况下只能强制旁路测点，带来安全风险。典型场景与备货建议

1. 炼化装置 SIS/ESD 安全联锁机柜，属于 A 类安全关键备件，建议厂区常备 1 套完整 FTA 备件。
2. 煤化工装置工艺安全保护系统，多机柜集中运维，运维中心统一储备，不需要每个机柜单独备货。
3. 油气管道站场安全控制系统，站点分散，建议区域运维仓集中存放备件。
4. 老旧 Safety Manager 系统技改项目。新项目评估新一代 SIS 方案，存量装置持续储备 FC‑TSAI‑1620M 备件。

真实案例某石化装置 ESD 机柜 FC‑TSAI‑1620M 现场电缆短路，造成多通道保险丝熔断，部分工艺联锁测点失效。仓库无备用 FTA，只能临时跨接接线维持测点，等待备件到货耗时 51 天，期间多个联锁测点处于旁路状态。事后运维将该 FTA 纳入常备清单，同时储备一批 315mA 慢熔保险管。
