描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 总线链路数量 | 4 路独立隔离 FF H1 总线通道 |
| 总线标准 | FOUNDATION Fieldbus H1 IEC 61158，FISCO 防爆认证 |
| 总线传输速率 | 固定 31.25 kbit/s |
| 单链路设备容量 | 最多挂载 16 台 FF 智能仪表（变送器、定位器、分析仪） |
| 模块总设备上限 | 单卡最大 64 台现场总线设备 |
| 周期调度周期 | 250ms ~ 32s 软件自定义宏周期 |
| 配套端子底座 | CC-TFB401（标准）、CC-TFB401-R（冗余 IOTA） |
| 冗余支持 | 可成对配置冗余模块，实现总线链路无扰切换 |
| 背板供电 | 机架 24VDC 供电，整机功耗约 7.2W |
| 诊断功能 | 总线短路、断线、设备离线、通讯超时实时报警上传 |
| 安装特性 | C300 机架单槽位，支持不停机热插拔更换 |
| 三防处理 | PCB 整体 conformal coating 涂覆，适配粉尘潮湿控制柜 |
| 工作环境 | -20℃ ~ +70℃运行，湿度 5%~95% 无凝露 |
| 面板指示灯 | POWER 电源、STATUS 运行、4 路链路独立通讯故障 LED |
| 整机重量 | 约 0.55kg |
产品深度介绍

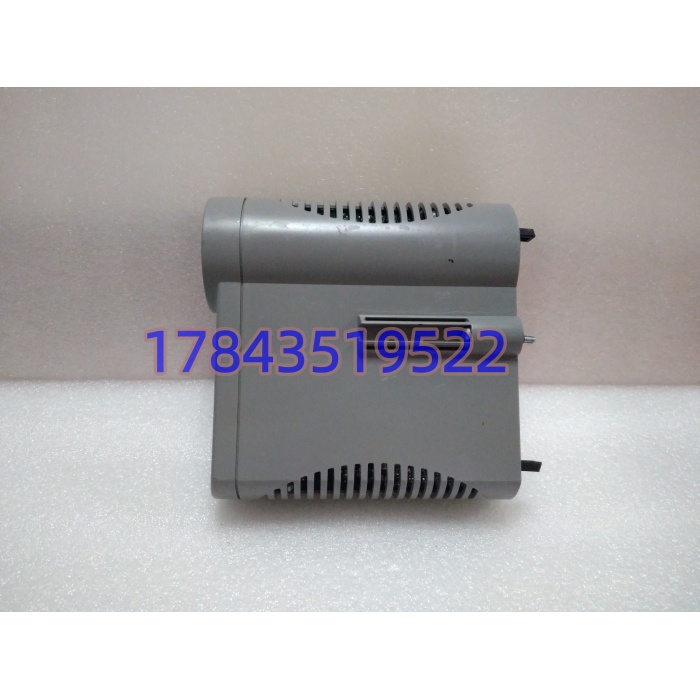

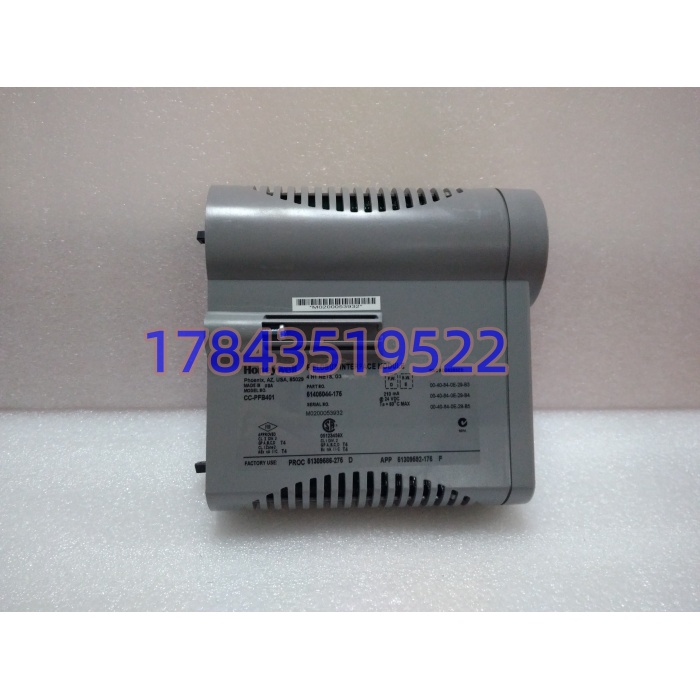

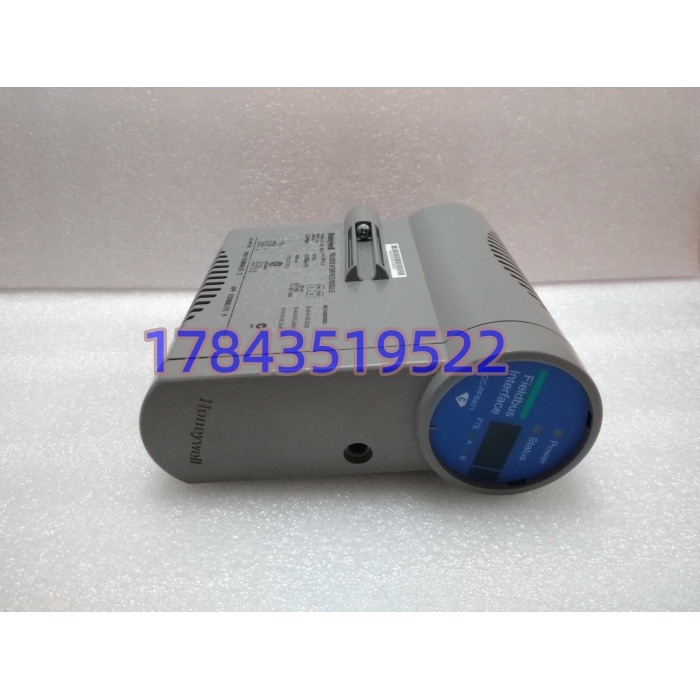

CC-PFB401（物料号 51405044-175）是霍尼韦尔 Experion PKS C300 系统专用 4 链路 FF 现场总线主站模块，作为控制器与 FF 智能仪表的核心通讯桥梁，替代传统单链路 FIM 模块，大幅缩减机柜槽位占用。模块四路总线完全电气隔离，单条链路短路、短路不会波及其余三条总线；内置 FISCO 防爆电路，可直接对接 0 区、1 区防爆现场 FF 仪表，无需额外安全栅。支持 DP-V1 非周期读写，中控室可远程读取仪表量程、零点漂移、阀门行程曲线，无需现场携带手操器巡检。兼容冗余 IOTA 端子底座搭建容错总线架构，单模块故障时备用卡无缝接管总线数据，连续化工装置无需停机切断工艺逻辑；背板高速总线与 C300 控制器实时同步 PID、批量配方、联锁逻辑，整套 FF 总线系统满足 GMP、安监数据追溯标准。
应用场景与行业案例
工程痛点
炼化、电厂在用 C300 系统老式单链路 FIM 模块槽位占用量大，扩容成本高；CC-PFB401 总线链路老化频繁离线，FF 仪表失去远程诊断能力，运维人员需现场逐台排查；原厂备件订货周期超 2 个月，装置长期带病运行存在联锁失控风险；普通模拟量卡无法读取 FF 数字诊断信息，无法预判仪表失效。
典型应用场景
- 石油化工 – 加氢、精馏连续工艺装置塔器压力、液位 FF 变送器、智能调节阀集中组网，单卡 4 条总线覆盖整套反应单元，远程校准阀门行程、读取膜片老化告警。
- 煤化工 – 气化、合成工段防爆区域FISCO 防爆适配厂区 0 区防爆环境，多路总线分区布置，单链路故障不影响整套装置控制。
- 火力发电 – 锅炉、汽机辅控系统炉膛温度、烟气分析仪 FF 仪表数据汇总，长周期稳定通讯，减少现场人工巡检频次。
- 制药精细化工 – 无菌批次生产线高精度 FF 温湿度、溶氧仪表数据完整存储，总线时序记录满足 GMP 审计追溯要求。
- 油气海上平台 – 燃气透平、压缩机控制宽温 – 20~70℃适配海上昼夜温差，三防 PCB 抵御盐雾腐蚀，保障总线全年稳定在线。
现场真实案例
今年三季度，山东某煤制烯烃装置 C300 系统一块 CC-PFB401 其中两路 FF 总线频繁掉线，20 余台智能调节阀失去远程调校功能，班组每日现场手动校准，存在超温超压安全隐患。原厂反馈美国调货 90 天，装置无法停机等待备件。客户调取现货拆机全检模块，完成 24 小时 4 链路满载总线通讯、短路故障模拟、冗余切换全套测试后加急发出，3 天送达中控机柜间。工程师热插拔在线更换，复刻原有 TFB401 底座总线跳线配置，半小时恢复全部 FF 仪表数字交互功能。后续该厂一次性储备 3 块同款模块作为两套 DCS 机架常备应急备件。
