Hitachi LYD105A | H-DCS 32通道数字量输入模块

描述

关键技术规格

LYD105A

产品深度介绍

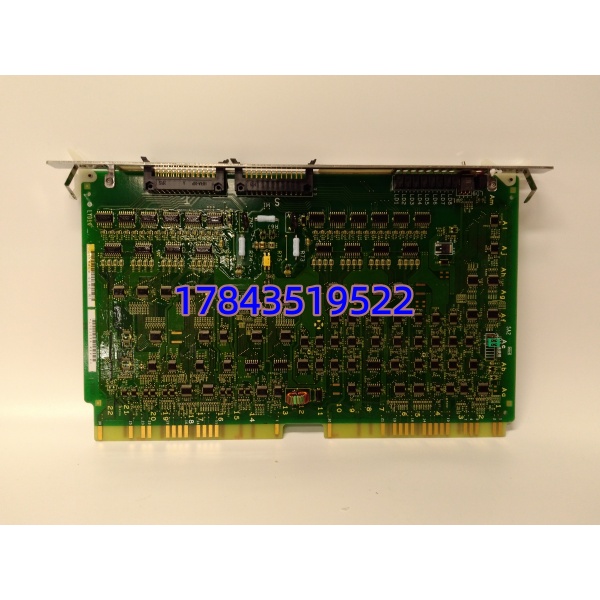

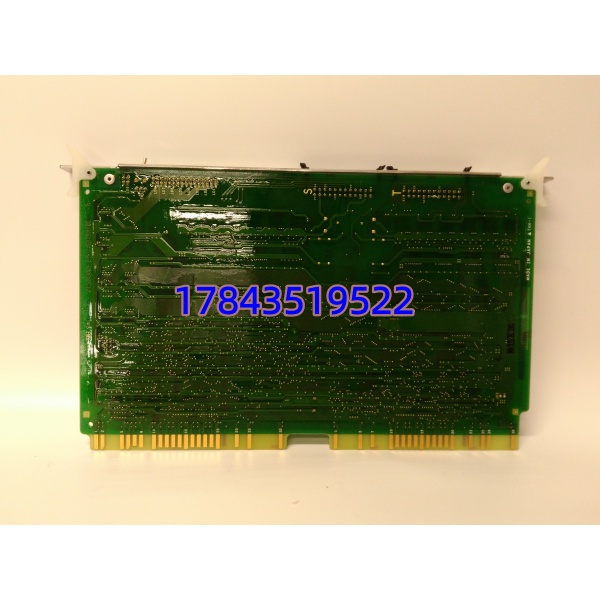

Hitachi LYD105A 是日立 H系列 DCS (H-3000/H-5000/H-7000) 平台的高密度数字量输入模块。该模块提供 32 路独立输入通道，支持无源干接点及有源 24V DC 信号采集，专为电力、石化等流程工业中大量离散状态信号的集中采集而设计。

模块采用分组光电隔离设计，有效抑制现场干扰，确保在恶劣工业环境下信号的稳定采集。其紧凑型设计有助于节省机架空间，通常需配合 LYT105A 端子板使用，适用于系统扩展或老旧装置备件替换场景。

LYD105A

典型应用与痛点解决

在运行超过 15 年的老电厂 DCS 机柜里，经常能看到 LYD105A 的身影。这类模块通常负责采集锅炉保护、阀门反馈、电机运行状态等关键信号。老系统最怕的不是性能不够，而是备件断供——一旦模块损坏，若找不到原厂兼容备件，整个机柜可能面临改造，成本动辄数十万。

典型应用场景：

1. 1.火力发电 – 辅机状态监控

   锅炉的给水泵、风机、油泵等辅机设备的运行/停止状态，以及现场的急停按钮、拉绳开关信号。这些点数量庞大且分散，LYD105A 的 32 路高密度设计能有效减少卡件数量，降低系统复杂度。

2. 2.石油化工 – 安全联锁系统 (SIS)

   反应釜的压力开关、压缩机的振动开关等安全仪表信号。虽然 SIS 对响应速度要求极高，但 LYD105A 的 ≤5ms 响应时间足以满足大多数联锁逻辑的采集需求，且其光电隔离特性可防止现场干扰导致误跳车。

3. 3.钢铁冶金 – 设备保护信号

   高炉的冷却水流量开关、轧机的过载报警信号。现场环境恶劣，电磁干扰强，模块的抗干扰设计在此类场景中尤为重要，能有效避免因信号抖动导致的产线误停。

真实案例：

某 2008 年投运的热电厂，H-5000 DCS 系统中一块 LYD105A 因雷击浪涌损坏，导致#2 机组部分辅机状态丢失。原厂新件交期长达 12 周，且价格高昂。现场通过第三方渠道采购了经过严格测试的翻新备件，上机后系统恢复正常，为机组大修前的平稳过渡提供了缓冲期。

替换与维护避坑指南

1. 必须配套端子板 (LYT105A)

这是日立 H 系列的特点， 是电子卡，不能直接接线。现场接线是接到 LYT105A 端子板上的，模块再插在端子板背面。如果你只买了模块没买板子，或者板子型号不匹配，现场根本装不上去。建议：​ 采购时确认现场原有端子板型号，通常为 LYT105A，若不确定，最好模块和板子成套采购。

2. 通道分组与隔离配置

32 个通道不是完全独立的，通常是每 8 路一组进行光电隔离。在规划接线时，尽量将同一设备或同一回路的信号放在同一组内，避免跨组布线，以减少地电位差带来的干扰风险。

3. 信号类型跳线设置

模块或端子板上可能有跳线选择“干接点 (Dry Contact)”或“湿接点 (24V DC)”。如果现场是干接点（如继电器触点），但跳线设成了湿接点，会导致信号永远为 1；反之，湿接点设成干接点可能无法驱动。上机前务必核对跳线位置，最好拆旧件前先拍照记录。

4. 机架地址拨码

日立老系统对硬件地址很敏感。新模块上机前，必须检查机架底板上的地址拨码开关，确保与旧模块一致，否则上位机监控会读不到点，或者地址错乱。这不是即插即用的通用 PLC，地址错了就得停机重新配置。

质量检测 SOP (供应商自检流程)

为确保备件可靠性，我们针对 执行以下检测流程：

1. 1.外观与标签核验

   检查模块标签清晰度，核对型号 及序列号；检查金手指有无氧化、划痕；确认无物理破损或维修痕迹。

2. 2.上电自检

   将模块插入专用 H 系列测试机架，通电后观察面板 LED 指示灯。正常状态下，无输入时指示灯应熄灭或仅电源灯亮。模拟输入信号，检查对应通道指示灯是否正常点亮。

3. 3.通道功能测试

   使用信号发生器或短接片，对 32 个通道逐一施加干接点（短路）和 24V DC 信号，通过上位机软件（如 Hitachi DCS 组态工具）读取通道状态，确保 ON/OFF 响应正确，无通道粘连或死区。

4. 4.电气参数测试

   使用绝缘电阻测试仪（500V DC）测试通道间及通道对地的绝缘电阻，要求 ≥10 MΩ。使用万用表测量输入回路电压降，确认在额定电流下工作正常。

5. 5.包装与交付

   测试通过后，使用防静电袋密封，附上包含测试日期、通道状态记录的质检报告，随货交付。
