产品详情

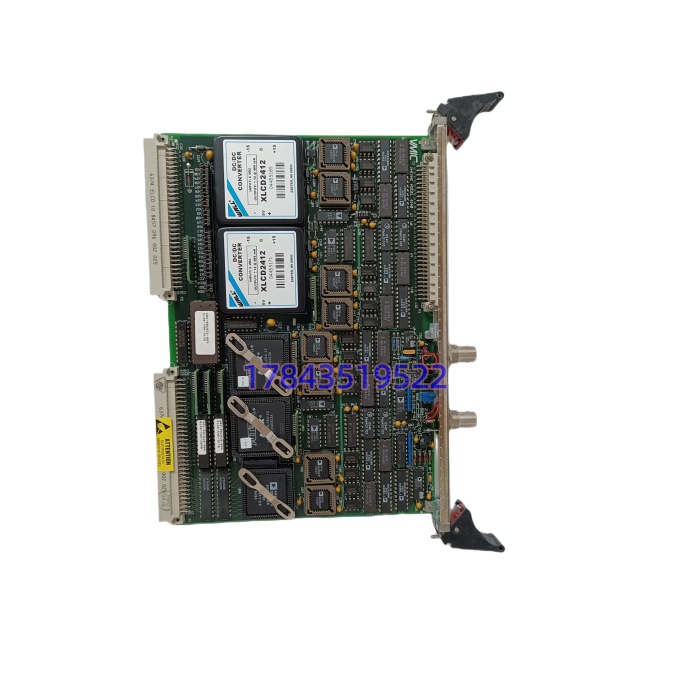

・型号：VMIVME‑4140・品牌：GE Fanuc・系列：VMIVME VME‑Bus 嵌入式系统
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | 6U VME 标准板卡，带面板锁扣，后置 VME P1/P2 总线连接器 |
| 通道数量 | 32 路模拟输出，每通道独立 DAC 转换器 |
| 分辨率 | 12 位 |
| 输出量程 | 软件配置：单极性 0‑2.5V/0‑5V/0‑10V；双极性 ±2.5V/±5V/±10V |
| 每通道驱动能力 | 源 / 灌电流最大 ±10mA，输出阻抗 0.8Ω |
| 输出更新模式 | 随机更新；双缓冲，软件 / 外部触发同步更新全部通道honeywell-… |
| 板载功能 | 上电自动自检、自动增益偏移校准；支持输出与现场回路断开，离线测试 |
| 状态指示 | 面板 LED，自检故障提示，软件可控开关honeywell-… |
| 总线接口 | VME‑Bus P1/P2，+5V、±12V 机箱背板供电 |
| 工作温度 | -25℃ ~ +85℃（以原厂手册为准） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20（机箱内部） |
| 重量 | 约 0.55kg（参考实物） |
产品介绍
VMIVME‑4140 是 VME 总线架构下的高精度多路模拟输出板卡，32 路通道各自配备独立 DAC，避免通道间互相干扰。支持双缓冲同步输出，可以做到多通道信号同时阶跃变化，适配运动控制、试验台同步激励场景；板卡自带自动校准，上电或者软件指令就可以完成增益、偏移修正，还具备输出回路切断功能，方便离线排查，不用拆外部接线。板卡运行需要 VME 机箱、VME 主控 CPU 与配套底层驱动程序配合，不能单独工作。
坦白讲，现场排查故障很多人优先查外部执行器、接线，忽略这块板卡。DAC 芯片老化、基准源漂移，会出现部分通道输出偏移、跳变，其它通道看上去正常。该型号早已停产，原厂不再出新货；硬件版本不同，驱动固件存在兼容性差异，老 VxWorks 驱动版本不匹配会出现通道输出异常。市面货源全部为拆机备件。
应用场景与行业案例
我在现场遇到过，后端调节阀、执行器校验全部正常，VME 主机自检不报重大故障，但部分模拟控制输出点持续偏移，折腾两天，才定位 VMIVME‑4140 内部基准源劣化。板卡故障不会直接造成主机死机，但 32 路模拟输出点失效，试验台、工艺控制回路失去控制信号，设备无法正常开展工作。‑ 工业热工、动力试验台：多路模拟激励信号输出，整套 VME 硬件、VxWorks 软件架构固化，改造工作量巨大。‑ 老款军工 / 嵌入式 VME 控制系统：大量模拟控制点输出，没有全新原厂物料。‑ 特种设备、仿真测试设备：驱动程序基于 VME 体系开发，更换硬件平台需要重新开发底层驱动。
真实案例：某研究院 VME 试验控制系统，VMIVME‑4140 基准源漂移，多路模拟输出电压偏移，试验数据无效。维护人员更换外部负载、检查 VME 机箱背板供电，故障依旧。单位没有备用板卡，采购经过全通道校准测试的拆机板等待 28 天。备件到位前整套试验台无法开展标定试验。事后设备部门将 VMIVME‑4140 划入 B 级测试系统关键备件清单。
