描述
产品详情

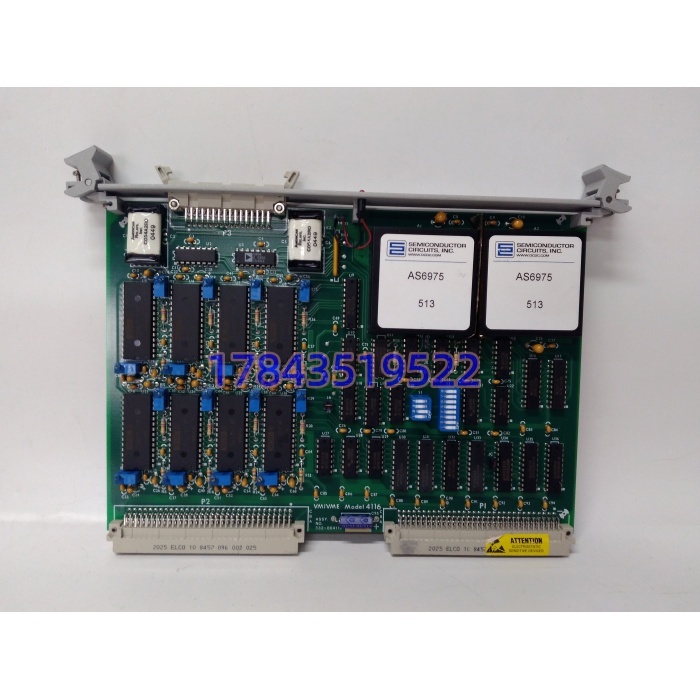

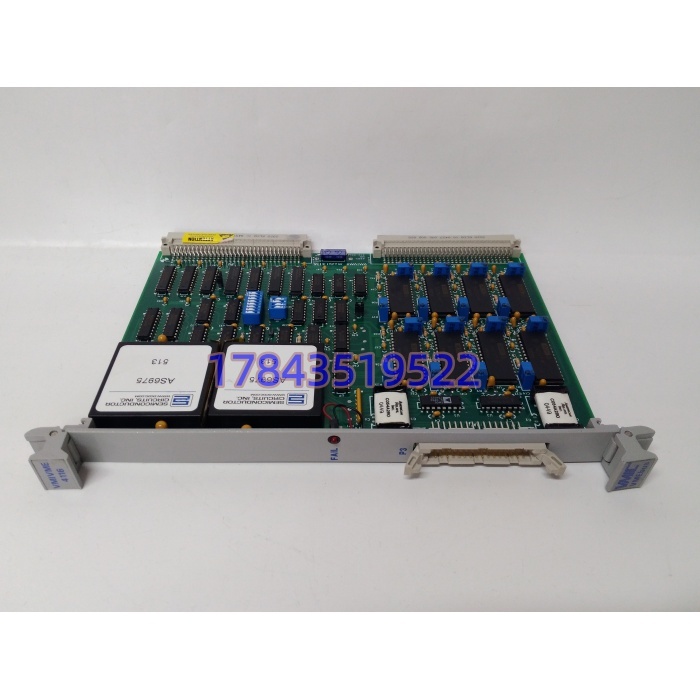

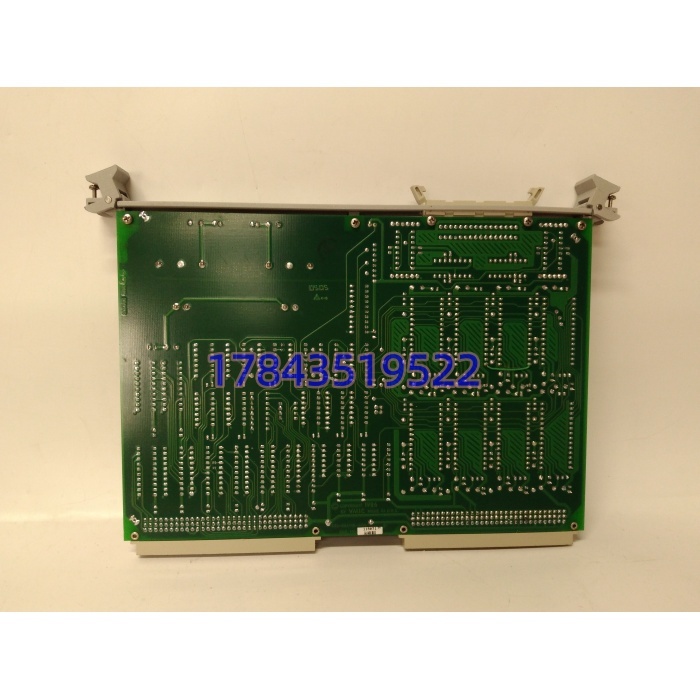

・型号：VMIVME‑4116・品牌：VMIC / GE / Abaco Systems・系列：VMIC Megamodule VME I/O
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 通道配置 | 8 路独立 DAC 模拟输出通道，每通道独立 DAC 芯片 |
| 分辨率 | 16 位，1LSB 对应 305μV 电压步长 |
| 输出规格 | 双极性‑10V～+10V 缓冲电压输出，最大输出 5mA；上电自动置 0V，同时断开现场输出回路 |
| 建立时间 | ≤10μs，达到满量程 ±0.003% 精度 |
| 数据格式 | 偏移二进制、二进制补码两种编码可选 |
| 更新机制 | 双缓冲锁存；支持软件选通、外部硬件触发、跳线全局同步更新，实现多通道无毛刺同步输出 |
| 总线接口 | VME 总线从站，支持短 I/O 访问；P2 接口引出 AMX‑BIT 自检总线，可对接其他 VMIC 板卡做回路自检测试 |
| 前面板 | 故障状态指示灯；DIN 型现场输出连接器 |
| 供电 | VME 背板 + 5V 供电，典型功耗 2A，无独立电源 |
| 工作温度 | ‑40℃～+85℃宽温工业级，控制柜无凝露环境 |
| 存储温度 | ‑45℃～+85℃ |
| 物理规格 | 6U 双高 Eurocard VME 板卡，重量约 0.5kg |
| 生命周期 | 原厂已停产，无全新原装；市场流通拆机 / 翻新备件；板卡硬件跳线配置、驱动 / BSP 必须和 VME 主控应用匹配。 |
| 兼容边界 | 仅适配标准 VME/VME64 机箱；不能直接替代 VMIVME‑4106 等其他 DAC 板；现场跳线配置必须和原板保持一致；用于 Mark‑VI 系统时，需要 ToolboxST 硬件配置匹配。 |
产品介绍
VMIVME‑4116 是 VMIC 经典 VME 模拟输出板，在 GE Mark‑VI 燃机控制系统中，专门输出伺服阀控制电压，用来控制燃气轮机的燃料阀、进气阀执行机构，是机组阀位调节的关键 I/O 板卡。双缓冲锁存架构，支持多通道同步刷新，避免多阀输出不同步带来扰动；上电自动切断现场回路，防止上电瞬间误输出冲击执行机构；AMX 总线可以板卡内部回路自检，便于故障定位。
坦白讲现场踩坑点很多：第一，板卡硬件跳线决定通道更新模式、地址范围，直接替换备件不核对跳线，会出现输出错乱、不同步；第二，DAC 通道属于易损件，外部现场回路短路很容易打坏单路 DAC，其他通道看起来正常，外观看不出任何烧蚀痕迹，必须接标准电压表逐通道校验；第三，该板只是 VME 从站 I/O，必须配合 MVME 系列 VME 单板计算机运行，不能单独上电。
应用场景与行业案例
板卡故障，对应通道伺服指令丢失，会造成阀门失控，燃机 / 汽机出现转速波动、保护跳机风险；单通道隐性损坏最难排查，只会出现阀位控制漂移，不会直接报硬件故障。现场回路短路、伺服阀侧浪涌、VME 背板接触氧化是主要损坏诱因。
- 联合循环电厂 Mark‑VI 燃机 VME 机架：该板输出伺服电压控制燃料阀、导叶执行机构，属于机组关键 MRO 备件，停机损失巨大。
- 工业测试试验台：高精度信号生成、伺服驱动模拟输出。
- 大修备件项目：备件到货优先离线 VME 整机，逐通道校验输出精度，核对板卡跳线，不要等到停机窗口才发现通道隐性损坏。
我在现场遇到过一个案例：某联合循环机组 Mark‑VI 系统 VMIVME‑4116 其中一路 DAC 通道损坏，燃料阀控制漂移。采购回一块同型号拆机板，插入 VME 机箱，VME 总线识别正常，硬件配置下载完成。投运之后阀位输出依旧漂移。核对发现备件板硬件跳线和原板不一致，同步更新模式配置错误。按照原板恢复跳线设置后，8 路通道输出全部恢复正常。事后台账备注：采购 VMIVME‑4116 备件，务必核对板卡跳线配置，上机前做全通道电压校验。
