GE-VMIVME-3122 | 工业自动化 / 测试测量 VME64x 模拟 I/O 模块

描述

关键技术规格

产品深度介绍

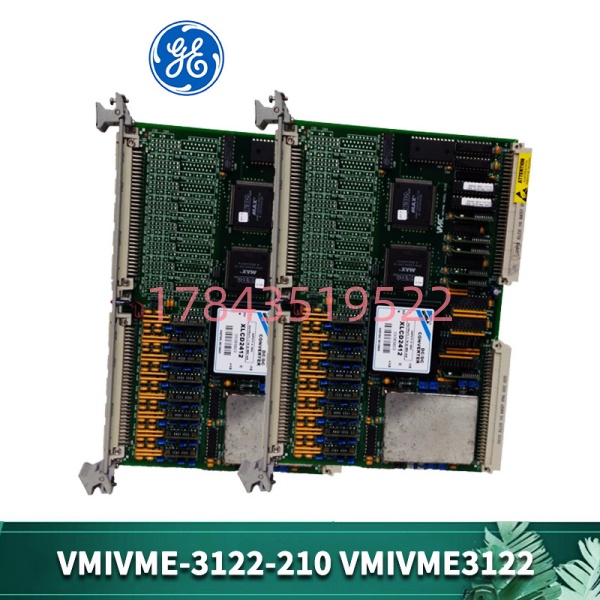

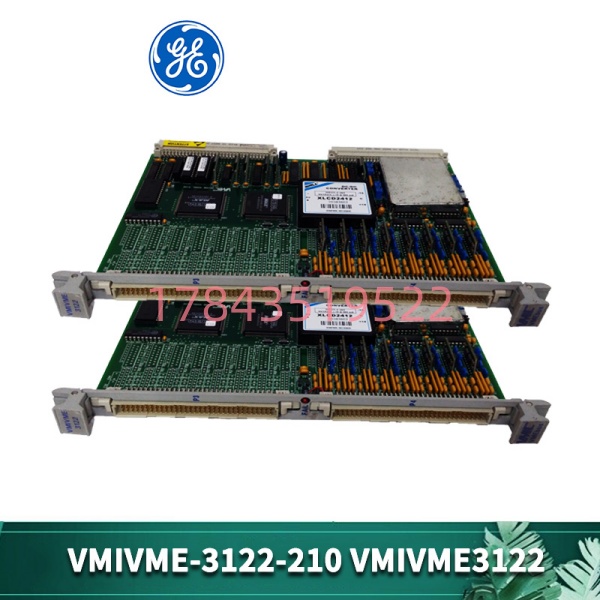

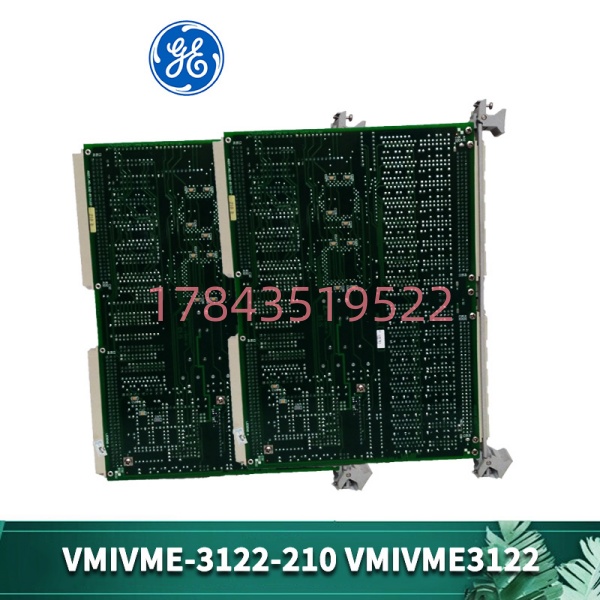

GE-VMIVME-3122-210 是 GE VMIC 推出的经典 16 位高动态模拟量输入模块，专为需要精准采集电压、电流信号的 VME 系统设计。它集 高分辨率、宽动态范围、强抗干扰 于一体，是工业自动化、测试测量、军工领域的主流模拟量采集方案。

核心能力解析

1. 双模式高灵活 I/O16 通道可配置为 16 路单端（适合近距离、多点信号）或 8 路差分（适合远距离、抗干扰、微弱信号），用户可根据现场布线与信号特性灵活切换，最大化适配不同工况。
2. 高精度高动态
   • 16 位分辨率：能捕捉微伏级电压波动，满足精密传感器（如称重、压力、温度变送器）的采集需求。
   • 50kSPS 高速采样：在保持高精度的同时，具备快速响应能力，可捕获动态变化的过程信号（如振动、冲击、快速瞬态）。
   • ±0.006% 精度：误差极小，确保采集数据的真实性与可靠性。
3. 双重滤波抗干扰
   • 硬件滤波：内置 4 阶模拟低通滤波器，从源头滤除高频噪声，防止信号混叠。
   • 软件滤波：支持数字平均、去抖等算法，可进一步平滑数据，提升信噪比。
   • 双重机制确保在强电磁干扰的工业现场（如变频器、电机旁）也能采集到纯净信号。
4. 智能自诊断与校准
   • BIT 自测试：上电或运行中可执行内部自检，验证模块硬件与固件完好。
   • 通道诊断：可检测通道开路、短路故障，便于快速维护。
   • 硬件校准：支持通过内部 DAC 进行校准，保证长期运行的精度稳定。

应用场景与现场价值

场景痛点工业现场的模拟量信号（如温度、压力、流量、电流）常伴随噪声、衰减，且采集精度与速度直接影响控制决策与测试结果。传统模块精度低、抗干扰差，难以满足高端应用需求。

典型应用场景

1. 工业自动化与过程控制
   • 电厂 DCS、石化流程控制：采集温度、压力、流量、液位等关键过程变量。
   • 冶金 / 制药：精密配料控制，确保产品质量一致性。
2. 测试与测量（Test & Measurement）
   • 汽车、航空航天测试：采集发动机、飞行器的动态应力、应变、振动信号。
   • 实验室设备：数据采集系统，进行高精度实验与分析。
3. 军工与航空电子
   • 雷达、声纳、导航系统：采集高频、微弱信号。
   • 舰船 / 车载系统：宽温、高抗振环境下的关键数据采集。

现场案例某航空发动机测试台，使用 VMIVME-3122 采集 16 路高温、高压传感器信号。一次试验中，模块捕捉到一个微小的压力波动尖峰，结合高采样率与滤波功能，成功识别出潜在的机械故障前兆，避免了一次昂贵的设备损坏事故。

核心卖点与差异化优势

• 全能输入配置：单模块支持单端 / 差分双模式，一卡覆盖 90% 的模拟量采集场景。
• 高精度高动态：16 位分辨率 + 50kSPS 高速采样，兼顾精度与速度，性能领先同类产品。
• 双重抗干扰：硬件 + 软件双滤波，是强干扰现场的 “信号净化器”。
• VME 系统标杆：作为 VME 总线模拟量模块的经典型号，兼容性好，生态成熟。
• 停产稀缺保障：GE 高端 VME I/O 产品，已全面停产，原装库存极少，是稀缺的高价值备件。

兼容性与替换指南

✅ 完全兼容（直接替换）

• 同型号：VMIVME-3122-210、VMIVME3122、VMIVME-3122-000
  • 硬件、软件、寄存器地址 100% 兼容，程序无需修改，直接替换即可。
• 系列迭代：VMIVME-3121 → 3122
  • 3122 是 3121 的增强版，分辨率更高（16 位 vs 12 位）、采样更快，可直接升级替换。

⚠️ 功能替代（需适配）

• 其他品牌 VME 模拟量模块（如 Motorola、Spectrum Signal Processing）
  • 功能相似，但寄存器地址、通信协议可能不同，需重新编写驱动与配置程序。

❌ 不兼容（不可直接替换）

• 非 VME 总线模块（PCIe、cPCI、EtherCAT 等）
  • 总线架构完全不同，物理与接口不兼容，无法直接替换。

采购与备件建议

• VME 系统模拟量核心：对于仍在运行 VME 系统的电力、军工、测试单位，VMIVME-3122 是关键的 I/O 保障模块。
• 停产稀缺备货：该型号已停产多年，市场存量快速枯竭，建议关键系统 1:1 冗余备货，避免无件可用导致的长时间停机。
• 新旧选型
  • 全新原装：适用于航空、核电、关键科研等对可靠性要求极高的场景。
  • 拆机九成新：功能完好、成本可降低 50% 以上，适合一般工业自动化与测试系统作为应急备件。
