描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 完整型号编码 | UR6UH |
| 适配主机 | GE Multilin UR 全系列保护继电器（UR30/60/70/80/90） |
| 数字输入 DI | 4 路无源 24VDC 触点输入，支持断路器辅助、压力开关、温度告警 |
| 继电器输出 DO | 6 路 Form-A 常开触点（NO），单触点最大 5A/250VAC，可驱动跳闸线圈、指示灯、报警音响 |
| 通讯接口 | 前面板 RJ45 专用内部总线，与保护主机点对点通讯 |
| 保护机制 | 输出回路过流硬件自恢复，输入通道短路隔离不影响整机 |
| 供电规格 | 外置 24VDC 柜内直流供电，整机无源无风扇，功耗约 8W |
| 安装方式 | 标准 1/2 机架宽度，导轨螺栓两种安装，壁挂 / 控制柜通用 |
| 电气隔离 | 现场触点与内部通讯总线 2000V 耐压，抑制变电站大功率开关共模干扰 |
| 工作温度 | -10℃ ~ +60℃，三防防潮涂层，耐受变电站粉尘、温变、电磁干扰 |
| 诊断功能 | 单通道断线、输出过载独立指示灯，保护主机可读取通道故障状态 |
| 整机尺寸 | 101.6mm × 21.6mm × 152mm，重量约 420g |
产品深度介绍

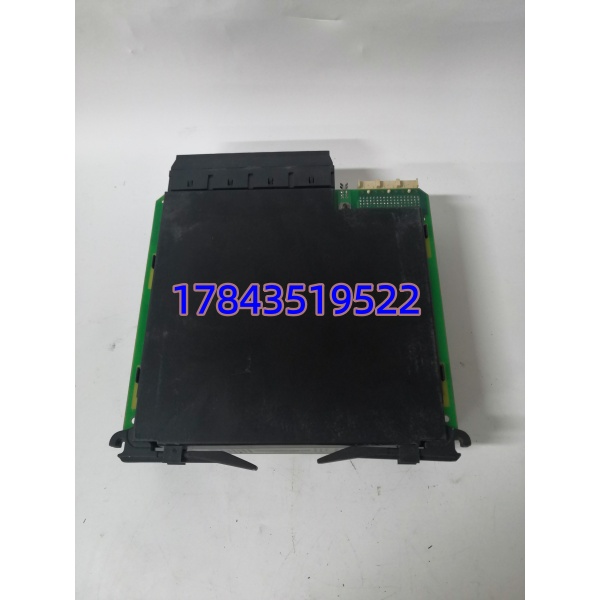

GE UR6UH 是 UR 系列继电保护专用外置开关量扩展模块，针对变电站保护柜点位不足场景开发。标准 UR 本体自带 DI/DO 通道有限，加装 UR6UH 可额外拓展 4 路状态采集、6 路跳闸 / 告警输出，无需更换更高规格保护装置；6 路独立 A 型继电器触点可分别控制断路器分闸、故障光字牌、远程音响、联动风机水泵等设备；内置光电隔离电路，隔绝高压开关柜分合闸操作带来的浪涌杂波，避免保护装置误报、误动；通过专用 RJ45 总线直连保护主机，通道故障实时上传后台 SCADA，广泛用于火电、冶金、城市电网变电站主变、线路保护柜，是保护点位扩容、旧柜改造高频替换备件。
应用场景与工程痛点
变电站线路、主变保护依靠 UR6UH 扩展跳闸与告警回路，模块继电器触点一旦烧蚀短路，会出现断路器无法分闸、故障信号无法上送后台，造成保护拒动、调度监控缺失。该模块原厂已永久停产，海外采购周期长达四个半月，站内无备用件时故障只能临时删减告警点位，安全管控能力大幅下降。
典型应用场景
- 火力发电厂高压厂变、主变 UR 系列保护柜拓展油温、绕组温度告警、冷却风机联动、断路器位置多组信号采集输出。
- 城市 110kV/35kV 变电站线路继电保护装置线路过流、零序故障光字牌、远程音响告警、备自投联动回路扩展。
- 冶金钢铁自备电厂配电系统保护高压母线分段开关状态采集、故障跳闸信号远传至厂区 DCS 监控。
- 分布式光伏升压站成套继电保护柜多组逆变器故障联动、断路器分合闸位置信号集中扩展采集。
真实抢修案例
2025 年 12 月，华北某 110kV 变电站 #2 主变 UR6UH 两路输出触点烧蚀，温度告警信号无法上传调度后台，主变高温故障无法实时监控。原厂无现货，调货 18 周，只能临时拆除两路非关键告警维持运行。采购 48 小时送达上机，原有 RJ45 总线与现场二次线缆无需改动，全站告警信号恢复完整，变电站后续采购 3 套 UR6UH 长期备用。
核心卖点与差异化
- 原厂全新原装，出厂完成 24 小时 6 路继电器满载分合闸老化测试，可同步提供上机触点导通测试视频与纸质质检报告
- 内部总线通讯时序、DI/DO 触点引脚与存量 UR 保护主机完全匹配，直接插拔替换，停机改造时长控制在 30 分钟内
- 现货下单当日可安排发货，对比原厂 17 周长交期，消除变电站保护柜点位缺失、安全监控盲区风险
- 提供 12 个月整机质保，输入通道、继电器输出回路上机故障可免费换新，配套 UR 组态软件通道配置远程技术支持
- 发货前预校验触点载流容量，规避新旧模块触点发热氧化、保护误动问题
