描述
产品深度介绍

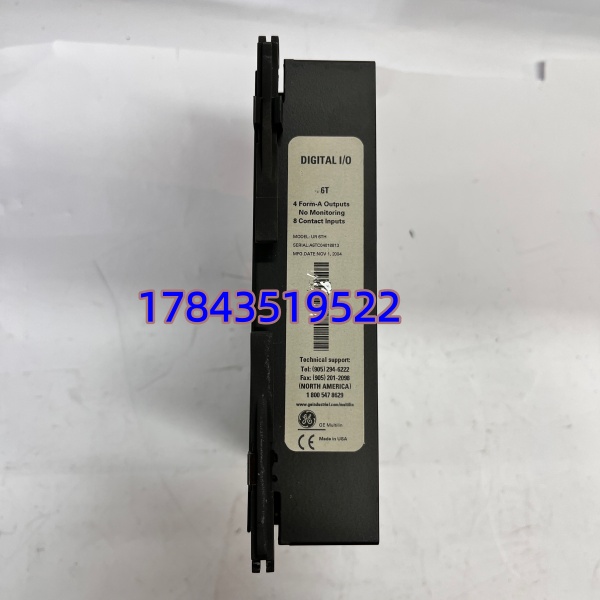

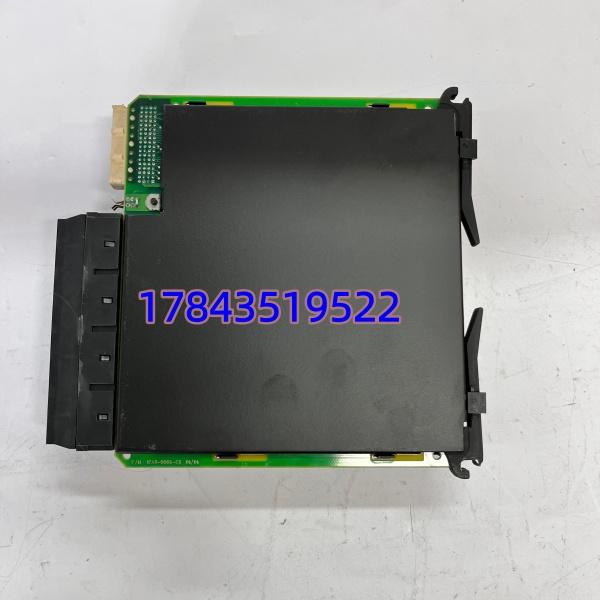

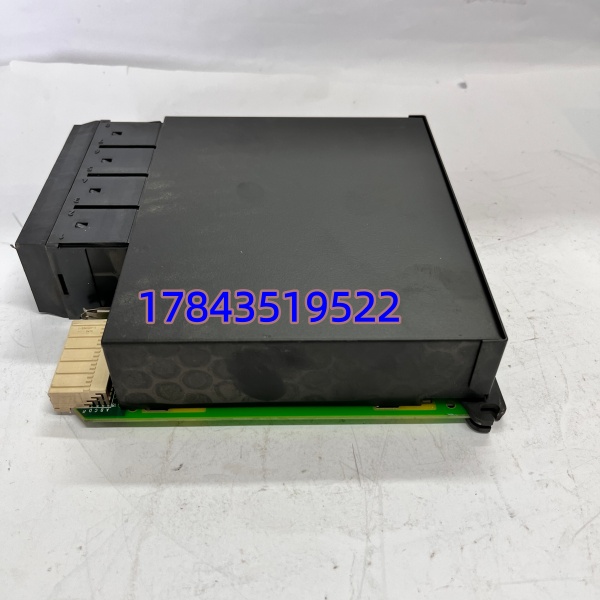

GE UR6TH 是 GE Multilin UR 系列的数字 I/O 扩展模块，专为电力保护、变电站自动化与工业控制系统设计。提供4 路常开继电器输出（Form‑A）与8 路干触点输入，用于采集开关状态、驱动断路器 / 接触器等设备。
模块采用紧凑型设计，支持热插拔，适配 UR 系列 19 英寸机架，可与 CPU、CT/VT 采集模块混装。具备 高绝缘耐压、快速动作（≤4ms） 与宽温适应能力，适用于严苛的电力与工业现场。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | UR6TH（UR 系列 I/O 模块） |
| 通道配置 | 4×Form‑A 常开输出；8× 干触点输入 |
| 输出额定 | 8A @250VAC / 30VDC（阻性负载） |
| 输入类型 | 无源干触点，支持 24–250VAC/DC 检测 |
| 工作电压 | 24VDC ±10%；功耗 < 10VA |
| 动作 / 释放时间 | ≤4ms（输出）；≤5ms（释放） |
| 绝缘电阻 | ≥150MΩ @500VDC |
| 工作温度 | ‑40°C ~ +70°C |
| 尺寸（W×H×D） | 120×80×35mm |
| 重量 | 约 0.3kg |
| 兼容系统 | GE Multilin UR 系列机架（UR1000/UR2000） |
质量透明化检测流程
- 入库验收：核对 UR6TH 原厂标签与序列号，检查外壳无破损、端子无氧化、继电器无烧蚀痕迹。
- 触点测试：用 Fluke 万用表测输入回路通断；输出端加载测试，确认 8A 电流下触点无粘连、动作可靠。
- 绝缘耐压：500V 摇表测触点与外壳绝缘≥150MΩ；2kVAC 耐压 1 分钟无击穿。
- 功能验证：接入 UR 机架，通讯正常；输入响应≤5ms，输出动作≤4ms，LED 状态指示正确。
- 包装出库：防静电袋密封，贴 QC 合格标签，附测试报告与序列号溯源信息。
技术避坑指南
- 输出触点容量误用
- 问题：直接驱动感性负载（如接触器线圈），触点烧蚀粘连。
- 避坑：感性负载需加续流二极管 / RC 吸收回路；控制电流≤5A，避免长期满载。
- 输入电压范围超限
- 问题：接入 > 250VAC 信号，烧毁输入光耦。
- 避坑：输入仅支持24–250VAC/DC，高压信号需经中间继电器隔离。
- 机架插槽不匹配
- 问题：误插非 I/O 专用槽位，通讯失败或模块不识别。
- 避坑：UR6TH 必须插 UR 机架I/O 专用槽（Slot 3–6），对准背板防呆缺口。
- 静电与浪涌防护不足
- 问题：雷雨或开关操作浪涌导致模块损坏。
- 避坑：模块电源端加防雷器；输入 / 输出线屏蔽层单端接地，远离强电电缆。
