描述
产品详情

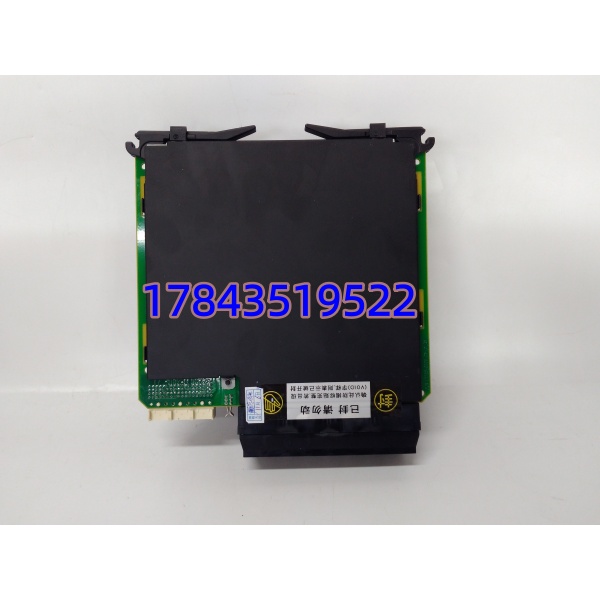

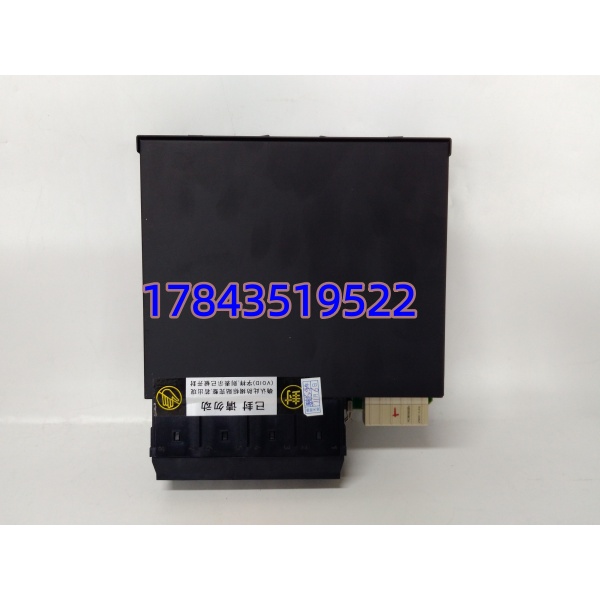

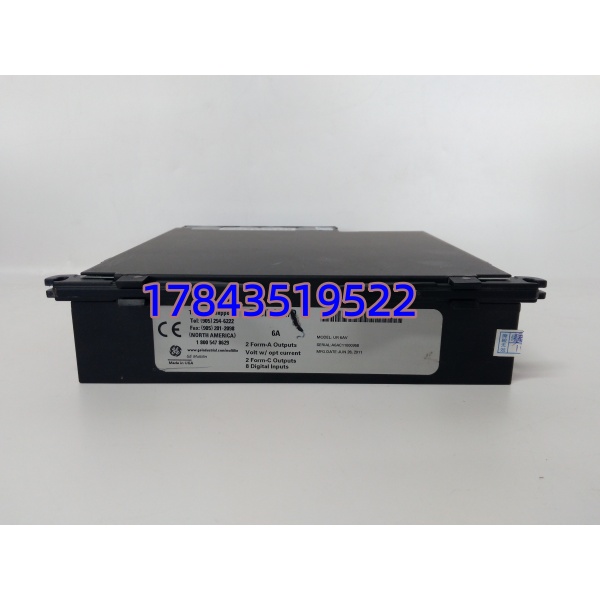

・型号：UR6AV
・品牌：GE Multilin
・系列：UR 系列通用保护继电器扩展模块
规格参数
| 参数项 | 原厂手册标注数值 |
|---|---|
| 通道配置 | 8 路数字输入 DI，8 路继电器输出 DO |
| DI 信号类型 | 无源干接点，标称 24VDC 检测回路 |
| DO 触点规格 | A 型常开 + C 型转换触点混合，单路 5A/250VAC 阻性负载 |
| 板载处理器 | 80186 工业处理器 |
| 本地逻辑容量 | 最多 1024 行 FlexLogic 可编程逻辑 |
| 模块供电 | 由 UR 装置背板取电，18.5~36VDC 宽压适配 |
| 整机典型功耗 | 7W |
| 背板通讯速率 | 专用 UR 内部高速总线 |
| 工作温度区间 | -40℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95% RH，无凝露 |
| 整机净重 | 1.1kg |
| 外形尺寸 | 220×120×55mm，标准 UR 机架插槽尺寸 |
| 硬件保护 | 输出触点浪涌吸收、输入过压限流、通道对地隔离 |
| 配套组态软件 | Enervista UR |
| 认证标准 | CE、UL508、电力 IEC60255 |
产品介绍
UR6AV 是 GE UR 系列继电保护装置专用扩展 I/O 卡，基础款 UR 本体自带 IO 点位有限，新增刀闸位置、断路器辅助触点、远方分合闸、声光报警回路时加装此模块扩容，单模块同时兼顾信号采集与功率驱动输出。
坦白讲，同系列 UR6AH 仅纯输入、UR6DH 仅纯输出，不能同时兼顾采集与驱动；这款模块自带独立运算芯片，现场简单联锁逻辑可下放至模块本地运行，减少主保护装置运算负荷。全部 IO 通道电气隔离，开关柜内断路器合闸线圈、储能电机启停产生的干扰不会窜入主保护主板。原厂仍有全新供货，但交期较长，存量变电站改造多选用拆机原装备件；无第三方兼容扩展卡可适配 UR 专属背板总线。
应用场景与行业案例
痛点切入
我在变电站、自备电厂现场多次碰到保护本体 IO 点位不足，新增间隔联锁只能新增整套保护装置，改造成本偏高；普通外置中间继电器柜无故障诊断，触点粘连、线路断线后中控无告警，跳闸失败风险高。通用 IO 模块无法对接 Enervista 软件，逻辑配置无法下装至保护装置联动。
典型场景
- 110kV 变电站间隔保护柜：采集断路器、隔离开关辅助接点，输出跳闸、重合闸、故障声光报警驱动信号。
- 火电厂厂用电 6kV 开关柜：采集风机、水泵断路器位置，联锁输出备用设备自启动指令。
- 光伏 / 风电升压站保护系统：汇集多台逆变器故障告警信号，远方分断并网开关。
- 化工自备电站发电机保护柜：采集励磁系统故障接点，联动输出灭磁、停机跳闸回路。
- 城市污水处理厂高压配电室：高压柜过流、接地故障信号汇总，联动关闭进水阀门。
真实案例
某 35kV 区域变电站 UR 保护装置运行 9 年，新增 2 路出线间隔后本体 IO 点位用尽，无法接入刀闸位置与故障报警回路。库房留存拆机 UR6AV 扩展卡，装置断电后插入空余机架槽位，Enervista 软件下装 FlexLogic 联锁逻辑，更换调试耗时 1.5 小时，新增回路全部接入保护逻辑，故障信号可正常上送后台监控。运维后续每两台主保护配套一块 UR6AV 备件，应对后期间隔扩容需求。
