GE UR1HH | Multilin UR 系列通用继电器电源模块

描述

关键技术规格

UR1HH.

产品深度介绍

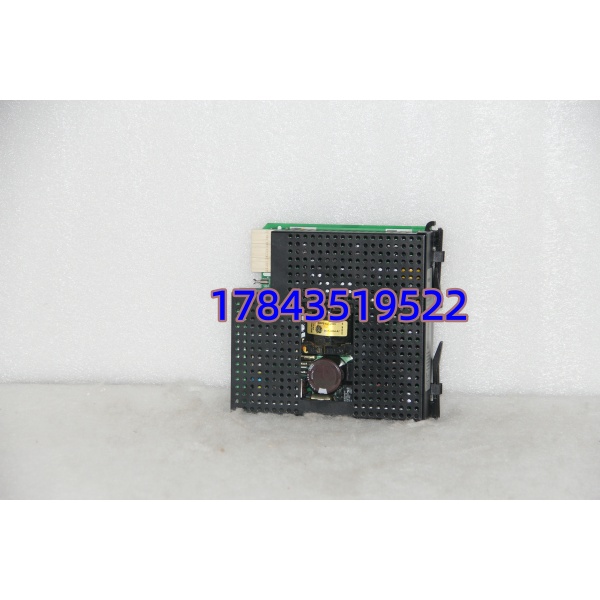

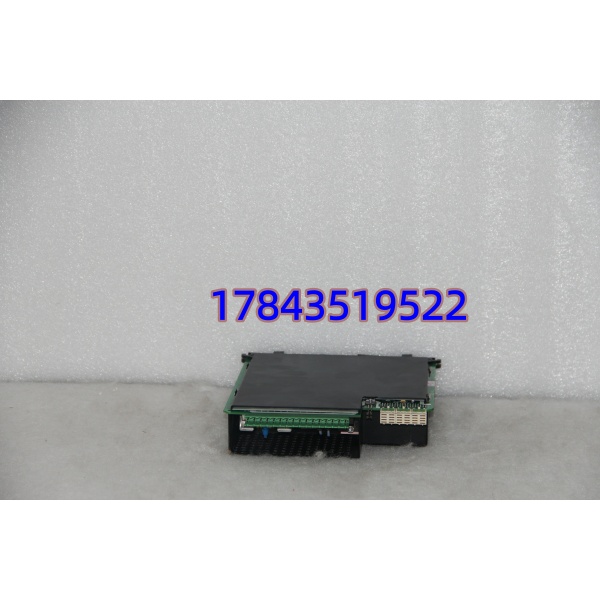

GE UR1HH 是 GE Multilin UR 系列通用继电器系统的专用高压电源模块，专为工业控制场景设计，可兼容交流 100-240V 或直流 125-250V 宽范围输入，输出稳定功率供给 UR 系列继电器。模块采用工业级加固设计，内置短路、过压、欠压、过流保护电路，可耐受恶劣工业环境的电压波动与电磁干扰；铰链式面板设计便于内部组件检修与更换，无需复杂工具即可快速维护，是 UR 系列继电器系统的核心供电单元。

UR1HH.

应用场景与行业案例

工程痛点

工业现场中，UR 系列继电器需适配高压供电环境（如变电站、电厂），普通低压电源模块无法满足 100-240VAC 或 125-250VDC 输入需求；老旧 UR 系统升级时，需匹配原装高压电源模块，避免供电不兼容导致继电器故障或停机。

典型应用场景

1. 电力行业 – 变电站保护控制系统用于高压变电站的 UR 系列保护继电器供电，适配 110kV/220kV 变电站的高压直流或交流供电环境，保障继电器稳定运行，实现线路、变压器的故障保护与监测。
2. 电厂 – 辅机控制与保护系统火电、水电厂的磨煤机、送风机、水泵等辅机的 UR 系列控制继电器供电，适应电厂厂用电 100-240VAC 波动，保障辅机系统连续运行，避免非计划停机。
3. 工业自动化 – 高压设备控制回路冶金、化工行业的高压电机、接触器、电磁阀等负载的控制回路供电，为 UR 系列继电器提供稳定高压电源，实现负载的可靠启停与保护。

真实案例

某 220kV 变电站 UR 系统电源老化更换去年 10 月，华中某 220kV 变电站的 UR 系列线路保护继电器频繁误报 “电源异常” 告警，排查发现原 UR1HH 电源模块老化，输出电压不稳定，影响保护动作可靠性；原厂备件调货周期需 4 周，期间保护系统存在安全隐患。

我们提供 2 块全新原装 UR1HH 电源模块，现场更换：

• 断电拆除老化模块，核对型号与输入电压范围
• 安装新模块，恢复供电，测试输出电压稳定
• 24 小时带载试运行，告警消除，保护功能正常

更换仅用 2 小时完成，无需停机，成本远低于整系统更换，至今保护系统稳定运行，未再出现电源异常告警。

质量检测 SOP 透明化流程

1. 入库验收检测核对原厂序列号、出厂合格证；检查外壳无破损、无变形、无维修痕迹；核对输入电压规格与标识一致。
2. 上机功能测试依托 UR 系列原装测试机架；通电测试交直流输入兼容性（120VAC/220VAC/220VDC）；测量输出功率稳定度，满载运行 24 小时记录温升；测试保护电路触发功能（短路 / 过压模拟）。
3. 电气参数测试用 Fluke 115 万用表测输入 / 输出电压精度；500V 摇表测绝缘电阻（>10MΩ）；验证过流 / 过压保护阈值符合原厂规格。
4. 固件 / 配置验证读取模块硬件版本并记录；检查内部电路无老化、无电容鼓包；备份模块参数配置。
5. 最终质检与包装质检员签字确认；防静电袋密封，气泡膜 + 硬纸箱包装；贴附 QC 合格标签（含测试日期与序列号），附带检测报告。

技术避坑指南

1. 输入电压范围匹配错误问题：误将低压电源模块替代 UR1HH，或接入超出规格的电压，导致模块烧毁、继电器无法工作。避坑：更换前核对现场供电类型（AC/DC）与电压值，确认与 UR1HH 规格（100-240VAC/125-250VDC）一致；严禁接入 380VAC 或低于 100VAC 的电源。案例：曾遇现场误将 24VDC 电源接入 UR1HH，模块通电后立即冒烟烧毁，导致继电器系统停机。
2. 安装面板卡扣未锁紧问题：模块铰链式面板未完全扣紧，运行中振动导致接触不良，出现电源时断时续、继电器频繁重启。避坑：上机安装时务必扣紧面板卡扣，听到 “咔哒” 声确认锁定；定期巡检时检查面板是否松动，避免振动影响接触稳定性。
3. 静电防护不到位问题：干燥季节未做防静电措施直接插拔模块，导致内部芯片静电击穿，模块通电无输出。避坑：操作时必须佩戴防静电手环，在防静电垫上作业；模块运输与存储全程用防静电包装；更换前触摸接地金属释放静电。
4. 负载功率超限问题：单块 挂载过多继电器，总功耗超过 35W/35VA，导致模块过载保护、输出中断。避坑：计算单模块挂载继电器总功耗，预留 20% 余量；若接近上限，增加电源模块分散负载，避免过载触发保护。
5. 环境温度超标问题：模块安装在密闭柜体且无散热措施，环境温度超过 70°C，导致模块过热保护、输出不稳定。避坑：安装位置需预留散热空间，柜体加装散热风扇；避免靠近发热设备（如变压器、加热器）；定期清理柜体防尘网，保障散热通畅。
