描述
产品详情
・型号：SW1-31 ECS1737-3
・品牌：GE
・系列：DC2000 直流调速驱动器配套板，适配 Mark V 燃机调速柜
规格参数
| 参数项 | 原厂手册标注数值 |
|---|---|
| 交流输入供电 | 220V AC 机柜进线 |
| 同步基准输出频率 | 51kHz |
| 适配驱动器型号 | DC2000、ME2000；EX2000 需更改跳线 |
| 接触器延时档位 | JP1 跳线 1-2（100ms 标准延时）、2-3（最小测试延时） |
| 同步信号源跳线 | JP2：1-2 取自线路电压，2-3 取自 TCCB 卡 |
| 板载多路直流输出 | +5V、±15V、24V 供驱动控制回路 |
| 整机重量 | 0.36kg |
| 外形尺寸 | 166×112×36mm |
| 工作温度区间 | 0℃ ~ +60℃ |
| 存储温度区间 | -40℃ ~ +85℃ |
| 硬件保护 | 输入保险丝、输出短路闭锁、过温关断 |
| 安装方式 | 嵌入式固定于 DC2000 驱动器机架内部 |
| 整机功耗 | 典型 8W，满载 11W |
| 认证 | CE、UL 工业控制标准 |
产品介绍

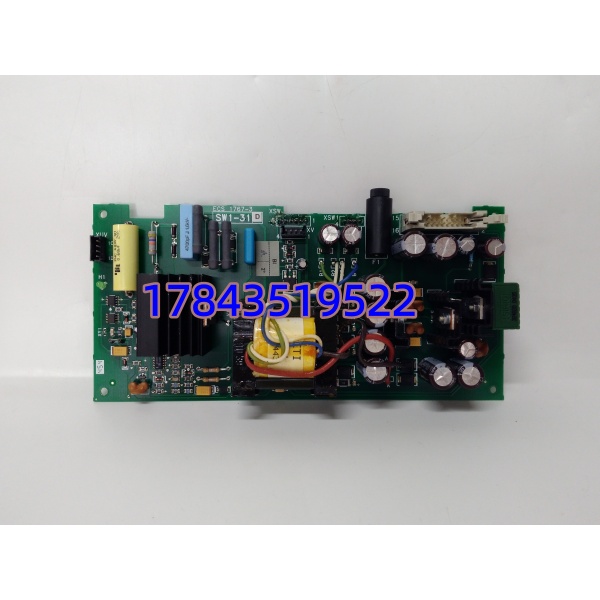

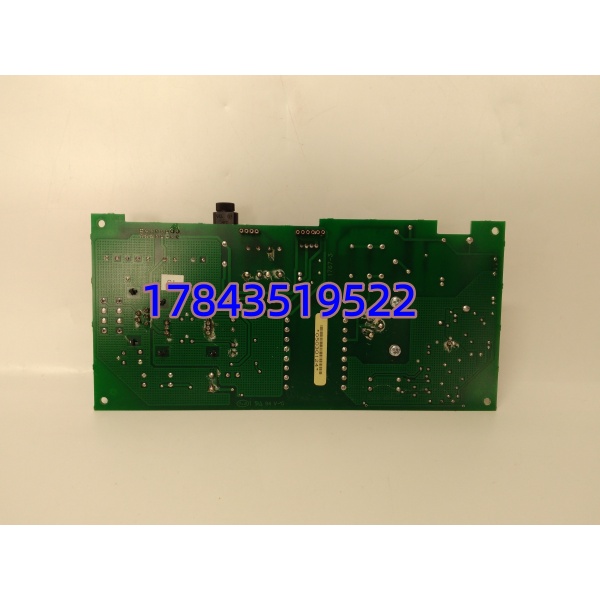

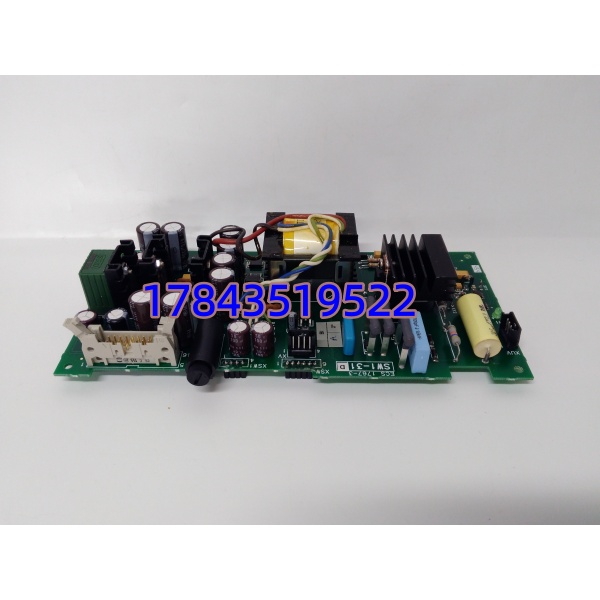

SW1-31 ECS1737-3 是 GE 老式直流调速驱动器 DC2000 内部核心复合板，一块 PCB 同时承担两项核心工作：一是提取电网同步正弦基准，给到功率控制板实现晶闸管相位调速；二是集成开关电源，给驱动器内部所有信号、运算芯片供电，附带交流接触器灭弧延时电路。
坦白讲，这块板是整套 DC2000 驱动器的信号与供电中枢，板上大容量电解电容、高频变压器是损耗最高的元器件。跳线配置分两类工况，燃机 Mark V 配套 DC2000 固定用 JP1 1-2、JP2 1-2；EX2000 机型需要改动 JP2 跳线切换同步来源。原厂早已停产整套 驱动，现场故障只能选用拆机原装板替换；整套升级数字驱动器需要改动燃机调速逻辑，停机改造周期很长。
应用场景与行业案例
痛点切入
我在电厂燃机、钢厂传动现场多次碰到该板电容老化，同步波形畸变导致调速振荡，机组负荷来回波动；电源输出跌落会直接让驱动器报失同步故障，阀门、辊道失去调节能力。第三方通用电源板无法生成匹配的 51kHz 同步基准，换上后晶闸管触发时序错乱，直接触发过流跳闸。
典型场景
- 联合循环电厂 Mark V 燃机控制柜：配套 驱动器控制燃料气调门、旁路阀直流执行机构，提供电网同步基准。
- 钢铁热轧产线直流主传动：ME2000 驱动器辊道调速，依靠同步板稳定晶闸管导通相位，避免轧材厚度波动。
- 炼化加氢装置压缩机调速系统：直流驱动风机、循环泵，接触器延时回路吸收停机感性反电动势，保护功率器件。
- 自备电厂汽轮机组旁路调节系统：老式直流执行机构供电与同步采集一体板。
真实案例
某 200MW 燃气电厂 Mark V 机组运行 12 年，夜班中控持续报调门驱动失同步，就地拆开 驱动器检测 SW1-31 板，板上主滤波电容漏液，同步波形失真。库房留存拆机同款板，整机断电放电后更换，核对 JP1/JP2 跳线保持原厂 1-2 档位，上电后同步故障清零，调门负荷曲线恢复平稳。运维后续每台燃机备用一块 SW1-31，避免单块板故障导致机组限负荷运行。
