产品深度介绍

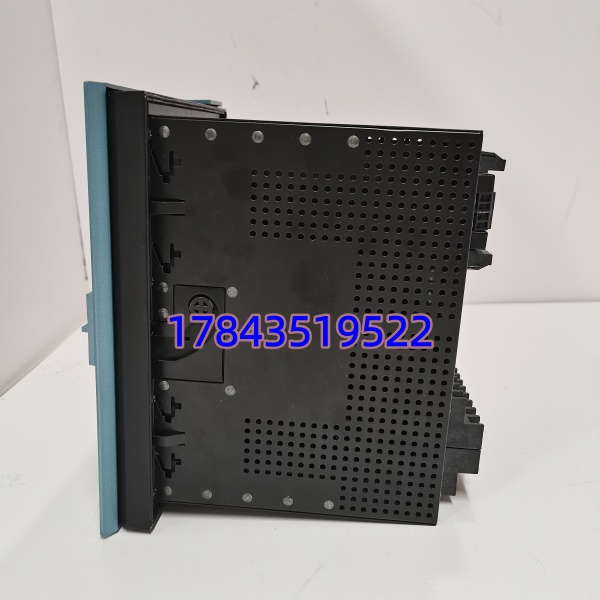

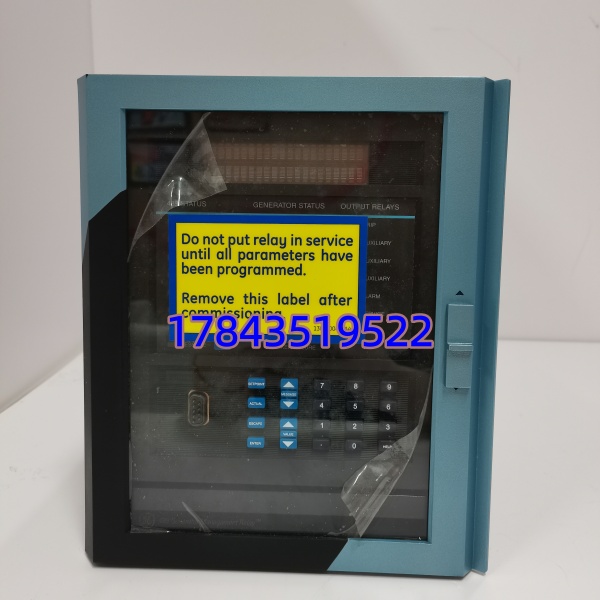

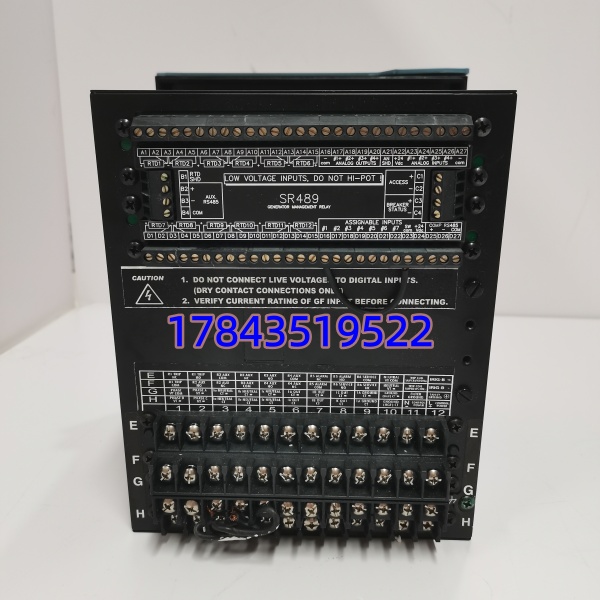

GE SR489-P1-HI-A20-E 是 GE Multilin 推出的高性能发电机管理继电器，专为 25/50/60Hz 中小型同步或感应发电机设计，集成保护、计量、监控与通信功能，是热电联产、工业备用发电场景的核心保护设备。型号拆解：P1=1A 相 CT 输入，HI = 宽范围交直流供电，A20=4-20mA 模拟输出，E = 增强型 LCD 显示屏。具备定子差动、100% 定子接地、过流 / 欠压 / 过频 / 低频、接地故障、VT 熔断器故障监测等全面保护功能，内置断路器状态监控，支持脱扣线圈失效检测。采用抽出式结构（兼容 SR489-CASE 外壳），维护更换便捷；配备 RS232 接口，支持 Enervista 489PC 软件配置与远程诊断。通过 IEC60255-22 系列抗干扰认证，适应电力现场严苛工况。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | SR489-P1-HI-A20-E |
| 品牌 / 系列 | GE Multilin 489 发电机管理继电器 |
| 保护对象 | 同步 / 感应发电机（25/50/60Hz） |
| 电流输入 | 1A 相 CT 次级（P1） |
| 控制电源 | 90–300VDC / 70–265VAC，48–62Hz（HI） |
| 模拟输出 | 4–20mA（A20），适配 DCS/PLC |
| 显示 | 增强型 LCD（E），40 字符，英文界面 |
| 保护功能 | 定子差动、定子接地、过流 / 欠压 / 过频 / 低频、接地故障、VT 熔断器监测 |
| 数字输入 | 9 路，干接点型 |
| 通信接口 | RS232（RJ45），支持 Enervista 489PC |
| 工作温度 | -40°C ~ +60°C |
| 绝缘耐压 | 1.9kV AC/1 秒 或 1.6kV AC/1 分钟 |
| 尺寸（宽 × 高 × 深） | 约 241mm × 203mm × 152mm |
| 重量 | 约 7.7kg |
| 安装方式 | 抽出式，适配 SR489-CASE 机架 |
| 认证 | IEC60255-22、UL 508 |
技术避坑指南
1. CT 二次侧开路
- 问题：1A CT 二次侧接线松动或开路，产生高压损坏装置
- 避坑：接线前确认 CT 二次侧可靠短接；紧固端子螺丝，运行前复测导通
- 真实案例：某电站更换后 CT 端子松动开路，导致继电器烧毁、机组停机
2. 保护定值不匹配
- 问题：新装置定值与原系统不一致，引发误动或拒动
- 避坑：更换前导出旧装置定值清单；新装置严格复刻，重点核对差动、接地、频率保护定值
- 警示：曾有工程师直接用默认定值，并网时差动保护误动，造成电网冲击
3. 通信参数错误
- 问题：RS232 地址、波特率、校验位不匹配，无法连接上位机
- 避坑：记录旧装置通信参数；新装置上电前配置，优先 9600bps、N81
- 口吻：通信参数错是最常见小问题，却会导致远程监控瘫痪，务必核对
4. 电源波动与接地不良
- 问题：宽压电源输入不稳或接地不良，装置重启、保护误动
- 避坑：测量电源电压（70–265VAC/90–300VDC），负载率≤80%；装置与系统地可靠连接，接地电阻≤4Ω
- 数据：该继电器抗波动强，但接地不良会引入干扰，导致频率测量漂移
5. 静电与潮湿影响
- 问题：潮湿或静电干扰，LCD 花屏、保护逻辑紊乱
- 避坑：操作时防静电，机架保持干燥；避免直接接触背板针脚
- 恐吓：见过雨季未防潮，装置内部受潮短路，整台报废，影响发电调度
