描述
产品深度介绍

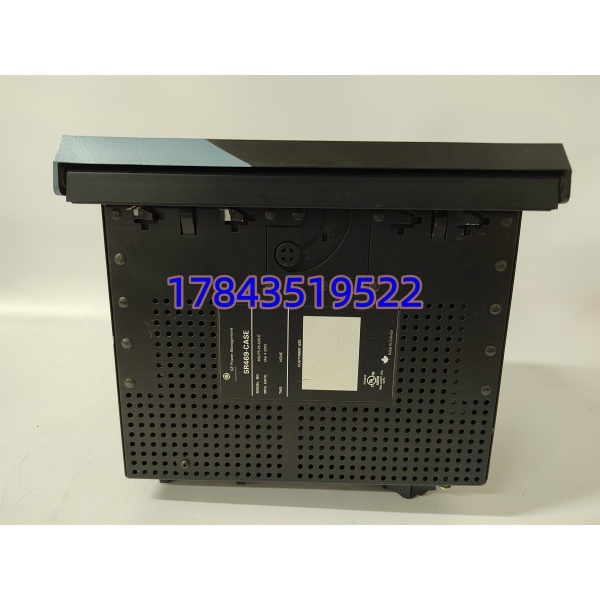

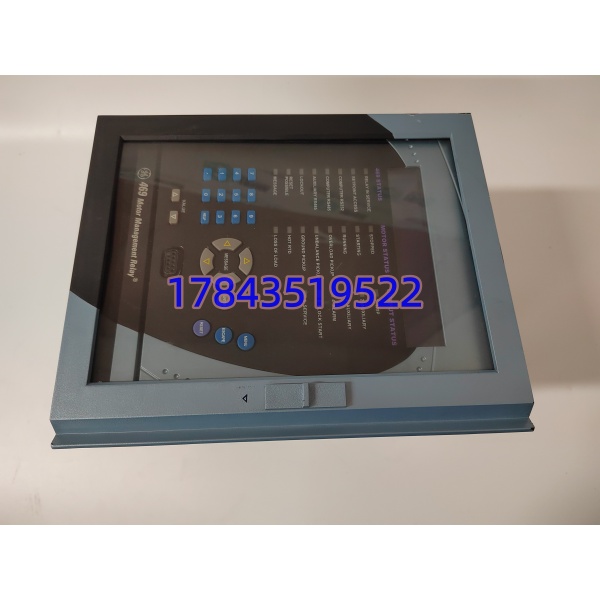

SR469-P5-HI-A20-E 是 GE Multilin 停产款旗舰型中高压电机综合保护装置，P5 硬件版本搭载专属定子差动保护回路，专门面向 6kV、10kV 大功率风机、压缩机、给水泵电机设计，区别 P1~P4 低配型号，可精准识别电机绕组内部短路故障，避免电机烧毁报废。设备内置多维度电机热仿真模型，结合 RTD 绕组测温、负序电流发热补偿，精准计算电机热容量，具备启动闭锁、冷却延时重启逻辑；自带波形捕捉与事件时序记录，故障后可完整回溯电流电压全过程波形，大幅缩短现场故障排查时长。整机采用抽拉式模块化机身，校验二次回路时无需断开 CT、VT 接线，避免开路高压风险；支持 FlexLogic 可编程逻辑方程，可自定义多条件联锁跳闸逻辑，通讯接口兼容主流 DCS/SCADA 平台，是火电、炼化存量高压电机控制柜核心替换备件，原厂已停止量产，现货备件供货周期优势明显。
应用场景与行业案例
工程痛点描述电厂、炼化、煤化工大量 10kV 高压机组配套 SR469 系列综保运行超 10 年，内部电容老化、通讯接口失效、差动回路精度漂移频发。高压电机单台造价上百万，缺少差动保护极易发生定子短路烧机；原厂停产海外调货周期 8~12 周，停机等待备件将造成日均数十万产能损失，现场急需现货备用综保装置。
典型应用场景
- 火力发电 – 锅炉辅机高压电机引风机、送风机、一次风机、电动给水泵 10kV 电机，依靠差动保护防范绕组短路，RTD 实时监测轴承与定子温度。
- 石油炼化 – 大型工艺压缩机循环氢、合成气高压压缩机电机，接地故障、堵转保护快速切断高压回路，规避介质泄漏、爆炸风险。
- 煤化工 – 气化厂增压透平电机厂区变频器密集电磁干扰强，宽温 HI 版本适配车间高低温工况，波形录波功能定位谐波引发的保护误动。
- 冶金钢铁 – 高炉鼓风机、TRT 配套电机大功率同步电机专用，相序、欠载、失压全套保护，适配高炉连续 24 小时无间断生产需求。
- 市政水务 / 矿山 – 高压增压泵、主输送机无人值守泵站、井下高压设备，Modbus 以太网通讯上传全量运行数据至远程调度监控系统。
真实工程案例河南某自备电厂 3 号机组 10kV 引风机原配 SR469-P5 综保差动回路精度偏移，频繁误跳闸，原厂反馈停产无现货，海外订货需 10 周，机组只能降负荷运行。采购当天调取 SR469-P5-HI-A20-E 现货，完成全套精度、通讯、带载老化测试后专车发出。运维工程师将旧装置参数完整导入新机，上电后差动、测温、通讯全部正常，无任何误告警。该电厂后续一次性采购两台同型号综保长期储备，规避停产备件断供停机风险。
技术避坑指南
1. 型号版本混淆，丢失差动保护功能问题：SR469-P1~P4 低配机型无定子差动保护，直接替换 P5 型号后，电机绕组短路无快速跳闸保护，存在烧机重大隐患。避坑要点：替换前核对旧设备型号后缀，必须选用带 P5 标识机型；采购时确认带单 CT 差动硬件回路。真实案例：某煤化工误采购 P3 低配综保替换 P5，运行 3 个月电机内部短路，因无差动保护整台高压电机烧毁，直接损失超百万。
2. 固件版本跨版，参数导入异常问题：新旧设备固件版本差距过大，EnerVista 软件参数文件无法兼容导入，保护曲线、逻辑配置全部丢失，需现场重新逐条整定。避坑要点：发货前同步提供本机固件版本，客户提前匹配调试软件；如需跨版本替换，可协助固件升级 / 降级。
3. CT 二次回路极性接反，差动持续误跳问题：电机两侧 CT 极性接反，差动回路持续存在不平衡电流，装置频繁无故障跳闸停机。避坑要点：更换前完整拍摄 CT/VT 二次接线相序、极性标识；新机上电前使用试验台校验差动极性，再接入现场高压回路。

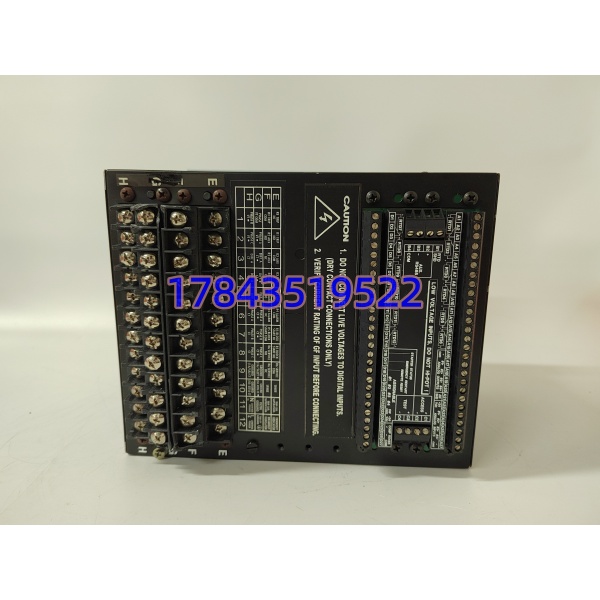

4. 数字输入直接接入有源电压烧毁通道问题：装置 DI 端子仅支持无源干接点，现场直接接入 220V 有源信号，输入芯片击穿，通道永久失效。避坑要点：所有外部联锁、压力开关信号必须使用无源干接点；有源信号需加装中间继电器隔离。
5. 抽拉式机身带电强行插拔损坏主板问题：装置运行中直接抽出整机，CT 回路瞬时开路产生高压，击穿主板采集回路，整机报废。避坑要点：校验、更换前先断开高压侧 CT 二次短接压板，再断电抽出装置；严禁带电插拔整机。
避坑总结替换前核对 P5 差动版本、匹配固件版本、校验 CT 极性、隔离有源数字信号、规范抽拉断电操作，可规避高压电机误跳闸、绕组烧毁、装置硬件损毁等重大现场风险。
