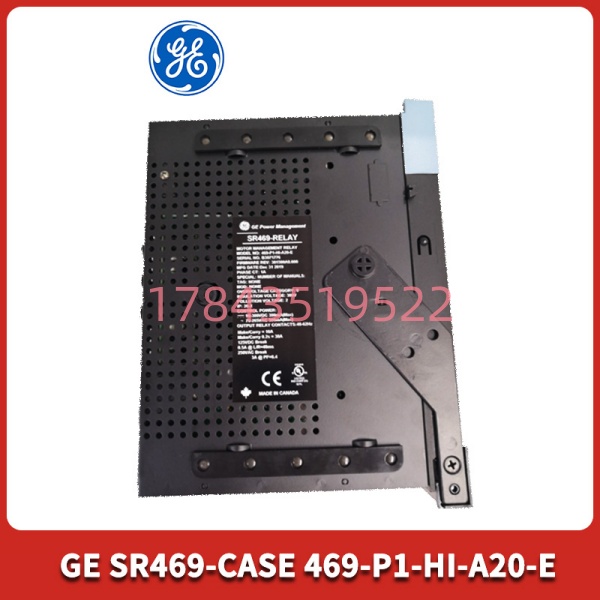

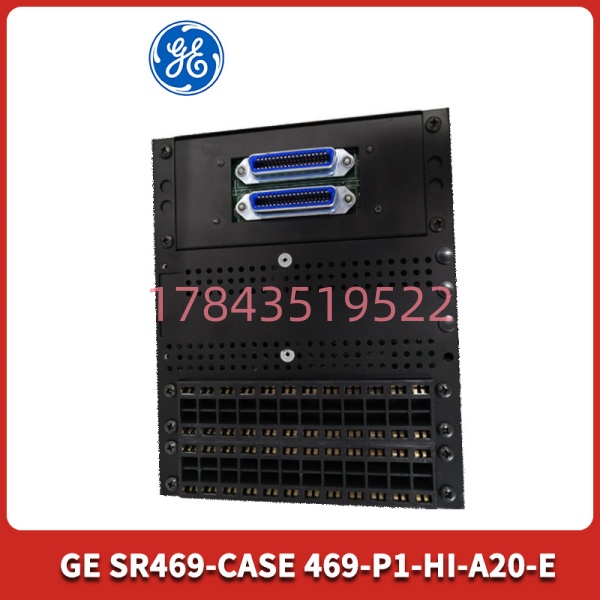

描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 电流输入 (P1) | 3 相，1A CT 二次侧 |
| 工作电源 (HI) | 直流 90-300V / 交流 70-265V，48-62Hz |
| 模拟量输出 (A20) | 4 路，4-20mA |
| 前面板 (E) | 增强型 LCD，40 字符显示，支持本地编程 |
| 保护功能 | 过载、堵转、接地故障、不平衡、欠 / 过压、差动保护 |
| 数字量 I/O | 9 路光电隔离输入，6 路可编程继电器输出 |
| 通信接口 | RS-232、RS-485 (Modbus)，可选以太网GE Vernova |
| 工作温度 | -40°C ~ +60°C |
| 安装方式 | 抽屉式 (Draw-out)，带标准机壳 (CASE)GE Vernova |
| 事件记录 | 存储 1000 条带时间戳事件，支持波形捕捉 |
产品深度介绍

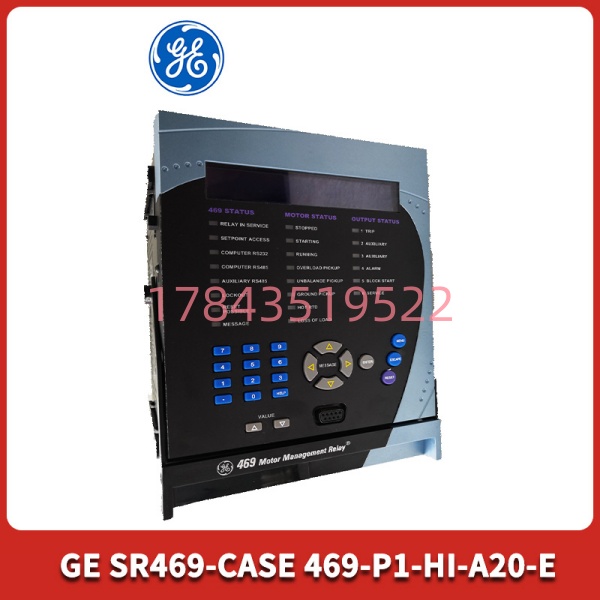

GE SR469-CASE-469-P1-HI-A20-E 是一款专为中高压大容量电机设计的微机型保护继电器。它将全面的电机保护、精准的电能计量、实时状态监控和远程通信功能集成于一体，采用抽屉式结构，方便维护与更换。该装置内置先进的热记忆模型，结合 RTD 温度监测，能精准模拟电机发热状态，提供可靠的过载保护。增强型 LCD 面板支持本地参数配置与故障诊断，广泛应用于石化、电力、冶金等行业的关键电机设备，是保障连续生产的核心部件。
应用场景与行业案例
在连续生产行业，核心电机一旦停机就是重大事故。我在某化肥厂见过，一台合成气压缩机电机因过载烧毁，整条生产线停摆 72 小时，直接损失上千万。SR469 的作用，就是把这种风险扼杀在萌芽状态。
典型应用场景：
- 石油化工：用于大型泵、压缩机、风机的保护。关键设备非计划停机，每小时损失可达数十万。
- 火力发电：保护磨煤机、引风机、给水泵等厂用电动机。保障锅炉正常运行，避免机组降负荷。
- 冶金行业：控制高炉鼓风机、制氧机组。适应高温、高粉尘、强振动的恶劣工况。
- 水处理：应用于水厂加压泵、污水曝气风机。实现无人值守与远程监控。
- 矿山机械：保护提升机、皮带运输机、破碎机。防止机械堵转造成设备损毁。
真实案例：某大型炼油厂的一台 35kV 主油泵，原保护装置老化，经常误动或拒动。更换为 GE SR469 后，设备运行两年零误动作。一次电机因轴承损坏导致电流异常，SR469 在 40ms 内准确动作跳闸，避免了电机定子绕组烧毁。事后检修估算，直接挽回设备损失超 80 万元。
核心卖点与差异化
- 全方位热保护：内置先进热模型，结合 RTD 输入，保护精度比传统继电器提升 60%GE Vernova。
- 极速故障响应：故障检测与跳闸输出时间≤50ms，最大限度减少电机损伤。
- 抽屉式易维护：插拔式设计，更换无需拆线，停机时间从小时级缩短至分钟级GE Vernova。
- 全数据诊断：支持事件记录、波形捕捉、预故障数据快照，故障分析效率提升 90%。
- 宽温稳定运行：工作温度 – 40℃~60℃，工业三防涂层，MTBF＞150,000 小时。
- 完整原厂保障：全新原装现货，提供 1 年质保，提供全套测试报告与技术支持。
替换与升级建议
| 原型号 | 替代型号 | 兼容性 | 主要差异 | 改动内容 | 成本影响 |
|---|---|---|---|---|---|
| SR469-P1-HI-A20-E | SR469-P5-HI-A20-E | ✅ 直接替换 | CT 输入为 5A，其余功能、接线完全一致 | 无，仅需匹配 CT 变比 | 0% |
| ✅ 直接替换 | 增加三防涂层，适应高湿 / 腐蚀环境 | 无 | +12% | ||
| Multilin 869 | ⚠️ 软件兼容 | 新一代平台，性能提升，功能更强 | 专用升级套件，无需改线 / 开孔 | +80% | |
| Multilin 859 | ❌ 硬件不兼容 | 经济型替代，尺寸、接口不同 | 需重新开孔、接线 | +50% |
采购建议：
- 首选方案：直接采购原型号（-P1-HI-A20-E）或 P5 版本，库存现货，即插即用，零改造成本。
- 环境升级：若现场环境恶劣，推荐带 “H” 三防涂层版本，延长使用寿命，降低故障率。
- 系统换代：若考虑长期运维，可选用 869 继电器配合原厂升级套件，无缝替换，享受新一代技术。
- 备件策略：⚠️ 该型号已停产，关键设备建议储备 1-2 块备件，避免因缺货导致长期停机。
