产品深度介绍
GE SR469-P5-HI-A20-E 是 GE Multilin 面向中大型高压三相感应 / 同步电机的增强型智能电机管理继电器，“HI” 代表高抗扰设计，适配恶劣工况；“A20-E” 标配双端口以太网，支持环网与高速数据互联。
该继电器集成微处理器，实时监测电流、电压、功率、电能及 RTD 温度等参数，通过热像建模、失速 / 堵转检测、接地故障方向判别等算法，实现热容保护、短路、缺相、相不平衡、欠 / 过压、启动超时等综合保护。具备事件记录与故障录波，支持预测性维护，广泛用于电厂、油气、水处理、钢铁等关键电机设备。

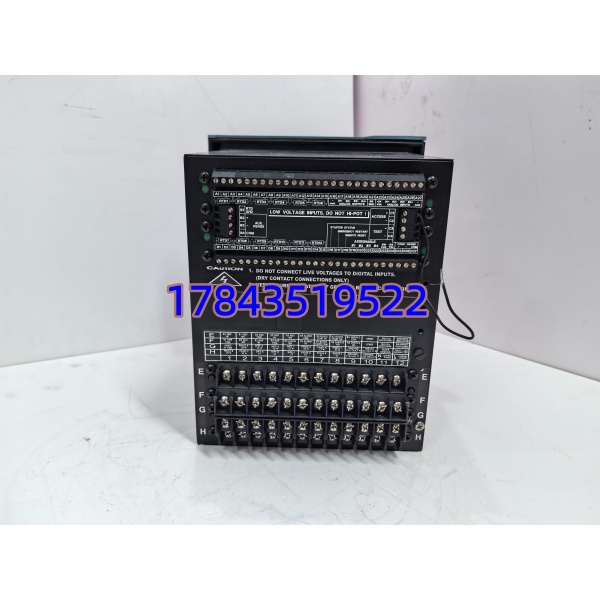

GE SR469 469-P5-HI-A20-E
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | SR469-P5-HI-A20-E |
| 品牌 / 系列 | GE Multilin 469 系列 |
| CT 二次额定 | 5 A（标准） |
| 控制电源 | 70–265 VAC / 90–300 VDC 自适应 |
| 工作频率 | 48–62 Hz |
| 保护功能 | 热容（自定义曲线）、失速、短路、接地故障、相不平衡、缺相、欠 / 过压、启动超时、多次启动限制 |
| 测量参数 | 电流、电压、有功 / 无功 / 视在功率、电能、功率因数、频率、热容量、运行时间、峰值电流 |
| 模拟输出 | 4 路 4–20 mA 可编程 |
| 数字输入 | 5 路可编程 |
| 继电器输出 | 4 路 Form C 可编程 |
| 通信接口 | 双以太网（Modbus TCP/DNP3/IEC61850）、RS-232（前面板）、RS-485 |
| 显示 | 40 字符大 LCD，带键盘与状态指示灯 |
| 工作温度 | -40℃ ~ +85℃（宽温） |
| 防护等级 | 前面板 IP54，柜体 IP20 |
| 尺寸 / 重量 | 200×165×80 mm / 约 2.2 kg |

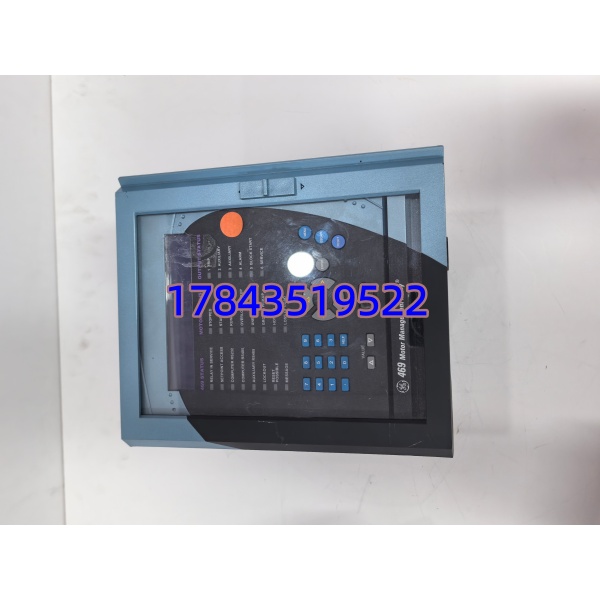

GE SR469 469-P5-HI-A20-E
入库质检流程
- 入库核验：核对型号、序列号、原厂标签；检查外壳无变形、划痕、烧蚀；端子完好，防静电袋与包装完整，附带合格证。
- 上电自检：接入控制电源，LCD 点亮、电源灯常亮、无告警；通过 RS-232 / 以太网读取固件版本与配置，确认完整。
- 功能测试：
- 模拟 CT 输入（5A），校验电流 / 电压测量精度；
- 测试 5 路 DI、4 路 DO 动作可靠；
- 4–20mA 输出校准，误差≤±0.1%；
- 以太网通信测试，Modbus TCP/DNP3 正常。
- 保护逻辑验证：模拟过载、短路、缺相、接地故障，核对动作值、延时与指示正确，记录动作报告。
- 老化测试：连续通电 24 小时，监测温升≤50℃，无死机 / 重启，留存测试报告与照片。
- 封装出库：防静电袋密封，气泡膜 + 纸箱，贴 QC 合格标签，附测试报告复印件。

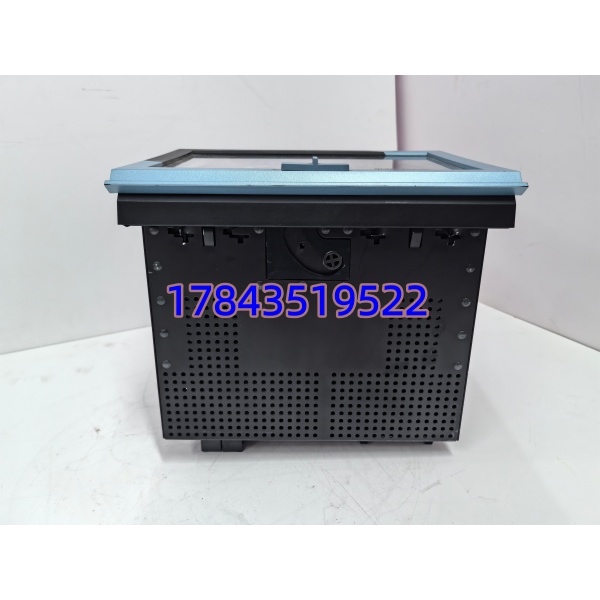

GE SR469 469-P5-HI-A20-E
技术避坑指南
CT 二次开路（致命风险）
- 问题：接线或拆卸时 CT 二次开路，产生高压击穿设备 / 伤人。
- 避坑：CT 回路先短接再拆线；接线后再拆短接线；运行中严禁断开 CT 端子。
- 案例：现场更换时未短接 CT，开路导致继电器烧毁、端子放电。
定值照搬、未适配电机
- 问题：直接沿用旧定值，与新电机参数不匹配，误动或拒动。
- 避坑：按电机铭牌（额定电流、启动电流、启动时间）重新计算定值；热模型按电机温升曲线整定。
双网口 IP 冲突或环网配置错误
- 问题：双以太网口 IP 冲突、环网未启用 RSTP，导致网络风暴、通信中断。
- 避坑：双网口设不同网段；环网启用 RSTP，指定根桥；调试前扫描网段防 IP 冲突。
控制电源与接地不良
- 问题：电源波动、接地不可靠，导致继电器误动作、通信闪断。
- 避坑：控制电源用隔离变压器；柜体与继电器接地可靠，接地电阻≤4Ω；远离变频器等强干扰源。
忽视 RTD 接线与温度保护
- 问题：RTD（PT100）接错线或未投入，电机过热无保护。
- 避坑：核对 RTD 三线制接线；投入温度保护（130℃告警、150℃跳闸）；校验温度测量精度。
