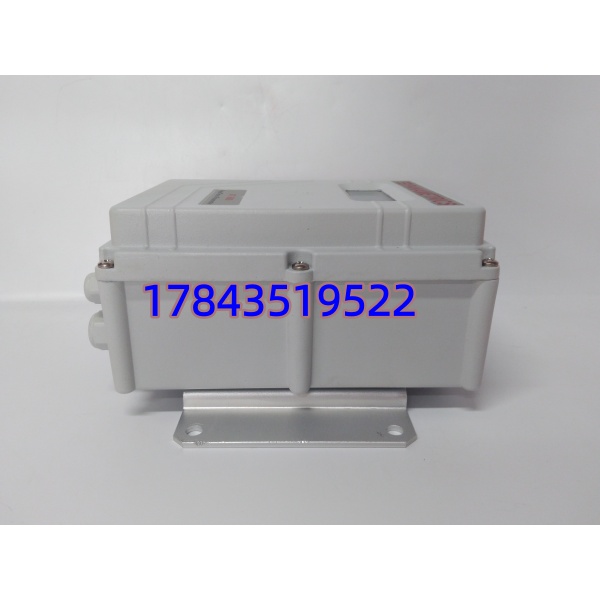

GE Panametrics AT686W-1-1-1-1 | 全参数标准配置

描述

产品详情

・型号：AT686W-1-1-1-1

・品牌：GE Panametrics

・系列：AquaTrans AT686W 外夹超声流量系统

技术参数

1. 完整型号分段定义：AT686W – 探头类型 – 供电 – 输出 – 通讯，-1-1-1-1 为标准全配置版本
2. 测量原理：时差法超声液体流量检测
3. 适配介质：清水、低粘度工业水溶液（粘度＜200cP）
4. 供电规格：110/220VAC 宽幅交流供电（第一段后缀 1 对应交流供电）
5. 模拟输出：4 路独立 4–20mA 标准模拟量（第二段后缀 1 对应四路输出）
6. 数字通讯：RS485 Modbus RTU 标准协议（第三段后缀 1 对应标准串口）
7. 防护等级：IP65 户外塑料壁挂壳体，防淋水防尘
8. 工作环境温度：-25℃ ~ +70℃
9. 存储耐受温度：-40℃ ~ +85℃
10. 整机外形尺寸：160mm×122mm×72mm
11. 单台净重：1.48kg
12. 精度指标：满量程 ±0.5%（稳态清水工况）
13. 合规标准：IEC 61508 基础测量规范，严格来说，介质含大量气泡时测量精度会下降至 ±2%
14. 原厂配套手册：GE 文档编号 GEH-6432

产品介绍

很多水厂、化工循环水改造项目会抵触管道开孔、停机断流带来的工期损耗，侵入式流量计安装动辄需要停产半天，AT686W-1-1-1-1 作为外夹式超声流量主机，仅需将超声探头夹持在管道外壁即可完成流量采集，全程不破坏管路承压结构。依据 Panametrics 原厂 GEH-6432 手册记录，主机内置温度补偿算法，能自动抵消常温至 60℃介质温差带来的测量偏移，单台主机可同时管理两组外置超声探头，实现双管路流量同步监测。

原厂已停止新机批量生产，市面货源分为全新库存整机与拆机全功能校验件；现货订单 48 小时完成出库，单次采购 5 台以上需海外调货，交付周期 15–21 个工作日。整机仅适配洁净低气泡液体管线，高含气污水、高粘度原油场景不推荐选用，这类工况会出现读数跳变；IP65 壳体仅能抵御淋雨，长期沿海盐雾露天安装建议配套户外防护箱。

替换与升级建议

✅ 直接替换

AT686W-1-1-1-2、AT686W-1-1-2-1，壳体背板、探头接线端子完全一致，直接替换上电即可读取原有探头信号，仅需核对内部通讯地址，无额外调试工时。

⚠️ 软件兼容（需改配置）

-2-1-1-1，后缀 2 代表直流 24V 供电版本，硬件接线端子排布相同，更换后需调整控制柜供电回路，同时重新组态 4–20mA 输出量程，单台调试耗时约 30 分钟，无需改动管道探头。

❌ 硬件不兼容

AT868 系列超声主机，探头驱动信号频率不同，无法匹配 配套外置传感器，更换需同步整套采购探头，改造成本增幅超 60%。 无第三方兼容替代超声主机，老旧水循环系统运维只能依托现货库存备货。
