描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | 369-HI-R-M-0-0-0-0 |
| 型号分段释义 | HI = 宽范围交直流控制电源；R = 内置 12 路 RTD 测温；M = 电量计量包；0 = 无光纤接口；0 = 无附加协议；0 = 无恶劣环境三防涂层；0 = 无增强诊断面板 |
| 控制电源 | 50~300 VDC / 40~265 VAC 50/60Hz，额定功耗 20 VA，最大 65 VA |
| 电流采集 | 真有效值采样，20~100Hz，适配变频、双速电机回路 |
| RTD 测温通道 | 12 路，兼容 100Ω 铂、镍热电阻，监测定子、轴承温度 |
| 内置保护逻辑 | 过载、堵转、短路、接地故障、不平衡、欠压、过压、热容量超限、RTD 超温 |
| 计量功能 | 三相电压、电流、有功 / 无功功率、频率、累计电能计量 |
| 数据记录 | 故障录波（16 周期波形捕捉）、事件日志、电机启停历史、跳闸故障代码存储 |
| 通讯接口 | RS485 Modbus RTU，无光纤、无 Profibus 扩展接口 |
| 输出触点 | 多组可编程继电器，5A/250VAC，用于跳闸、告警、远程信号 |
| 安装方式 | 标准 19 英寸柜体嵌入式安装，面板操作液晶按键 |
| 外形尺寸 | 约 296 mm × 107 mm × 205 mm，整机重量 4.5 kg |
| 工作温度区间 | -40 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境适配 | 标准 G1 工业环境，无 PCB 三防涂覆，潮湿 / 盐雾工况不推荐长期使用 |
| 配套替代型号 | GE 859 系列电机保护继电器（原厂推荐升级替代款） |

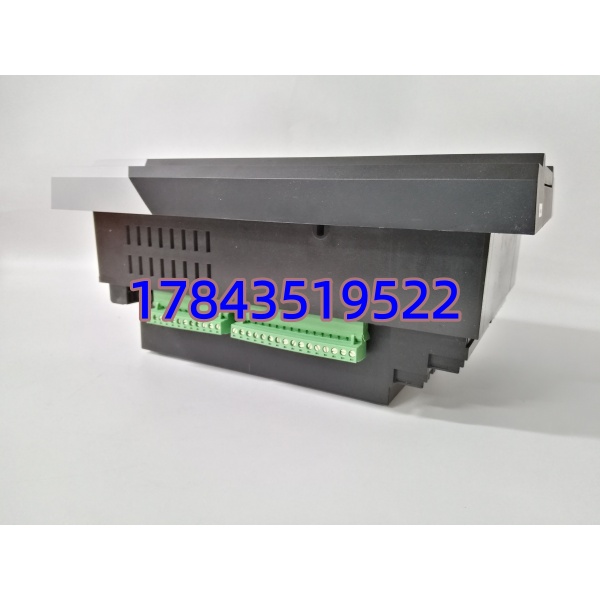

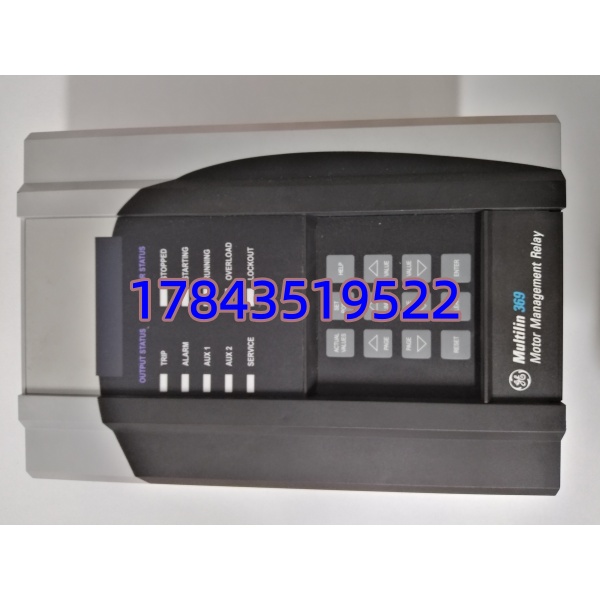

GE 369-HI-R-M-0-0-0-0
产品深度介绍
369-HI-R-M-0-0-0-0 是 GE Multilin 369 标准基础款电机综合保护装置，面向电厂、化工、冶金、水处理行业中大型三相交流电机提供全套保护与在线监测能力。机身集成 12 路独立 RTD 测温通道，可同时监测电机定子、前后轴承多点温度；内置完整电量计量模块，无需额外变送器即可采集全厂电机能耗数据。搭载热模型算法，精准模拟电机发热曲线，区分冷态、热态过载跳闸阈值，避免误跳或电机烧毁。设备自带故障录波功能，跳闸瞬间自动捕获三相电流、接地电流、开关量状态波形，配合面板液晶故障代码，大幅缩短现场故障排查时长；通过 Modbus RTU 总线将温度、电流、告警、事件记录统一上传中控 DCS 系统，实现全厂电机集中监控。本型号对比后缀带 E、带涂层的衍生款，缺少增强诊断面板与 PCB 防潮防腐涂层，更适合干燥洁净室内控制柜；老旧设备常见故障为内部采样回路衰减、通讯端口老化，出现电机保护误动作、数据离线，更换同型号原装继电器即可恢复完整保护能力。

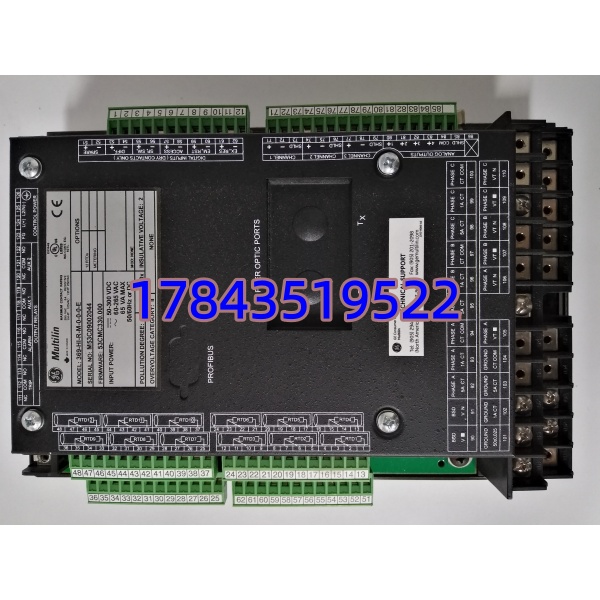

GE 369-HI-R-M-0-0-0-0
应用场景与行业案例
工程痛点描述
工业现场长期运行共性隐患：老旧 369 系列继电器采样电路老化，电机过载、接地故障拒动或频繁虚假跳闸；无三防涂层机型在潮湿、粉尘柜体内部 PCB 氧化加速，测温通道漂移，电机轴承过热无法提前预警。原厂全线停产，长采购周期内只能临时切除部分电机保护，设备运行存在烧毁风险，安监、电力校验无法通过。
典型应用场景
- 火力发电厂辅机系统 – 引风机、送风机、循环水泵电机保护大功率辅机 24 小时连续运行，12 路 RTD 多点测温实时监控轴承温升，短路、堵转故障毫秒级跳闸，避免风机飞车事故。
- 石油化工炼化装置 – 工艺泵、压缩机、搅拌电机测控多台电机集中组网，Modbus 总线上传能耗与温度数据，故障录波功能快速定位工艺波动引发的电机故障。
- 冶金钢铁厂区 – 除尘风机、冷却水泵、辊道驱动电机多变频负载工况，宽频电流采样适配变频器输出波形，电流不平衡保护防止绕组偏载烧毁。
- 市政大型水处理厂 – 进水提升泵、曝气风机、污泥输送电机全厂电机能耗计量统计，热模型过载保护适配间歇启停工况，降低设备维护频次。
真实案例
北方某化工园区循环水站年度校验，运维检测多台 369-HI-R-M-0-0-0-0 继电器 RTD 测温数值每日持续漂移，多次出现轴承超温漏告警。原厂反馈 369 系列已停产，海外调货三个半月，水泵无完整保护运行存在定子烧毁隐患。采购全新原装现货 3 天到场完成更换，12 路测温通道线性恢复出厂标准，电机保护逻辑动作准确，顺利通过园区安全专项检查。
核心卖点与差异化
- 一体集成 12 路 RTD 测温 + 全套电量计量，省去额外温度采集模块、电力变送器，降低柜内布线与备件种类
- 内置自适应电机热模型，区分冷热态过载曲线，兼顾设备安全与连续生产，减少非计划停机
- 故障录波 + 事件日志双记录机制，跳闸波形永久存储，无需外接录波装置即可完成故障溯源
- 标准 Modbus RTU 工业总线，无缝对接主流 DCS、PLC 系统，无需额外协议转换模块
- 出厂全保护逻辑、全测温通道 24 小时带载老化测试，可同步提供保护动作仿真波形、纸质质检报告
- 现货库存无需等待原厂长交期，整机提供 12 个月质保，电流采样、RTD 采集、通讯端口硬件故障支持换新
