描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 处理器 | Intel EP80579 四核，1066 MHz / AMD G‑Series 1.2 GHz |
| 操作系统 | QNX Neutrino 实时系统 |
| 内存 / 存储 | 内置 RAM + 闪存，支持程序 / 数据存储 |
| 供电 | 18–36 VDC，冗余输入；功耗约 12 W |
| 通信接口 | 4× 以太网（10/100 Mbps，含 IONet）、USB 2.0、RS485 |
| 本地 I/O | 2× 霍尔脉冲输入（0–50 kHz）、2× 模拟输入（4–20 mA/0–10 V）、4× 数字 I/O |
| 冗余模式 | 支持 TMR（三重化）、双冗余、单工 |
| 安全等级 | SIL3 认证，符合 API 670 |
| 工作温度 | −40℃ ~ +85℃（3000 m 海拔降额至 65℃） |
| 湿度 | 5%–95% RH，无冷凝 |
| 尺寸（宽 × 深 × 高） | 166×168×85 mm（带安装耳 203 mm 宽） |
| 安装方式 | 19 英寸机架 / DIN 导轨 |
| MTBF | 414,248 小时（30℃） |
产品深度介绍

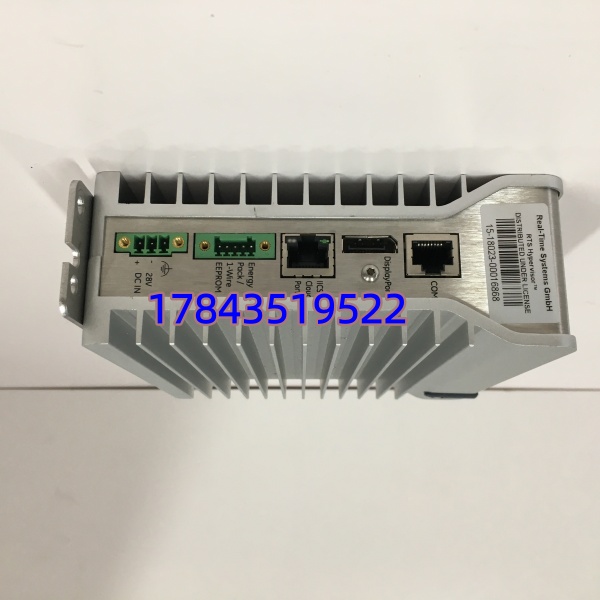

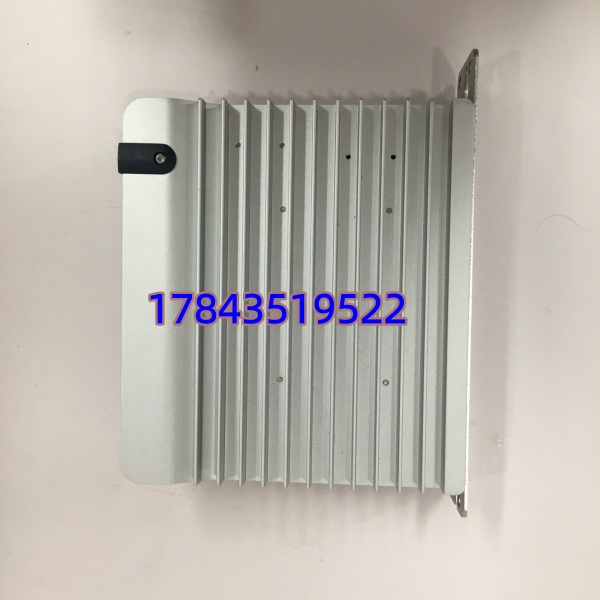

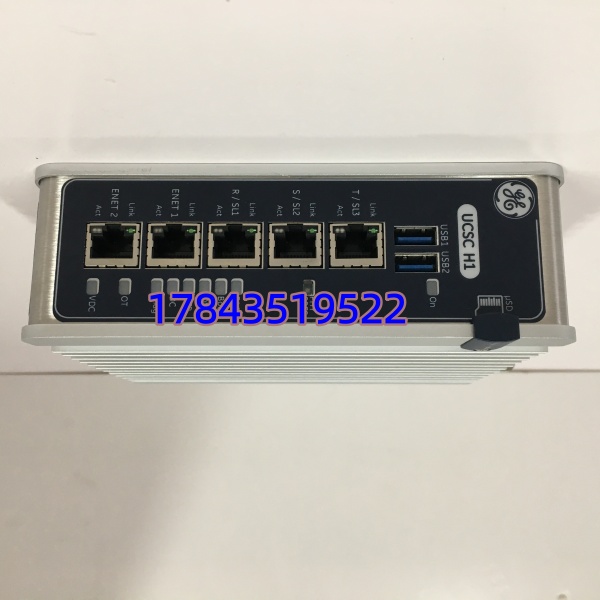

GE IS420UCSCH1A‑F‑V0.1‑A 是 Mark VIe 系统的紧凑型高性能控制器（UCSC），作为涡轮 / 过程控制的 “大脑”，负责执行控制算法、联锁保护、I/O 扫描与网络通信，原生支持 TMR 三重化冗余，是电站关键控制的首选主控单元。
它采用无风扇、全密封加固设计，宽温、抗振动、抗电磁干扰，可在火电、核电、油气、化工等极端环境长期稳定运行。配套 ToolboxST 软件，支持在线配置、诊断与固件升级，调试与维护高效便捷。
应用场景
- 火电 / 联合循环电站：燃气轮机、蒸汽轮机主控，实现转速 / 负荷控制、排气温度保护、燃烧优化、超速保护（OSP）。
- 核电 / 电站辅机：核岛 / 常规岛涡轮与关键辅机控制，满足 SIL3 与核级环境要求。
- 油气 / 海上平台：压缩机组、涡轮发电机控制，抗盐雾、抗振动，保障连续运行。
- 工业过程 / 化工：高压釜、锅炉、压缩机等关键设备的实时控制与安全联锁。
质检流程
- 原厂核验：序列号、固件版本（V0.1‑A）、合格证、装箱单核对。
- 上电自检：冗余电源、CPU、网络、I/O 自检，无报错。
- 功能测试：IONet 通信、冗余切换、本地 I/O 精度、控制算法验证。
- 老化测试：24 小时满载运行，温升值≤30℃，无异常。
- 绝缘 / 耐压：端子对地≥1 GΩ；1500 VAC/1 分钟无击穿。
- 包装出货：防静电袋 + 防震纸箱，附测试报告与校准数据。
避坑指南
- 固件版本匹配：V0.1‑A 需与 Mark VIe 系统固件兼容，跨版本易通讯异常。
- 冗余配置正确：TMR 模式必须 3 套同步，缺一路会降级，影响 SIL3。
- 供电规范：18–36 VDC，正负极严禁反接，否则烧毁模块。
- 散热空间：上下≥80 mm、左右≥50 mm，高温会降精度、缩寿命。
