描述
产品深度介绍

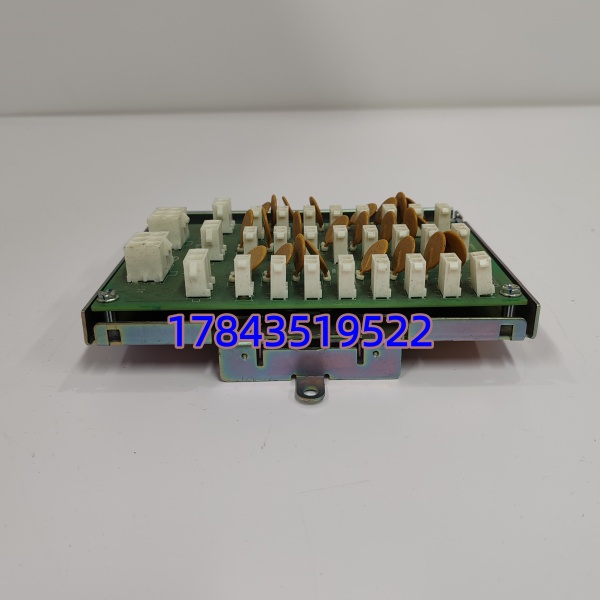

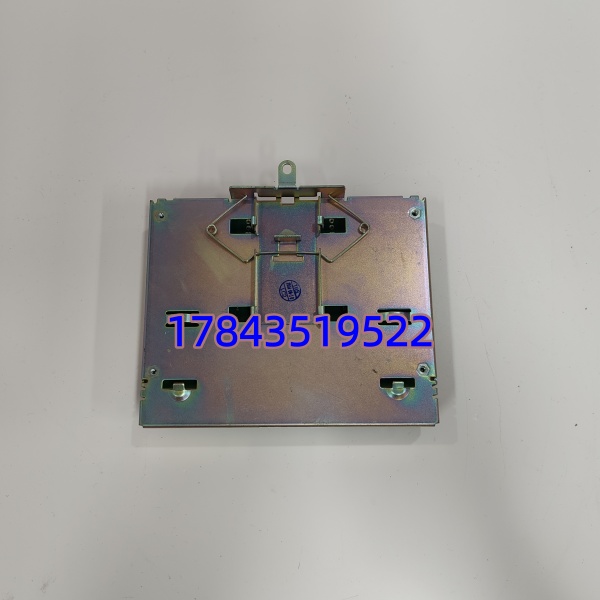

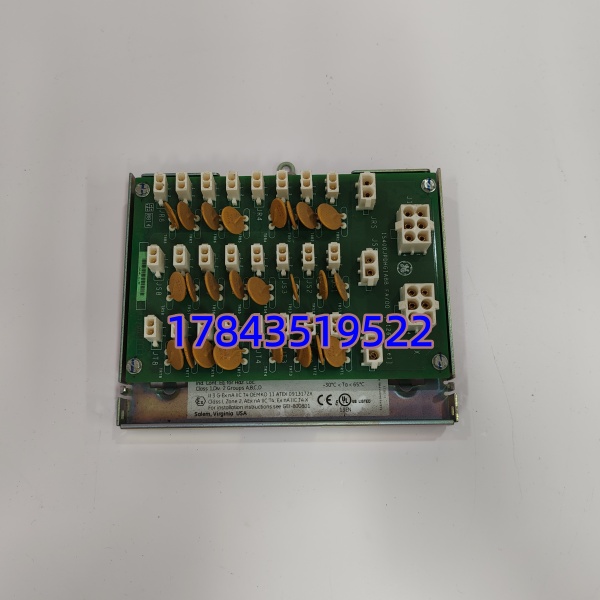

IS400JPDHG1ABB是 GE Mark VIe 系统的核心配电板卡，专为燃气 / 蒸汽轮机控制设计。接收双路 28V DC 控制电源与 24V/48V DC 湿化电源，经内部熔丝矩阵分配至各 I/O 模块、控制器及通讯设备，具备过流、短路及接地故障检测功能，支持冗余电源无缝切换，保障涡轮控制系统供电稳定。
IS410JPDHG1A是配套的辅助电源扇出模块，负责扩展供电回路与故障诊断。提供多路受控电源输出，集成电压监测、负载均衡及故障上报功能，可与 IS400JPDHG1ABB 组合构建完整冗余供电架构，广泛应用于发电、油气等关键场景，降低停机风险。
关键技术规格
| 参数项 | IS400JPDHG1ABB | IS410JPDHG1A |
|---|---|---|
| 输入电压 | 28V DC（控制）、24V/48V DC（湿化） | 28V DC（辅助控制） |
| 输出通道 | 12 路熔丝保护输出 | 8 路受控扇出输出 |
| 保护特性 | 过流 / 短路 / 接地故障检测 | 过压 / 欠压 / 过载监测 |
| 工作温度 | -30℃～+65℃ | -20℃～+60℃ |
| 安装方式 | DIN 导轨 | DIN 导轨 |
| 尺寸 | 235×108×50 mm | 178×145×56 mm |
| 重量 | 约 1.5 kg | 约 0.8 kg |
| 冗余支持 | 双输入冗余 | 冗余负载均衡 |
质量检测流程
- 入库核验：核对原厂装箱单、序列号，板卡无变形、金手指完好
- 外观检查：无腐蚀、划痕、维修痕迹，螺丝无拆卸印记
- 通电测试：接入 Mark VIe 测试机架，满载 24 小时，记录温升与稳定性
- 功能检测：全回路电压输出正常，熔丝保护、故障报警功能达标
- 冗余验证：双路输入切换测试，无断电、无数据丢失
- 通讯验证：与系统控制器通讯正常，故障信息上传无误
- 质检包装：防静电袋密封，气泡膜 + 纸箱，贴 QC 合格标签
技术避坑指南
1. 熔丝规格错配
- 问题：频繁熔断或保护失效，导致供电中断
- 避坑：严格按原厂规格配置熔丝（28V 回路 3A、24V 回路 5A）
- 案例：某电厂误用 10A 熔丝，短路时未保护，烧毁 I/O 模块
2. 冗余输入反接
- 问题：电源冲突、模块烧毁、系统瘫痪
- 避坑：双路 28V 输入极性严格一致，标识清晰、接线复核
- 教训：曾因正负极反接，上电瞬间模块冒烟，停机 8 小时
3. 接地不良干扰
- 问题：电压波动、误报警、通讯异常
- 避坑：模块接地端子与机柜地可靠连接，屏蔽层单端接地
- 警示：接地电阻 > 4Ω 时，干扰明显增加，影响涡轮控制精度
4. 输出负载过载
- 问题：电压跌落、模块过热、保护停机
- 避坑：单路输出负载≤3A，总负载≤15A，预留 20% 余量
- 数据：IS400JPDHG1ABB 总功耗≤40W，超负载会触发过热保护
5. 静电防护缺失
- 问题：内部电路击穿、模块报废
- 避坑：干燥环境必须戴防静电手环，金手指禁手触
- 教训：冬季无防护操作，静电损坏电压监测芯片，维修成本高
常见问题解答
Q1：这两个模块必须配套使用吗？
A：推荐配套。IS400JPDHG1ABB 负责主电源分配，IS410JPDHG1A 负责辅助扇出与诊断，二者在 Mark VIe 系统中协同构建冗余供电架构。单独使用需重新配置供电回路，可能影响系统稳定性。
Q2：支持热插拔吗？
A：不支持。电源模块带电插拔会导致背板浪涌、短路或模块烧毁，必须断电更换；冗余配置下也需停机操作，避免供电波动影响涡轮控制。
Q3：可以替代旧款 JPDD 模块吗？
A：可兼容替代旧款 IS400JPDDG1ABB，引脚与功能一致，直接替换即可；需核对熔丝规格与跳线配置，避免参数差异导致故障。
Q4：停产了吗？能买到全新原装吗？
A：未停产，属于 Mark VIe 系统标准备件，原厂交期 6–10 周。我们库存为全新原装，来自授权渠道，可序列号官网核验，质保 12 个月，交期快。
Q5：质保多久？包含哪些范围？
A：提供12 个月质保，覆盖非人为损坏的硬件故障、出厂缺陷；人为磕碰、违规接线、超负载使用不在质保内，可提供测试视频核验。
