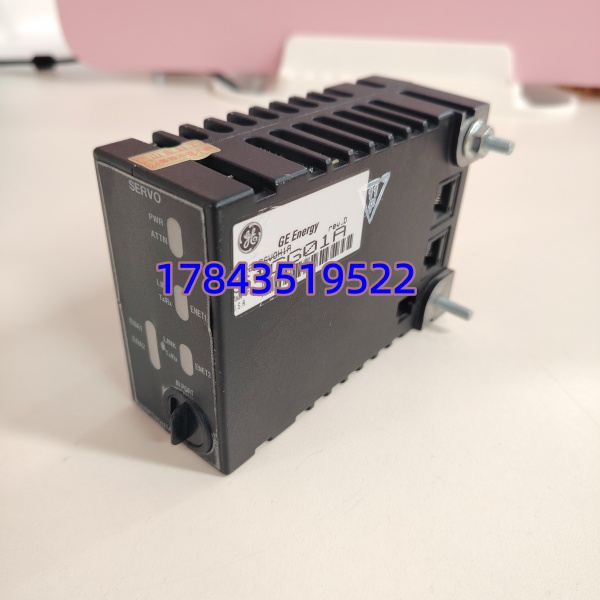

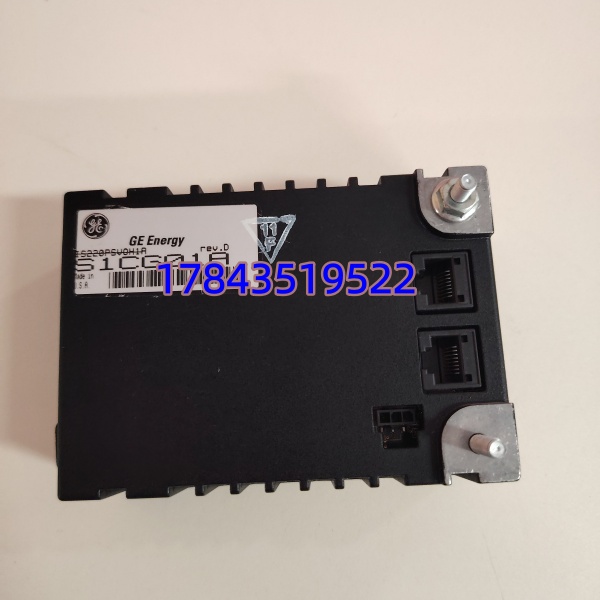

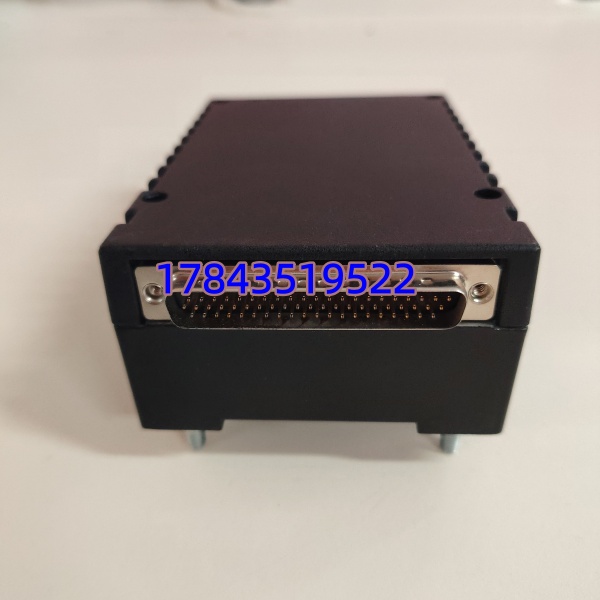

GE IS220PSVOH1A | Mark VIe 伺服控制模块 涡轮系统备件

描述

产品深度介绍

GE IS220PSVOH1A 是Mark VIe 涡轮控制系统的核心伺服驱动模块，专为燃气轮机、蒸汽轮机的燃料阀、蒸汽阀精密控制设计。作为伺服控制包（PSVO），它集成 WSVO 伺服驱动电路，管理2 个独立伺服阀位置回路，接收控制器指令并驱动执行机构，实现转速、功率、流量的闭环精确调节。

模块配备双冗余以太网端口，支持 100Mbps 全双工通讯，保障控制链路可靠；宽温设计（-40°C~+70°C）适应电站极端环境；支持热插拔，维护无需停机。作为 GE 第三代涡轮控制核心备件，广泛应用于发电、油气行业的关键机组，是保障机组稳定高效运行的关键部件。

GE IS220PSVOH1A

关键技术规格

GE IS220PSVOH1A

入库质检全流程

1. 入库验收核验核对原厂标签型号、序列号，检查外壳无变形、无划痕，金手指无氧化、无插拔损伤，原厂合格证、装箱单齐全，完成来源溯源。
2. 上机功能实测使用 Mark VIe 原厂测试机架，接通 24V DC 冗余电源：

• 通电自检：Power 常亮、ENet1/ENet2 闪烁、Attn 熄灭
• 通讯测试：双以太网端口与控制器握手成功，数据收发正常
• 伺服驱动：驱动 WSVO 伺服阀，位置反馈精度达 0.1%
• 老化测试：满载连续运行 24 小时，温升正常、无报错

1. 电气参数检测用 Fluke 115 万用表测量：

• 绝缘电阻：500V 摇表测试＞10MΩ
• 接地连续性：符合 EN 61000 标准
• 电源输入：24V DC±10% 范围内稳定，无纹波

1. 固件与配置备份读取并记录固件版本（如 REV-G），备份默认网络参数、伺服回路配置，拍摄 DIP 开关设置照片存档，确保替换配置一致。
2. 成品封装出库质检员签字确认后，用防静电袋真空密封，外层加气泡膜与硬质纸箱，贴附 QC 合格标签 + 型号标签，入库定位存放。

GE IS220PSVOH1A

现场安装避坑指南

1. 固件版本不匹配Mark VIe 系统对固件兼容性要求严格。曾遇新模块 REV-G 固件，旧系统 REV-F，导致伺服回路通讯中断、机组失控风险。✅ 避坑：更换前读取原模块固件版本，采购时明确要求同版本或兼容版本，必要时现场刷写固件。
2. 以太网端口接线错误双以太网端口分主 / 备链路，接反会导致冗余失效、通讯闪断。✅ 避坑：

• 端口标识：ENet1（主）、ENet2（备），按标签接线
• 网线采用超五类屏蔽线，单端接地
• 接线后用万用表测量线序，避免错序

1. 伺服阀反馈信号干扰模拟量反馈线与动力线同槽敷设，易受电磁干扰，导致位置漂移、控制波动。✅ 避坑：

• 反馈线用双绞屏蔽线，单独穿管，远离动力电缆
• 屏蔽层单端接地（模块侧），避免地环流
• 接线后测试反馈信号，波动应＜0.5%

1. 静电击穿风险模块集成高精度模拟电路，干燥环境静电可达数千伏，极易损坏芯片。✅ 避坑：

• 全程佩戴防静电手环，在防静电垫操作
• 模块取出后立即安装，避免长时间暴露
• 禁止用手触摸金手指与元件引脚
