产品深度介绍

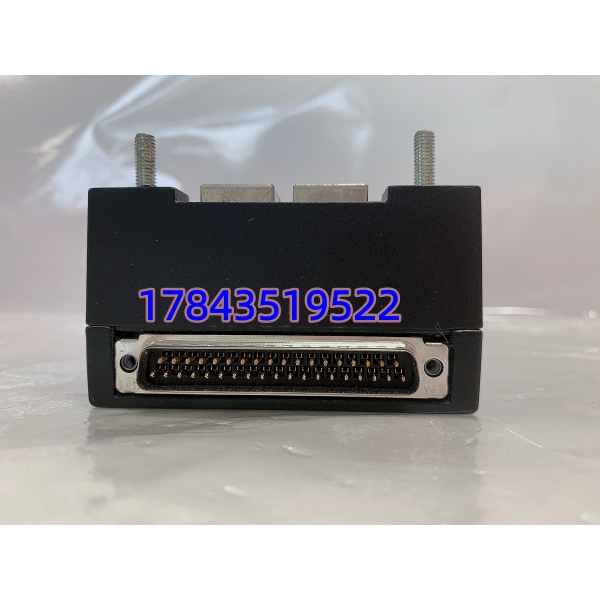

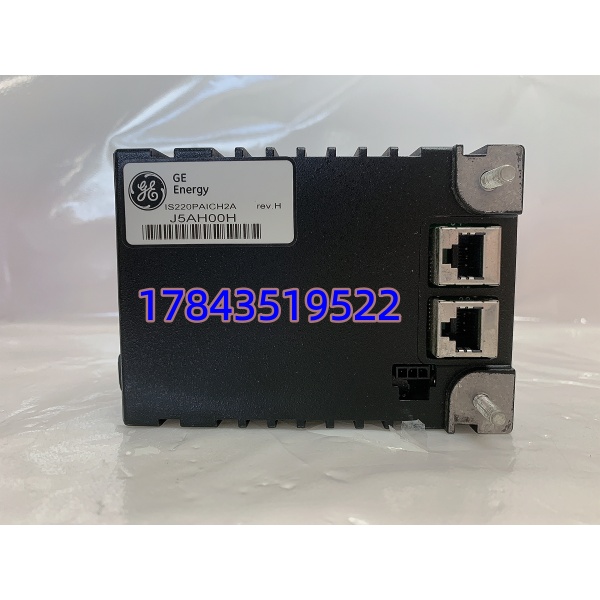

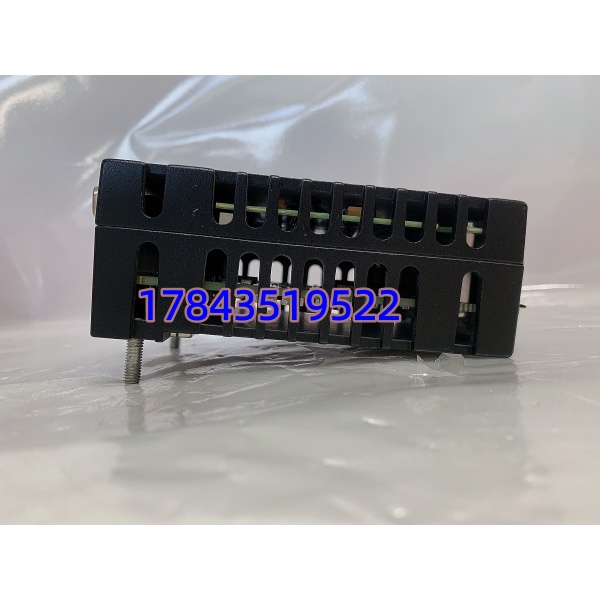

GE IS220PAICH2A 是 Mark VIe 涡轮控制系统的核心模拟 I/O 模块，用于燃气轮机、蒸汽轮机及发电机组的精密信号采集与控制输出。模块集成 BPPx 处理器板，通过双以太网口接入 I/O 网络，经 DC-37 针连接器连接端子板，实现现场模拟信号与控制系统的双向数据交互。
该模块提供 10 路模拟输入与 2 路电流环输出，支持多量程信号接入，具备 ±0.1% 高精度与 2500V 隔离能力，适应 – 40°C~+70°C 宽温环境。模块化设计支持热插拔背板，适配 TMR（三重冗余）架构，是发电、油气行业关键设备控制的可靠选择。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | IS220PAICH2A（336A4940CSP11） |
| 系统兼容 | GE Mark VIe Speedtronic 控制系统 |
| 模拟输入 AI | 10 通道：前 8 通道 5V/10V/4-20mA 可选；后 2 通道 1mA/4-20mA 可选 |
| 模拟输出 AO | 2 通道电流环：0-20mA；1 通道支持 0-200mA（特定配置） |
| 通信接口 | 双 RJ45 以太网（100Mbps）、DC-37 针端子板接口 |
| 精度 | ±0.1%（满量程） |
| 隔离电压 | 2500Vrms |
| 电源 | 24VDC |
| 工作温度 | -40°C ~ +70°C |
| 尺寸 | 约 170mm×100mm×35mm |
| 重量 | 约 0.72 kg |
| 安装方式 | Mark VIe 机架插拔式 |
技术避坑指南
- 固件版本不匹配
- 问题：固件差异导致 I/O 通讯中断或信号漂移
- 避坑：替换前读取原固件版本，采购时明确版本范围，必要时刷新匹配固件
- 案例：某电厂升级固件后，AI 信号偏差超 1%，降级至原版本恢复精度
- DC-37 接线错位
- 问题：端子定义混淆导致信号反接或短路
- 避坑：拍照记录旧接线，严格对照 Mark VIe 手册核对针脚定义
- 提醒：电流环输出正负极接反会导致执行器不动作，务必核对
- 冗余配置错误
- 问题：TMR 模式下模块未同步，导致系统切换故障
- 避坑：冗余机架需 3 个 I/O 包同步配置，单工模式仅用 1 个端口
- 警示：未按冗余规范配置，机组切换时可能触发停机保护
- 静电损坏风险
- 问题：模块静电敏感，冬季操作易击穿输入通道
- 避坑：全程防静电防护，模块取出后立即放入防静电袋
- 警示：曾有工程师未做防护，模块通电后 2 路 AI 烧毁，损失超万元
常见问题解答（FAQ）
Q1：IS220PAICH2A 支持热插拔吗？A：支持机架热插拔，但更换前需将系统切至安全模式，避免信号波动影响机组运行。TMR 冗余架构可不停机更换单块模块。
Q2：这个型号是否停产？A：GE IS220PAICH2A 目前在产，为 Mark VIe 系统主流 I/O 模块，市场有全新原装与库存现货，采购需核对 336A4940CSP11 物料号。
Q3：可以直接替换旧款 I/O 模块吗？A：同系列可直接替换，但需核对：
- 固件版本兼容
- 端子板型号匹配
- 通道量程配置一致
- 冗余模式设置正确
