・型号：IS215UCVEM09A・品牌：GE Vernova・系列：Speedtronic Mark VI
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 板卡类型 | 单宽 VME64 单板计算机，UCVE 控制器 |
| 内存配置 | 32MB DRAM；16MB Flash 存储操作系统与应用固件 |
| 操作系统 | QNX 实时操作系统，ToolboxST 做工程组态下载 |
| 前面板接口 | 1 路 10/100BASE‑T 以太网；2 路 RS232 串行调试口 |
| 总线 | VME64 背板总线，与机架 I/O 板卡数据交互 |
| 系统架构 | 支持单工、TMR 三冗余涡轮控制配置 |
| 供电 | VME 机箱背板供电，无独立电源 |
| 工作温度 | 0℃～+60℃，控制柜无凝露环境 |
| 湿度 | 5%‑95% RH，禁止结露 |
| 防护等级 | IP00，仅机箱内部使用 |
| 生命周期 | 原厂已停产；无全新原装；市场流通拆机翻新备件；固件版本必须匹配整套 Mark‑VI 装置基线，冗余系统控制器固件版本必须一致。 |
| 兼容边界 | 仅适配老款 Mark VI VME 机箱，不能用于 Mark VIe 系统；不可直接替换 IS215UCVEM08B 等其他 UCVE 版本；硬件版本、固件基线要与整机匹配。 |
产品介绍

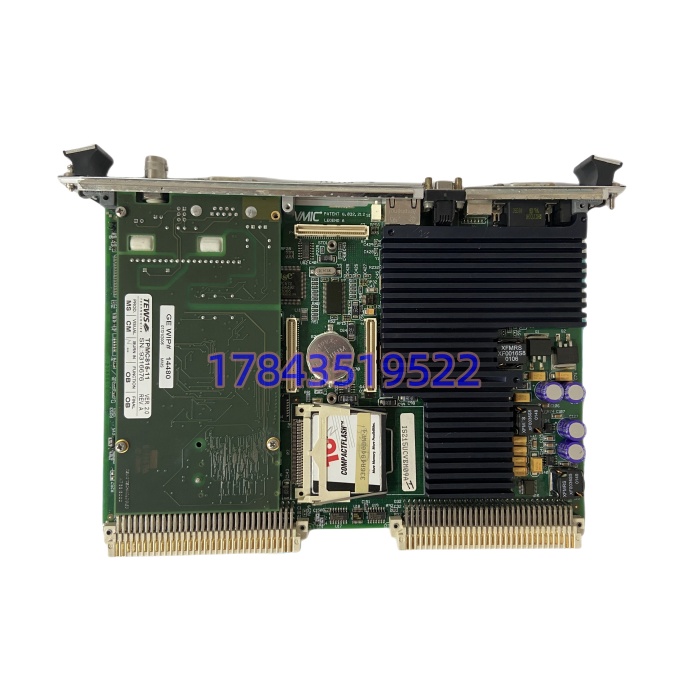

IS215UCVEM09A 是 Mark VI 燃机 / 汽机控制系统的核心运算板，整套机组调速、保护、阀控制逻辑全部跑在这块 VME 板卡上，依靠 VME 背板驱动各类 I/O 板，以太网对外连接操作员站，串口用于调试通讯，支持 TMR 三冗余容错配置。
坦白讲现场很容易把 Mark VI 与 Mark VIe 硬件搞混，两者硬件完全不互通。就算板卡可以插入 VME 槽位，固件版本与整机基线不匹配，会出现逻辑运算异常、I/O 通讯中断、TMR 冗余无法同步。板卡自带 Flash 存储固件，拆机备件不一定自带与现场一致的机组工程，这点采购备件很容易忽略。板卡散热片老化、背板接触不良、机箱浪涌是现场常见故障诱因。
应用场景与行业案例
该板一旦故障，涡轮机组保护、调速逻辑直接失效，会造成燃机 / 汽机非计划跳闸。属于电厂高风险关键备件。机柜散热变差、VME 背板金手指氧化、电源浪涌是主要故障诱因。
- 联合循环电厂燃气轮机：Mark‑VI TMR 冗余燃机控制机架，整套机组保护与调节逻辑运行在 UCVE 控制器，停机代价极高。
- 火电汽轮机组老改造项目：存量 Mark‑VI 汽机控制系统，硬件架构固化，改造替换硬件成本高。
- 机组大修备件项目：备件到货优先离线核对固件版本，不要等到停机窗口才暴露版本不兼容。
我在现场遇到过一个案例。某联合循环机组 Mark‑VI TMR 机架其中一块 IS215UCVEM09A 硬件损坏。采购回一块标签型号一致的拆机板，插入 VME 机箱硬件识别正常。但是 TMR 三冗余无法同步，机组只能降为单工模式运行。反复检查 VME 背板、通讯线缆没有问题，核对固件版本，备件固件版本低于机组运行基线。刷写与在线控制器一致固件版本后，TMR 冗余握手恢复正常，机组回到完整容错状态。事后台账备注：采购 IS215UCVEM09A，务必确认固件基线，区分 Mark VI / Mark VIe 硬件。
