描述
产品深度介绍

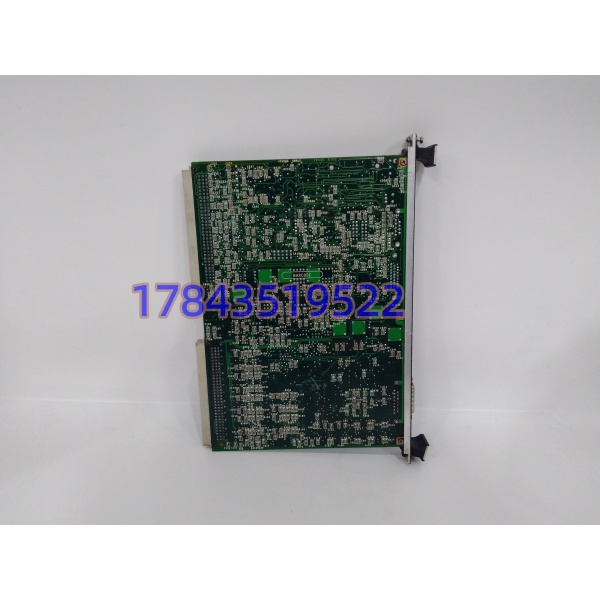

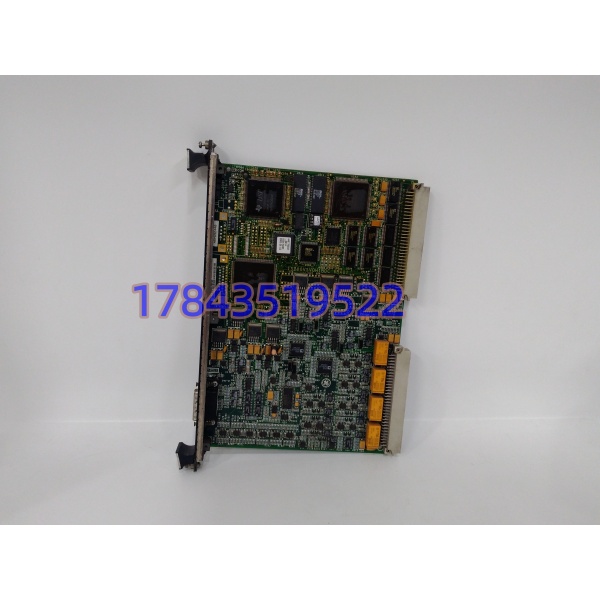

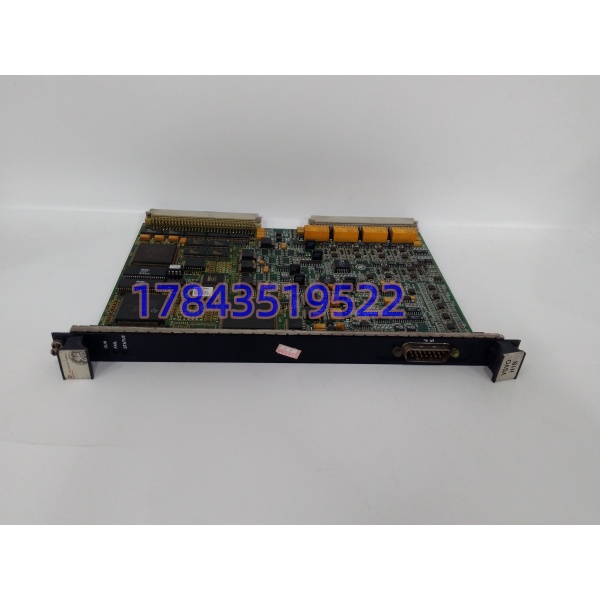

GE IS200VSVOH1BDC（VSVO）是 Mark VI 涡轮控制系统核心伺服板卡，主要应用于燃气轮机、蒸汽轮机机组，用于精准控制燃油阀、主汽调门等电液伺服执行机构。板卡独立运行伺服闭环算法，依托 LVDT 传感器采集阀门位置信号，实现高精度阀位调节。
该板卡适配单工与三冗余 TMR 机组架构，可对接有源 / 无源转速传感器，搭配 IS200TSVOH 系列端子板使用。相比通用 I/O 模块，它自带伺服输出故障自锁继电器，满足电厂机组安全保护逻辑，广泛用于火电、联合循环发电机组改造与备件替换场景。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | IS200VSVOH1BDC |
| 简称代号 | VSVO 伺服控制板 |
| 适配系统 | GE Mark VI Speedtronic |
| 伺服通道数量 | 4 路独立伺服输出 |
| 反馈类型 | LVDT 阀位反馈 |
| 转速信号输入 | 2 ~ 14,000 Hz 脉冲速率 |
| 冗余模式 | 支持单工、TMR 三冗余配置 |
| 状态指示灯 | RUN (绿) / FAIL (红) / STATUS (橙) |
| 前面板接口 | J5 外部信号连接器；P1/P2 VME 背板接口 |
| 工作环境温度 | 0 ℃ ~ 60 ℃ |
| 安装方式 | VME 标准机架插槽安装 |
| 配套端子板 | IS200TSVOH1B（TSVO 端子板） |
| 处理器 | TMS320C32 DSP，本地闭环运算 |
入库质检标准
- 入库验收检测 来源追溯：核对外箱标签、PCB 丝印完整型号 IS200VSVOH1BDC，查验序列号连续性； 外观检验：电路板无腐蚀、无维修飞线、电容无鼓包、金手指无磨损氧化； 附件核对：原厂防静电袋完整，随货标注序列号台账。
- 上机功能测试 测试平台：搭建 GE Mark VI 仿真测试机架 测试项目： ・上电自检，观测 RUN/FAIL/STATUS 指示灯时序 ・VME 总线通讯扫描，ToolboxST 正常识别硬件 ID ・4 路伺服通道逐通道输出仿真测试 ・LVDT 激励与反馈信号闭环模拟 ・连续 24 小时通电老化测试，记录温升状态 测试完成出具书面质检报告，可向客户提供测试实拍影像。
- 电气参数测试 绝缘电阻测试（500V 摇表）；电源输入回路通断检测；输出回路短路保护功能验证。
- 固件信息记录 读取板卡 DSP 固件版本，完整记录存档；如果客户有指定固件版本需求，可提前确认固件刷新可行性。
- 最终包装出库 质检合格粘贴 QC 合格标签；独立防静电袋真空封装；外层气泡膜加固纸箱，避免运输震动造成元件虚焊。
