描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 完整型号 | IS200VAICH1DAB（VAIC 板） |
| 通道配置 | 20 路模拟输入，4 路模拟输出 |
| 支持输入信号 | 4~20mA、±10VDC、±1mA 变送器信号 |
| 输出信号规格 | 2 路 0~20/0~200mA 可调；2 路固定 4~20mA |
| A/D 转换 | 16 位高精度采样 |
| 背板总线 | VME64 标准 6U 板型 |
| 系统架构 | 支持 Simplex 单重、TMR 三冗余配置 |
| 配套端子板 | TBAIH1C、STAI 系列端子接口板 |
| 扫描周期 | 标准 10ms（100Hz） |
| 工作环境温度 | 0 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%～95%，无冷凝 |
| 供电来源 | VME 背板 + 5V 供电 |
| 涂层工艺 | PCB 带防潮三防涂层 |
产品深度介绍

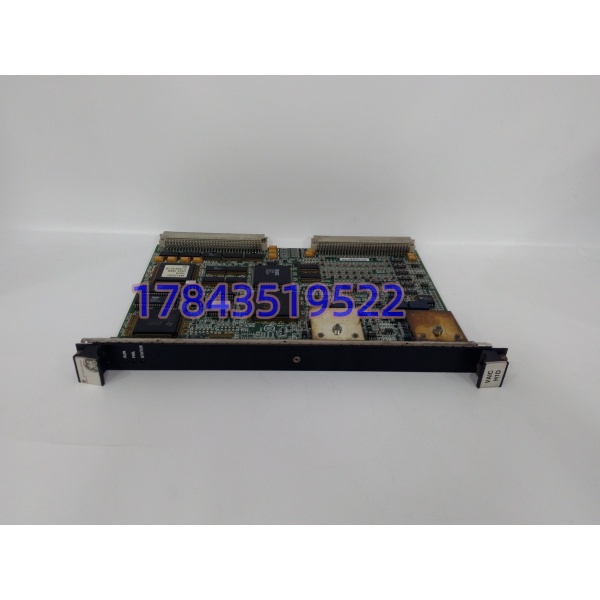

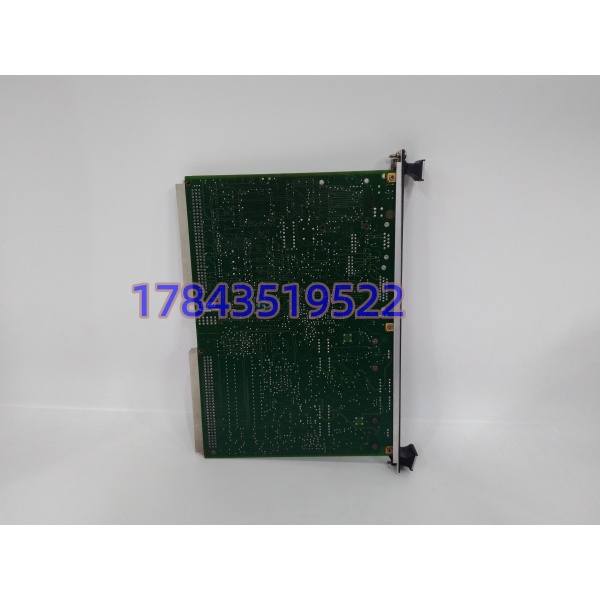

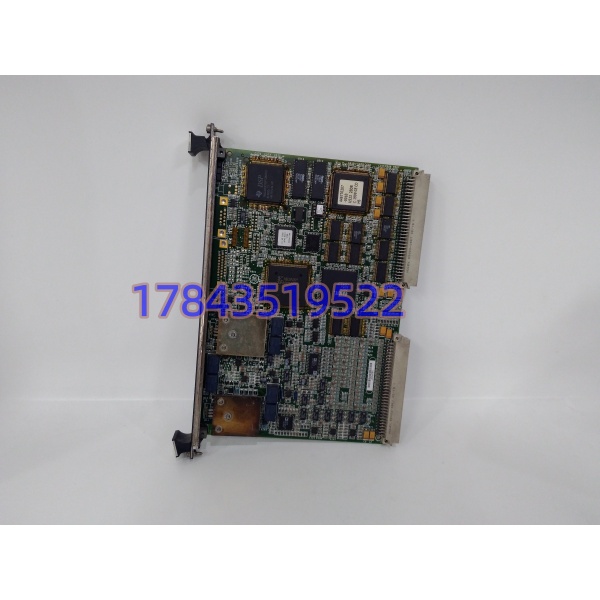

IS200VAICH1DAB（VAIC）是 GE Mark VI 轮机控制系统核心模拟 I/O 板卡，专门用于燃气轮机、蒸汽轮机控制回路。板卡采集压力、温度、燃油流量、阀位反馈等模拟信号，同时输出 4~20mA 控制信号驱动燃油阀、防喘振阀等执行机构。
硬件适配 TMR 三冗余安全架构，三套机架同步采集信号，硬件自动表决，单块 VAIC 故障不会直接触发机组跳闸。必须搭配外部端子板完成现场线缆转接，板卡本身无直接接线端子。同系列不同修订版本硬件引脚兼容，但固件存在差异，更换前务必核对版本信息。 区分型号：IS200VAICH1DAB 不能直接用于 Mark VIe 平台，VI 与 VIe 硬件架构互不通用。
应用场景与行业案例
燃气轮机、联合循环电厂普遍使用 Mark VI 控制系统。VAIC 板承载机组关键调节回路，一旦卡件故障，阀位控制失效，严重时引发机组跳机。原厂标准订货周期长，机组无法长期带病运行。
典型应用场景：
- 联合循环电厂 – 燃气轮机本体控制 燃油压力、排气温度、防喘振阀反馈采集，调节阀闭环控制。
- 热电联产 – 蒸汽轮机辅控系统 润滑油压力、EH 油压、阀位 LVDT 信号采集。
- 石油化工 – 大型离心式压缩机控制 压缩机防喘振回路、入口导叶调节信号处理。
- 油气管道 – 压气站燃气轮机驱动机组 转速辅助监测、燃料气调节控制。
- 冶金自备电厂 – 余热锅炉配套燃机控制系统 工艺参数监测与烟气调节回路控制。
案例：南方某联合循环电厂抢修 夏季用电高峰期间，#1 燃机防喘振阀反馈信号持续波动，检修确认机架 IS200VAICH1DAB 通道调理电路老化。原厂订货周期 12 周，机组处于单测点运行，存在喘振停机风险。 我方搭建 Mark VI 仿真测试平台，完成全部通道量程校验、VME 总线通讯测试，3 天安排物流送达。运维班组停机窗口完成板卡更换，下载组态后全部模拟回路恢复稳定。后续电厂储备同款板卡作为应急备件。
质量透明化检测流程
- 入库验收检测 来源追溯：核对板卡序列号、铭牌标识完整；排查 PCB 有无打磨、重喷码痕迹； 外观检查：VME 金手指无氧化、电容无鼓包，无维修焊接痕迹；核查三防涂层完好。
- 上机功能测试 测试平台：Mark VI VME 仿真机架； 通电自检：核对板卡上电初始化状态； VME 背板通讯测试，无硬件故障告警； 模拟信号逐通道输入，校验 A/D 采集线性度； 模拟量输出全量程测试，验证 4~20mA 输出精度； 持续 24 小时通电老化，监测温升与信号稳定性。可提供测试照片与记录。
- 电气参数测试 500V 摇表执行绝缘测试，绝缘阻值＞10 MΩ；校验背板供电回路电流。
- 固件与版本存档 登记板卡硬件修订版本；拍照留存正面型号标签。
- 最终质检包装 检测人员归档全部测试记录；独立防静电袋密封，外层气泡膜防护；粘贴 QC 合格标签，标注检测日期。
