产品深度介绍

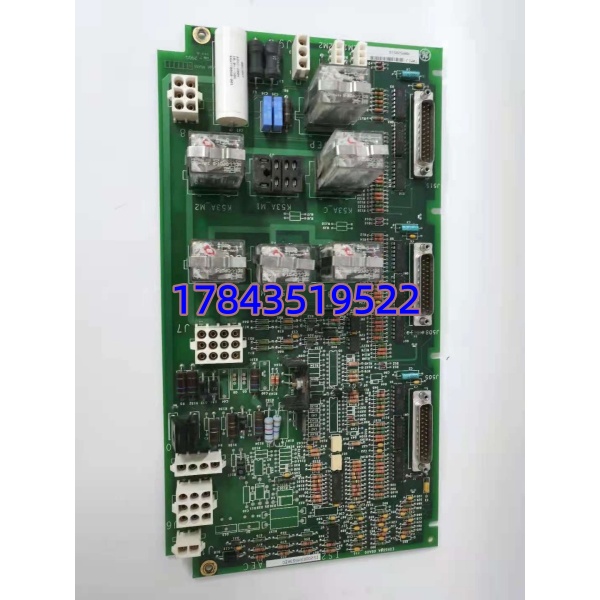

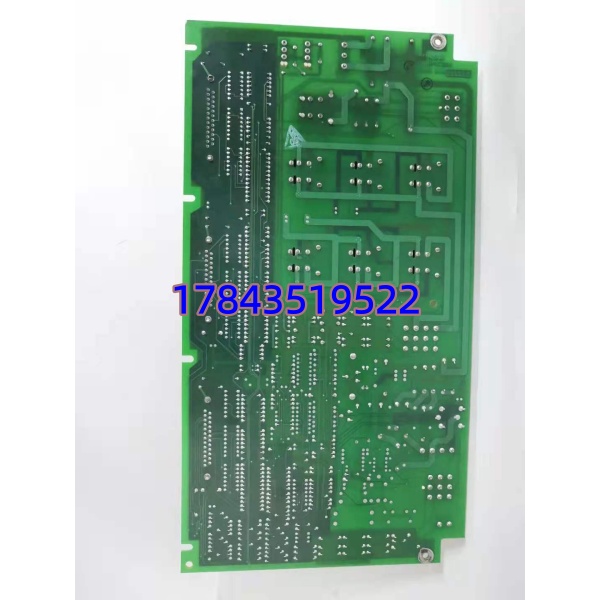

GE IS200EXHSG3AEC（MRP528516）是 EX2100 静态励磁柜专属高速继电器驱动板，承担励磁功率回路接触器的驱动与状态采集工作。板卡集成 7 路独立固态驱动回路，专门控制起励接触器、灭磁开关、整流桥旁路等关键直流接触器；每一路配套触点反馈采集电路，实时监测接触器分合状态并通过专用并行背板上传 AVR 主控。内部集成过流、短路硬件保护，驱动回路异常时自动切断输出，防止接触器线圈烧毁；全板三防涂层工艺，适配电厂励磁柜高温、粉尘、震动恶劣工况。面板预留多组多针连接器与 D-SUB 通讯接口，布线分区清晰，是发电机组励磁回路接触器控制故障抢修专用替换备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整物料编号 | IS200EXHSG3AEC / MRP528516 |
| 适配系统 | GE EX2100 静态励磁、Mark VI 燃机 / 汽机控制系统 |
| 驱动通道数量 | 7 路独立隔离继电器驱动回路 |
| 适配负载电压 | 125V DC 直流接触器线圈 |
| 反馈采集功能 | 同步采集 7 路接触器辅助触点分合状态 |
| 背板总线 | EX2100 励磁专用并行控制背板 |
| 机架供电 | 背板 24V DC 馈电，整机功耗 4.2 W |
| 外部连接器 | 3 路 D-SUB 垂直接口、8 组多针插头端子 |
| 硬件保护 | 每路驱动独立过流、短路瞬时封锁保护 |
| 安装规格 | EX2100 控制柜单槽位卡扣式机架安装 |
| 工作环境温度 | -20 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +70 ℃ |
| 防护等级 | IP20，仅控制柜内部安装 |
| 适配负载 | 起励 K53、灭磁 KDEP、整流旁路 K41 励磁接触器 |
应用场景与行业案例
该驱动板掌控励磁系统灭磁、起励核心功率开关，板卡损坏后机组无法正常起励、故障时不能可靠灭磁，存在转子过电压烧毁风险，安监不允许机组长期带病运行。
典型应用场景：
- 火力发电厂 – 汽轮发电机组 EX2100 励磁柜驱动灭磁开关、起励接触器、整流桥旁路接触器，机组并网、跳闸工况自动投切励磁功率回路。
- 联合循环电厂 – 燃气轮机静态励磁系统燃气机组启停阶段自动投切起励回路，故障跳闸瞬时闭合灭磁回路，抑制转子感应过电压。
- 水电厂 – 水轮发电机组励磁装置水轮机甩负荷工况快速触发灭磁保护，防止转子绕组过压击穿绝缘层。
- 自备燃气电站 – 小型分布式发电机组整套励磁功率接触器集中驱动与状态监测，保障孤网、并网工况励磁稳定输出。
真实案例：北方某联合循环电厂 #1 燃机 EX2100 励磁柜 IS200EXHSG3AEC 单路驱动通道老化，机组跳闸时灭磁开关无法可靠闭合，系统持续报励磁过压告警。原厂海外调货周期 8 周，长期无有效灭磁保护存在转子绕组击穿风险。采购我方全新原装现货，48 小时送达厂区，整机断电更换驱动板后，起励、灭磁接触器分合逻辑全部恢复正常，励磁保护功能完整投用，后续电厂采购两块同款作为常备应急备件。
