描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整物料型号 | IS200ERDDH1ABA，基础型号 IS200ERDDH1A |
| 适配系统 | Mark VI 涡轮控制器、EX2100 静态励磁整套机架 |
| 安装背板 | 单机模式：ERBP 背板；冗余双机模式：ERBP+ERRB 双背板搭配两块 ERDD 板 |
| 工作模式 | Simplex 单机模式、Redundant 1+1 冗余模式 |
| 继电器控制逻辑 | 单机：管控 K3 充磁继电器；冗余：管控 K41 释磁灭磁继电器 |
| 监测采集回路 | 直流母线 DC link 电压、励磁输出场压、分流器输出电流、IGBT 门极驱动状态、功率桥温度 |
| 供电规格 | 机架背板 24 VDC 直流供电，整机典型功耗 3.5 W |
| 保护机制 | 母线过压动态泄放、IGBT 驱动故障闭锁、励磁过流硬件限流、超温停机保护 |

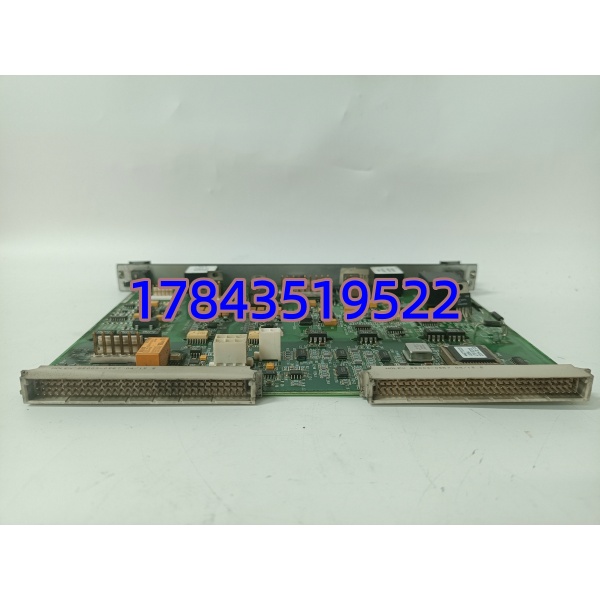

| 接口类型 | 两侧欧式 VME 标准背板连接器，前置状态指示灯 |
| 工作温区 | -30 ℃ ~ +65 ℃；存储温度 -40 ℃ ~ +85 ℃ |
| PCB 防护工艺 | 整机 S1 级工业三防涂层，耐受电厂粉尘、冷凝水汽、微量硫化腐蚀气体 |
| 抗振动标准 | IEC 60068 工业振动等级，适配汽轮机房持续低频振动环境 |
| 整机尺寸 | VME 单槽标准尺寸，重量约 0.36 kg |
| 配套同系列板件 | IS200EROC、IS200EACT 励磁辅助板、IS200ESEL 端子采集板 |

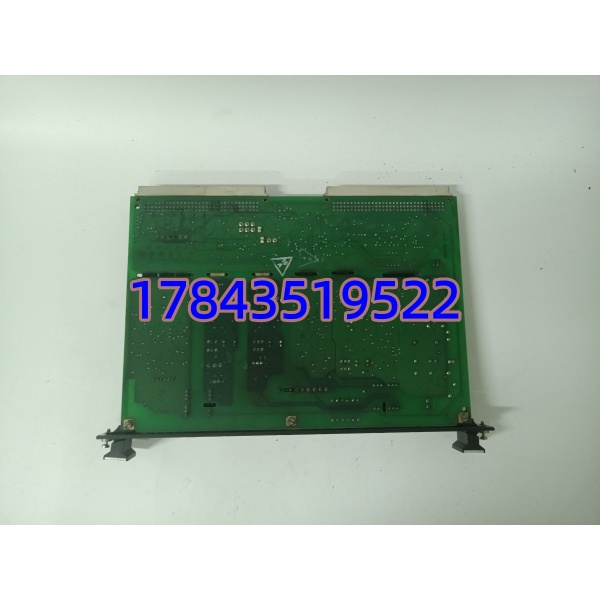

产品深度介绍

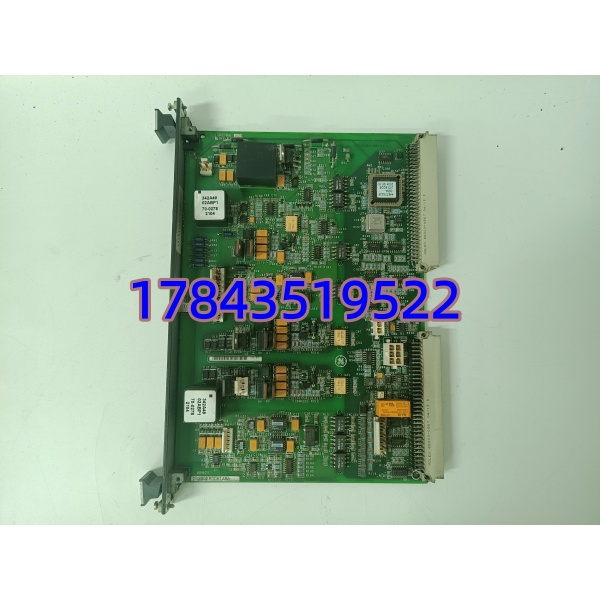

IS200ERDDH1ABA 是 EX2100 静态励磁系统核心功率控制板，整套汽轮发电机励磁功率桥的信号中枢，直接管控 IGBT 励磁主回路驱动与过压泄放保护。板卡分为两大核心功能：一是输出多路隔离门极驱动信号，精准控制励磁 IGBT 导通角，稳定发电机转子励磁电流；二是内置动态放电回路，当机组甩负荷、故障分闸导致直流母线电压骤升时，瞬时导通放电回路吸收多余能量，避免 IGBT 功率器件过压击穿损坏。同时实时采集励磁桥全部运行参数，上传 Mark VI 控制器做励磁闭环调节与故障预警。硬件区分两种运行架构：单机单套励磁仅需一块 ERDD 板安装在 ERBP 背板，管控 K3 充磁回路；关键机组 1+1 冗余励磁需两块 IS200ERDDH1ABA，分别安装 ERBP 与 ERRB 背板，协同管控 K41 快速释磁继电器，故障时无缝切换灭磁保护逻辑。全域喷涂三防涂层，适配火电、燃气轮机高温多粉尘机房，是大型发电机组励磁系统大修唯一原厂合规替换板卡。
应用场景与行业案例
工程痛点
ERDD 放电驱动板采集回路、IGBT 驱动芯片老化失效后，励磁母线过压保护失效，极易造成励磁功率模块击穿，发电机转子失磁跳机；整套机组被迫全线停机，电网供电负荷缺口巨大。该型号原厂停产，海外拆机备件交货周期 3~4 个月，长期存在机组非计划停机重大安全隐患。
典型应用场景
- 火力发电厂汽轮发电机组 EX2100 励磁机柜300MW/600MW 汽机静态励磁系统，冗余架构保障甩负荷、短路故障时快速释磁保护转子绕组。
- 联合循环燃气轮机 Mark VI 控制站燃气发电机单机 / 双冗余励磁，动态放电抑制母线冲击电压，保障频繁启停工况励磁回路稳定。
- 大型自备电厂高炉汽轮发电机机组化工园区自备发电机组，腐蚀、高粉尘机房环境，三防涂层长期稳定运行。
真实案例
华东某 600MW 火电厂 #2 机组励磁机架 IS200ERDDH1ABA 母线监测通道老化，多次出现励磁过压告警，机组只能降负荷运行，电网调度受限。原厂无全新现货，拆机备件等待 105 天，采购全新原装现货 48 小时送达，停机 2.5 小时完成背板插拔更换，励磁电压、电流闭环调节恢复正常，机组满负荷稳定并网运行。
核心卖点与差异化
- 原厂配套 IGBT 门极驱动 + 动态放电一体化设计，第三方通用控制板无法满足 EX2100 励磁保护时序规范，电网第三方验收合规唯一选择
- 兼容单机、1+1 冗余两种励磁架构，同一块板卡适配不同容量机组励磁配置，减少现场备件储备种类
- 实时全维度励磁桥参数采集，提前预判 IGBT 老化、分流器漂移、母线电容衰减，减少非计划停机
- 故障瞬时动态泄放回路，响应微秒级，有效规避甩负荷工况功率器件击穿风险
- S1 整机三防 PCB 涂层，电厂高温、冷凝、腐蚀机房使用寿命优于拆机二手板 55% 以上
- 出库搭载完整 EX2100 励磁仿真机架 24 小时满载励磁循环老化测试，附带纸质励磁系统合规质检报告
- 整机提供 12 个月质保，出厂 IGBT 驱动、电压采集、放电保护回路原生硬件缺陷支持免费换新
