描述
关键技术规格
- 型号：INTELLIX MO150
- 监测对象：油浸式电力变压器（主变、厂用变、配电变）
- 模拟输入（AI）：8 路，可配置为 4-20mA（有源 / 无源）或 PT100 RTD（0-270Ω），精度 ±0.01mA / ±0.15Ω
- 交流输入（AC）：5 路，含 3 路绕组电流（CT 50mV/A）、2 路风扇电流，输入阻抗 150Ω
- 数字输入（DI）：2 路（系统报警、冷却控制 / 报警）
- 传感器适配：Hydran S2/M2 油中气体与湿度传感器、顶部 / 底部油温 RTD、负载电流 CT
- 通讯接口：RS-232（DB-9）、RS-485（Modbus RTU）、以太网（Modbus TCP，可选）
- 显示与操作：LCD 屏 + 薄膜键盘（8 功能键）；4 路 LED（电源、系统正常、报警 1/2）
- 供电：24VDC（18-30VDC），功耗≤15W
- 工作温度：-40°C ~ +55°C；存储温度：-40°C ~ +85°C
- 防护等级：IP65（前面板），IP20（背板）
- 数据存储：内置10 年历史数据记录，支持事件与趋势分析
- 诊断模型：集成 IEEE/IEC 标准变压器数学模型（热点温度、绝缘老化、湿度 / 气泡、MVA 负载）
产品深度介绍

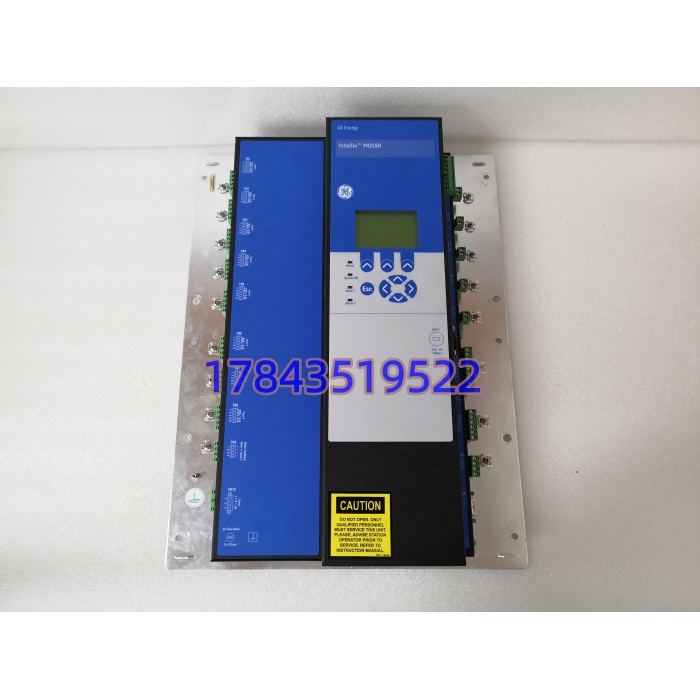

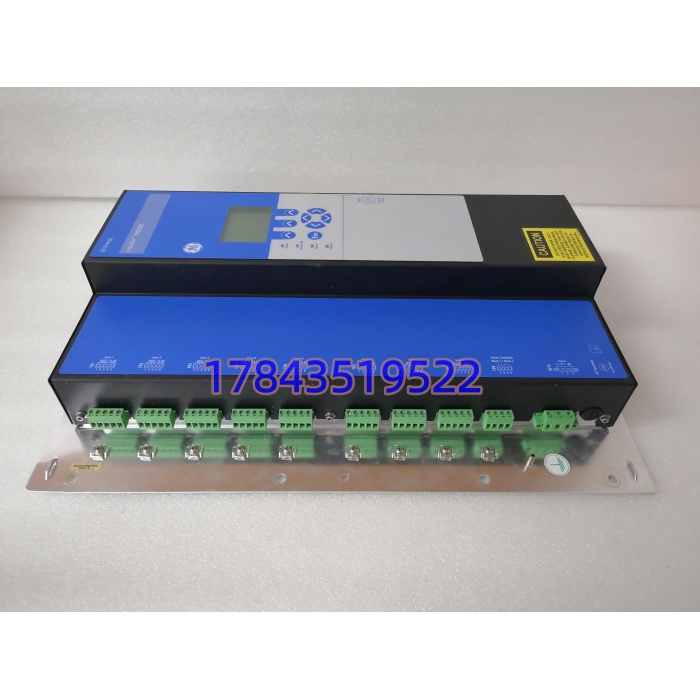

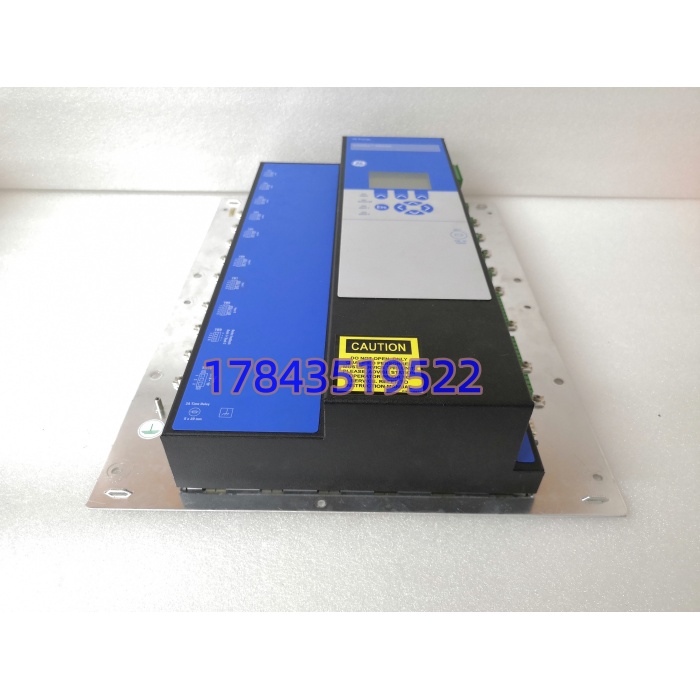

GE INTELLIX MO150 是 GE 专为油浸式变压器健康管理设计的智能在线监测单元，整合多参数采集、嵌入式诊断模型、数据存储与远程通信于一体，是变压器状态检修（CBM）的核心设备。它可实时监测油温（顶 / 底）、油位、振动、负载电流、冷却系统状态、油中溶解气体（DGA）、湿度等关键参数，通过内置数学模型计算绕组热点温度、绝缘老化速率、气泡生成风险、剩余寿命，提前预警过热、过载、绝缘受潮、气体积聚等故障，避免非计划停机。支持多主机联网，单网络可接入最多 4 台 Hydran S2+1 台 Hydran M2 气体传感器，适配大型主变多点监测需求；数据可通过 RS-485 / 以太网上传至 SCADA、DCS 或云平台，实现远程监控与诊断。铝合金外壳、IP65 防护、宽温设计，适应变电站 / 电厂强电磁干扰、温湿度波动大的恶劣环境，MTBF≥80,000 小时。
应用场景与行业案例
工程痛点描述
变压器是电力系统核心资产，突发故障易引发电网停电、设备烧毁、火灾爆炸，维修成本高、停电损失大。传统定期检修（TBM）盲目拆机、浪费资源，且无法提前发现潜伏性故障；而 MO150 通过在线监测实现状态检修，精准预判故障、降低风险与成本。
典型应用场景
- 发电厂 – 主变 / 厂用变监测发电机主变压器与厂用变的油温、负载、气体、绝缘状态，预警过热、老化、气体超标，保障机组满发与电网稳定。
- 变电站 – 高压输电变压器监控 220kV/500kV 主变，实时跟踪负载变化、冷却系统效率、油质劣化，指导负载调整与维护计划，延长设备寿命。
- 工业企业 – 冶金 / 化工 / 石化自备电站适配高温、粉尘、腐蚀环境，监测自备电厂变压器，避免因设备故障导致生产线停产，保障连续生产。
- 轨道交通 / 数据中心 – 配电变压器监测关键负载变压器，预警过载、过热、绝缘故障，保障供电连续性，降低停机风险。
真实案例
某省网 500kV 变电站 2 号主变（315MVA）配置 MO150 监测系统，运行中 MO150提前 72 小时预警 “油中乙炔微量增长 + 绕组热点温度偏高”，诊断为分接开关接触不良引发局部过热。运维团队根据预警提前安排停电检修，发现分接开关触头烧蚀，及时更换，避免了故障扩大导致主变烧毁与区域电网停电，直接节省维修费用超 200 万元，避免停电损失超 500 万元。事后该站将全站 4 台主变均升级为 MO150 系统，纳入状态检修体系，大幅降低运维成本与故障风险。
