描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 处理器 | 200 MHz 以太网专用处理器 |
| 适配系统 | PACSystems RX7i 机架（IC698CHS 系列） |
| 网络接口 | 2×RJ45 10/100 Mbps，自动协商 / 交叉检测 |
| 串口 | 1×RS-232 DCE（站管理 / 固件升级） |
| 支持协议 | TCP/IP、SRTP、Modbus TCP（主 / 从）、EGD（Class 2）、RDS |
| 冗余功能 | 支持冗余 IP 寻址、线性 / 星型 / 环网拓扑 |
| 背板供电 | +5VDC，1.2–1.5A（典型 / 最大） |
| 工作温度 | 0°C ~ +60°C |
| 尺寸（高 × 宽 × 深） | 约 177 × 115 × 59 mm |
| 重量 | 约 0.62–0.8 kg |

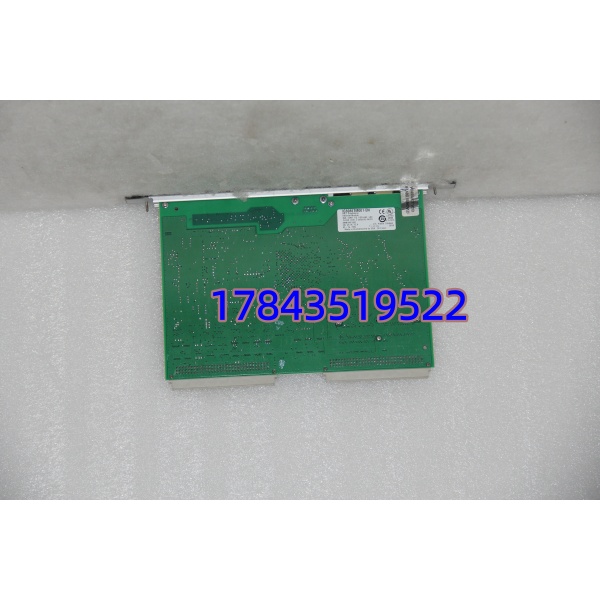

IC698ETM001
产品深度介绍
IC698ETM001 是 GE RX7i 高端 PAC的独立式以太网通信模块，专为高性能、高可靠工业网络设计，不依赖 CPU 自带网口，可在任意 RX7i 槽位安装。
- 双网口 + 冗余 IP：两个独立 10/100Mbps 网口，支持环网 / 线性冗余，配合冗余 IP 实现网络无缝切换，避免单点故障。
- 多协议兼容：原生支持 GE 高速 SRTP、Modbus TCP（对接 HMI/SCADA/ 变频器）、EGD（全局数据，适合跨站实时同步）、RDS（可靠数据服务，保障指令传输）。
- 200MHz 专用处理器：独立处理网络数据，不占用 CPU 资源，高负载下通信稳定，响应时间 < 10ms。
- 本地存储与诊断：内置 Flash 存储固件与配置，支持串口在线升级；LED 指示灯实时显示模块 / 网口 / 协议状态，便于快速排查故障。
- 无缝兼容旧系统：可直接与 GE 90-30/90-70、VersaMax 等 legacy 设备通信，平滑升级老旧系统，保护现有投资。

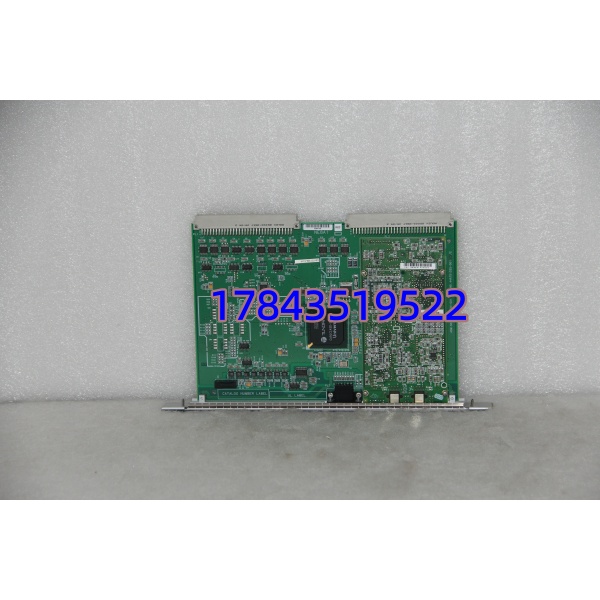

IC698ETM001
典型应用场景
- 大型生产线（汽车 / 电子）RX7i 主站 + IC698ETM001 双网口冗余，连接多台远程 I/O 站、HMI、机器人，保障产线不间断运行。
- 电力 / 能源（电厂 / 变电站）EGD 协议实时采集电网数据、控制开关设备；冗余网络 + 宽温设计适配恶劣环境，满足高可靠性要求。
- 油气 / 化工双网口环网拓扑防止通信中断；SRTP 协议保障关键控制回路实时性；独立处理器减轻 CPU 负载，适配高干扰、高粉尘场景。
- 智能工厂 / 数据中心对接 MES/ERP 系统，实现设备联网与数据采集；Modbus TCP 连接第三方设备， 快速构建工业物联网（IIoT） 架构。
质量检测流程
- 入库验收：核对原厂标签、序列号、外观无破损、金手指无氧化，附带合格证。
- 上电测试：接入 RX7i 机架，加载背板电源，测试双网口通信（10/100Mbps 自适应）、串口收发正常，LED 状态正确。
- 协议测试：配置 SRTP/Modbus TCP/EGD，与 RX7i CPU、90-30 I/O、第三方 HMI 数据交换稳定，无丢包。
- 冗余测试：配置环网 / 冗余 IP，模拟网口故障，切换无缝，通信无中断。
- 老化测试：满载高温（+60°C）老化 2 小时，功能正常；绝缘 / 抗干扰测试合格。
- 包装出库：防静电袋密封，加厚纸箱加固，附质保卡与技术文档。
技术避坑指南
- 与 RX3i 模块混淆
- 问题：误将 RX3i 的 IC695ETM001 用于 RX7i，或反之，导致不兼容。
- 避坑：IC698ETM001 仅适配 RX7i；RX3i 对应型号为 IC695ETM001，不可互换。
- 冗余配置错误
- 问题：双网口接线错误、冗余 IP 配置不当，导致网络风暴或冗余失效。
- 避坑：网口 1 接主网、网口 2 接冗余网；按手册配置冗余 IP 与环网协议（MRP）。
- 固件版本不兼容
- 问题：旧版固件不支持新功能或与 CPU 通信异常。
- 避坑：使用Machine Edition Logic Developer v6.0 及以上配置，定期升级至最新固件。
- 供电不足
- 问题：背板电源电流不足（<1.2A），导致模块不稳定、通信中断。
- 避坑：确认 RX7i 背板电源功率充足，优先安装在低负载槽位，避免与大功耗模块（如电源 / 运动控制）相邻。
