GE IC698ETM001 | RX7i 以太网接口模块

描述

关键技术规格

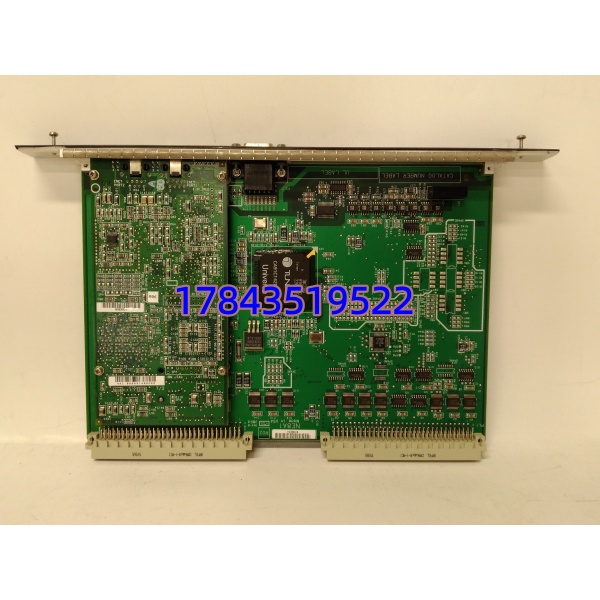

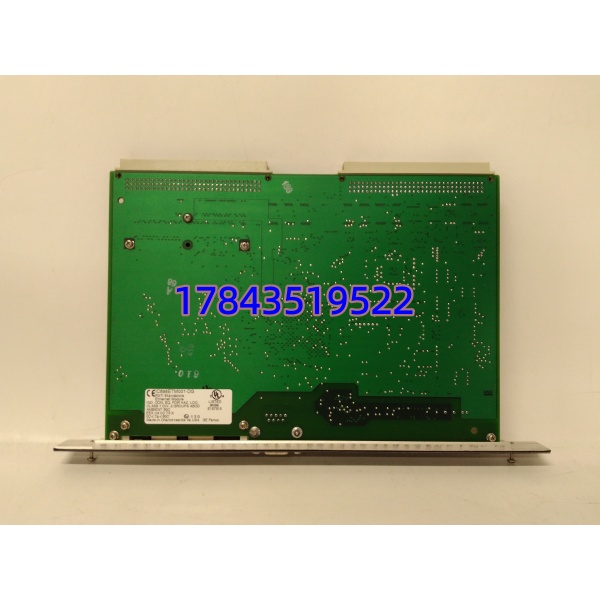

GE IC698ETM001

产品深度介绍

GE IC698ETM001 是 GE Fanuc 为 RX7i PACSystem 设计的高性能双端口以太网接口模块，作为系统核心通讯部件，负责 RX7i 控制器与上位机、SCADA 系统或第三方设备的网络数据交互。模块内置 200MHz 专用处理器，支持 TCP/IP、Modbus/TCP、EGD 等主流工业以太网协议，满足实时通讯与数据采集需求。

双 RJ45 端口支持线性、星形、环形网络拓扑，可构建冗余通讯链路，避免单点故障。自带 RS-232 串口，用于本地配置与诊断。模块支持冗余 IP 寻址，可在双控制器架构中实现网络冗余，提升系统可靠性。适用于电力、石化、冶金等需高可靠网络通讯的自动化场景。

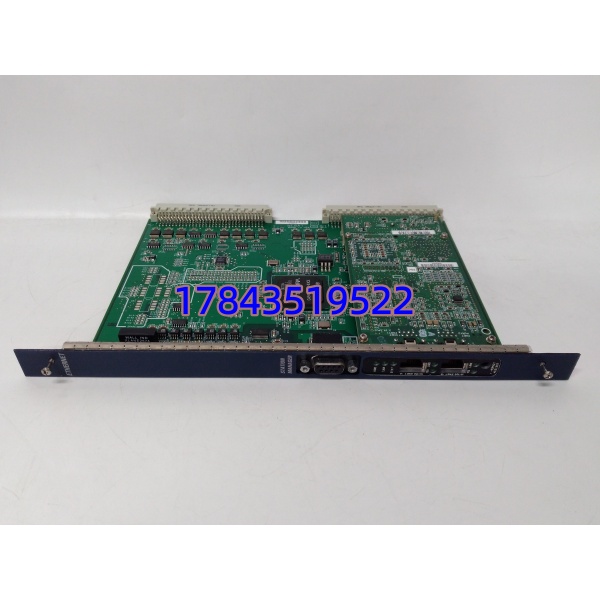

GE IC698ETM001

应用场景与行业案例

工程痛点

工业现场常面临网络通讯不稳定、数据丢包、单点故障导致系统停机等问题，尤其在连续生产行业，停机损失巨大。IC698ETM001 的双端口冗余设计与高抗干扰能力，可有效解决这些问题。

典型应用场景

1. 电力行业 – 发电厂 DCS 系统用于发电机组、锅炉、汽轮机等设备的实时监控与数据传输，双网口冗余确保通讯不中断，保障电厂稳定运行。
2. 石油化工 – 过程控制网络炼油厂、化工厂的精馏塔、反应釜等设备控制，需高可靠网络传输温度、压力、流量数据，冗余设计避免生产中断。
3. 冶金行业 – 高炉自动化系统高炉环境高温、粉尘大、干扰强，模块宽温设计与抗干扰能力适配恶劣环境，确保设备数据稳定传输。
4. 水处理 – SCADA 远程监控污水处理厂、自来水厂的远程监控系统，通过以太网实现现场设备与中控室的数据交互，支持远程诊断与维护。

真实案例

去年 6 月，华东某化工厂 RX7i 系统原通讯模块老化，频繁丢包，生产线时断时续，每天损失约 50 万。原厂调货需 4 周，停产损失巨大。我们提供现货 IC698ETM001，24 小时内送达并协助更换。新模块双端口冗余配置后，通讯稳定，未再出现丢包，生产线恢复满负荷运行。事后该企业采购 3 块作为备件，避免再次陷入被动。

核心卖点与差异化

• 双端口冗余设计：2×10/100Mbps RJ45 端口，支持冗余网络，切换时间 < 100ms，减少停机风险。
• 多协议兼容：支持 TCP/IP、Modbus/TCP、EGD、SRTP，适配多数工业网络环境，集成便捷。
• 高性能处理器：200MHz 专用以太网处理器，数据处理速度快，实时性强。
• 宽温稳定运行：0°C~+60°C 工作温度，适配工业现场恶劣环境。
• 完整质检流程：入库溯源、功能测试、参数校验、固件验证，确保每块模块功能正常。
• 一年质保：全新原装正品，12 个月质保，非人为损坏免费更换。

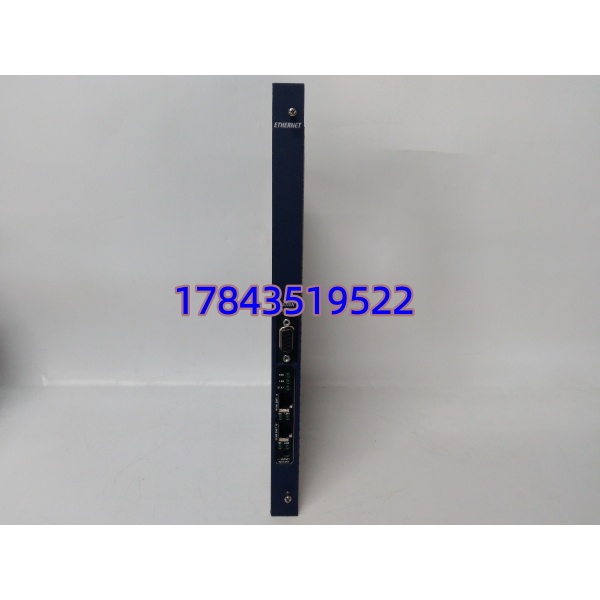

GE IC698ETM001

质量透明化检测流程

1. 入库验收检测
   • 来源追溯：原厂装箱单、报关单核验，确保正品。
   • 防伪识别：序列号查询，防伪标签检查。
   • 外观检查：无腐蚀、划痕、维修痕迹，元件完好。
   • 附件核对：说明书、合格证、保修卡齐全。
2. 上机功能测试
   • 测试环境：GE RX7i 原厂测试机架。
   • 测试内容：通电自检、以太网通讯测试（Modbus/TCP、EGD 协议）、串口配置测试、24 小时连续运行测试，记录温升与稳定性。
   • 测试记录：生成测试报告，可提供给客户查看。
3. 电气参数测试
   • 绝缘电阻测试：500V 摇表，绝缘电阻 > 10MΩ。
   • 接地连续性测试：确保接地良好，抗干扰能力强。
4. 固件 / 程序验证
   • 固件版本读取并记录，确保与现场兼容。
   • 配置文件备份，便于客户快速恢复配置。
5. 最终质检与包装
   • 质检员签字确认，贴附 QC 合格标签。
   • 防静电袋密封，气泡膜 + 纸箱包装，防震防潮。

技术避坑指南

1. 固件版本不匹配

• 问题：新模块固件与原系统版本不一致，导致通讯失败。
• 避坑：
  • 替换前记录原模块固件版本（标签或软件读取）。
  • 采购时明确要求固件版本范围。
  • 版本差异时，联系供应商刷新固件。
• 案例：某项目更换模块后，PLC 报通讯超时，排查 2 天发现固件从 V2.6 升至 V3.0，协议不兼容，降级固件后恢复。

2. 网络配置错误

• 问题：IP 地址冲突、子网掩码错误、冗余配置不当，导致通讯异常。
• 避坑：
  • 更换前备份原网络配置。
  • 新模块上机前，核对 IP、子网掩码、网关。
  • 冗余配置时，确保主备 IP 在同一网段。
• 警告：配置错误是最常见问题，务必核对参数，避免返工。

3. 线缆与接口不兼容

• 问题：网线水晶头压接不良、接口损坏，导致网络不通。
• 避坑：
  • 使用超五类屏蔽网线，水晶头压接牢固。
  • 插拔网线时轻拿轻放，避免接口针脚弯曲。
  • 屏蔽层单端接地，减少干扰。

4. 电源供电不足

• 问题：模块功耗大，机架电源容量不足，导致模块工作不稳定。
• 避坑：
  • 计算机架总功耗，预留 20% 余量。
  • 电源接近上限时，增加电源模块。
• 数据： 最大功耗约 7.5W，单机架挂载多模块时需核算总功耗。

5. 静电防护不到位

• 问题：未做防静电措施，静电击穿模块元件，导致模块损坏。
• 避坑：
  • 操作前佩戴防静电手环，在防静电垫上操作。
  • 冬季干燥环境尤其注意，避免静电积累。
• 警示：曾有工程师未戴手环操作，模块通电后冒烟，损失上万元。
