描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 总插槽数量 | 17 个标准 0.8 英寸单宽插槽 |
| 插槽固定分配 | Slot0：电源专用槽；Slot1：CPU 专用槽 |
| 总线标准 | VME64 并行背板总线，传输带宽为传统 VME4 倍 |
| 背板供电能力（配 350W 电源） | +5 VDC 60 A，+12 VDC 4 A，-12 VDC 1 A |
| 模块兼容类型 | RX7i 全系列 CPU/IO、Series 90-70 IO、标准 VME 工业板卡 |
| 寻址特性 | 内置槽位自动识别，无需跳线 / DIP 拨码配置站地址 |
| 安装方式 | 后置壁挂式安装，可选配套散热风扇组件 |
| 物理外形尺寸 | 高 283 mm × 宽 483 mm × 深 190 mm |
| 环境工作温度 | 0 ℃ ~ +60 ℃，机柜内无冷凝工况 |
| 防护要求 | 开放式机架，必须装入 IP54 及以上防护控制柜 |
| 配套组态软件 | Machine Edition Logic Developer-PLC |
| 同系列区分型号 | IC698CHS117（前置面板安装 17 槽机架）、IC698CHS009（9 槽后置机架） |
| MTBF | ＞160,000 小时 |
| 接地规范 | 机架侧边专用接地柱，标配 AWG12 地线连接柜体保护地 |
产品深度介绍

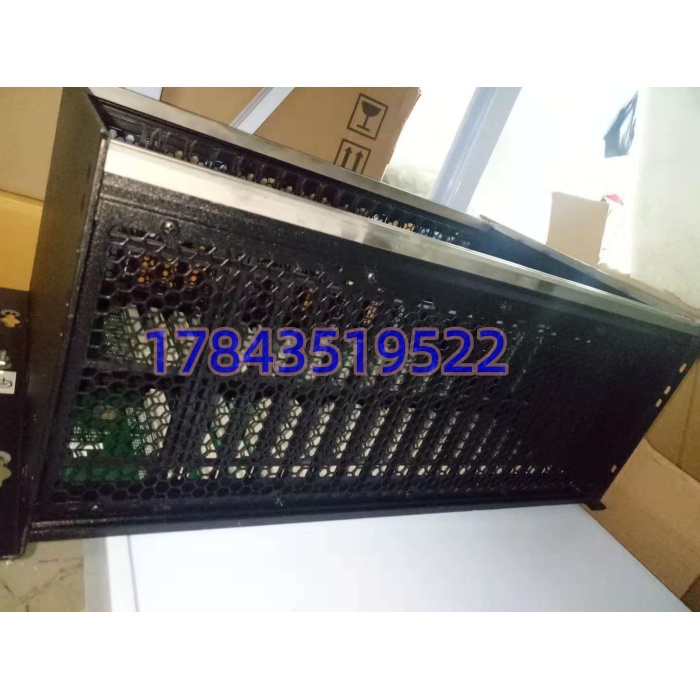

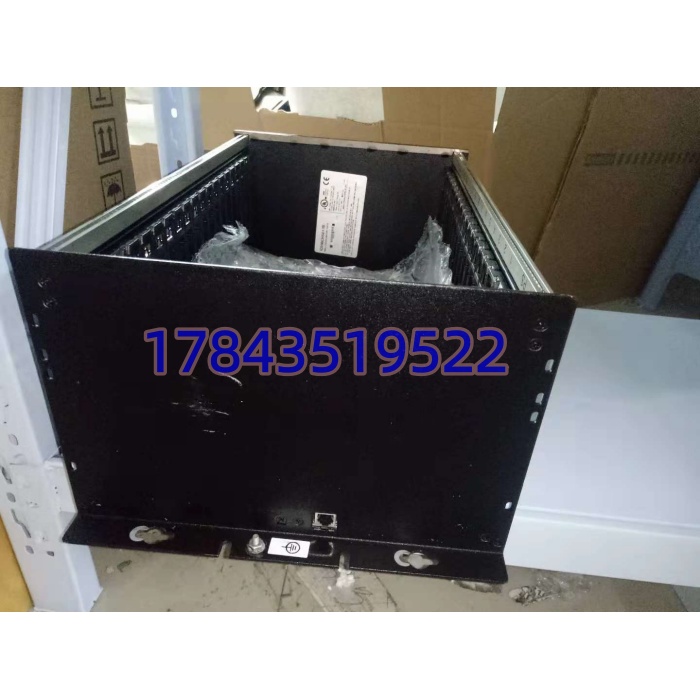

IC698CHS017B 是 GE RX7i 平台大容量 17 槽后置式 VME64 背板机架，国内火电辅控、冶金轧线、大型水处理、化工成套装置广泛配套。原生兼容老款 90-70 系列 IO 卡件，可实现新旧系统硬件平滑过渡，单机架即可承载整套大中型工艺控制逻辑，是存量 RX7i 系统扩容、背板老化更换的核心备件。

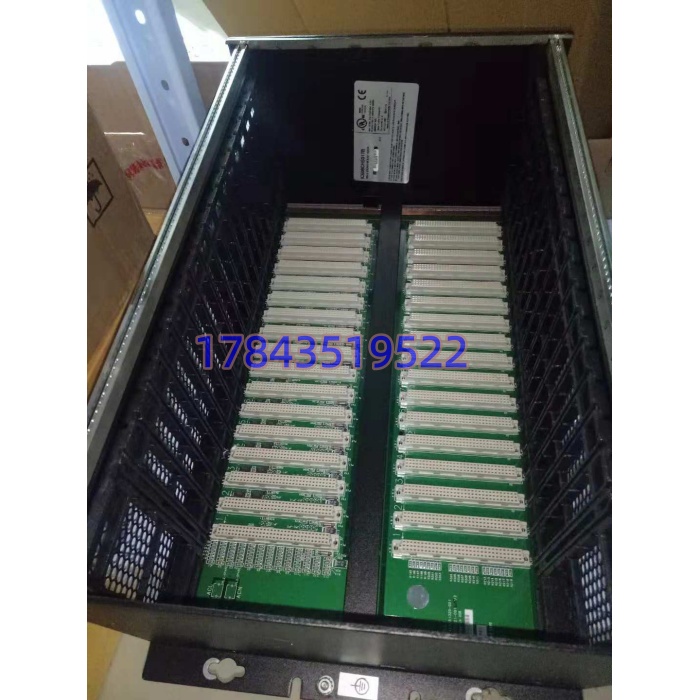

背板采用全铜镀金接触触点，降低大电流长期运行的接触阻抗，避免高温环境下总线通讯抖动；硬件自带中断自动级联电路，空白插槽无需加装短接跳片，减少现场装配工作量。支持 350W 大功率电源模块，可满配高精度模拟量、高速计数、通讯扩展卡，整机满载供电余量充足。B 修订版优化背板滤波电路，相比早期 A 版本大幅改善变频器密集车间电磁干扰问题。出库全部做背板通断、500V 绝缘耐压全检，连续 24 小时满载带载模拟运行，筛除背板断线、触点虚接隐性故障。
常见问题解答
- 老哥，IC698CHS017B 和 IC698CHS117 能直接替换吗？总线、供电、插槽规格完全一致，但安装结构不同。017B 是后置壁挂出线，117 是前置面板安装；直接互换会导致现场端子接线布局全部改动，停机改线工作量极大，维修替换优先选用同安装类型机架。
- Slot1 位置可以插普通 IO 模块吗？绝对不可以，Slot1 硬件定义为 CPU 专属槽位。RX7i 双宽 CPU（CPE020/CRE020）会占用 Slot1+Slot2，强行把 IO 插入 Slot1 会直接造成背板总线冲突，整机上电无响应、电源保护跳闸。
- 这套机架可以混装 90-70 老卡件和 RX7i 新模块吗？硬件层面完全兼容，VME64 背板向下兼容传统 VME 信号时序；但组态时需在 Machine Edition 中区分模块型号，老款 90-70 卡件 IO 地址映射规则与 RX7i 模块不同，混用前务必重新核对点位地址。
- 更换全新机架背板，需要重新下载整套 PLC 程序吗？程序存储在 CPU 内部，更换机架不会丢失逻辑；但拆装前必须完整备份工程，同时拍摄原有模块槽位排布照片，避免卡件插错槽位导致 IO 地址错乱、设备误动作。
- 机架长期运行频繁报总线通讯故障，是背板损坏吗？多数不是背板问题，优先三点排查：机柜接地是否单点接地、模块金属面板是否贴合机架屏蔽、散热风扇停转导致机架超温。我见过现场直接更换机架，最后只是风扇积灰散热不良，造成触点热变形通讯中断。
- 怎么区分全新原装机架与翻新维修背板，有检测凭证吗？入库核验机身原厂铭牌序列号、背板镀金触点无氧化磨损；整机做全槽位通断、绝缘耐压满载老化测试，出库附带完整检测报告。翻新背板存在触点打磨、线路补焊、壳体变形痕迹，入库全检筛除，支持远程视频验货。
- 质保多久，静电击穿、大电流过载烧毁背板保修吗？全新原装质保 12 个月。未接地拆装产生静电击穿背板线路、选配小功率电源长期满载过载、机柜进水腐蚀触点造成损坏不在质保范围；发货附带防静电操作、机架供电容量核算规范提示。
