产品详情
・型号：IC698CHS009・品牌：GE Fanuc・系列：PACSystems RX7i VME64 机架
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | IC698CHS009 |
| 安装方式 | 后置壁挂安装（Rear Mount），非前面板插拔结构 |
| 槽位分配 | Slot0：电源；Slot1：CPU；Slot2‑8：单宽模块；Slot9 支持双宽度模块 |
| 背板总线 | VME64，自动插槽识别，无需跳线 / DIP 开关寻址 |
| 兼容模块 | RX7i 全系列 CPU、电源、I/O、通讯；Series90‑70 模块；标准 VME64 模块 |
| 适配电源 | IC698PSA100（100W）、IC698PSA350（350W） |
| 散热要求 | 大功率 CPU/350W 电源必须配套专用散热风扇组件 |
| 外形尺寸 | 283mm(H) × 320mm(W) × 184mm(D) |
| 工作温度 | 0℃ ~ +60℃（安装于 IP54 以上防护控制柜内） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 防护等级 | IP20（机箱本体，必须装入防护机柜） |
| 生命周期 | 原厂永久停产，无全新原厂订货渠道 |
产品介绍

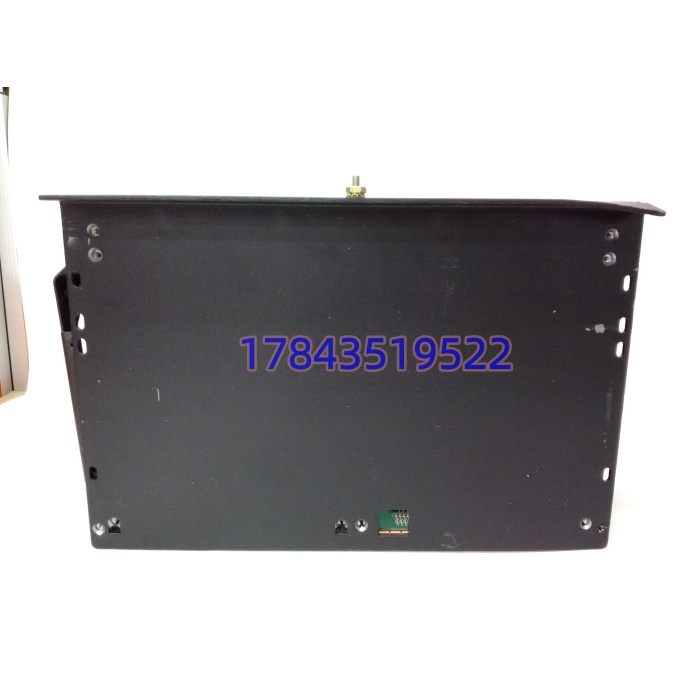

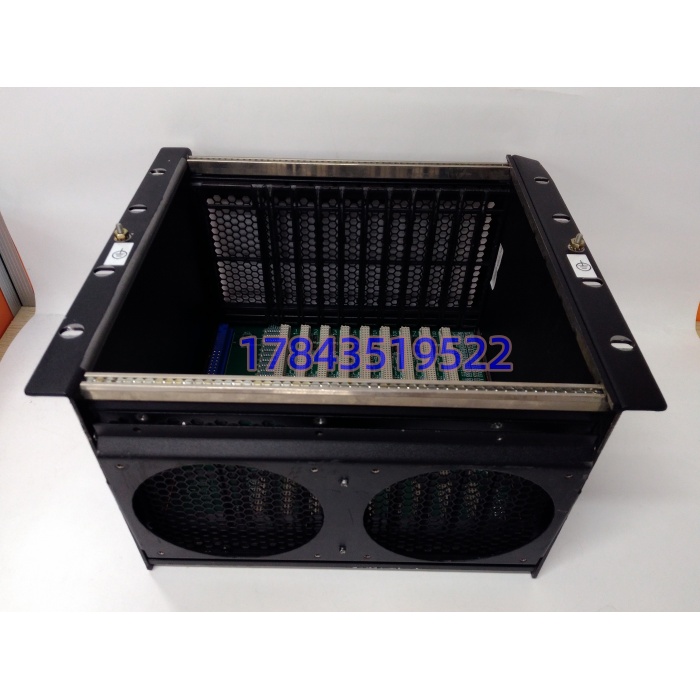

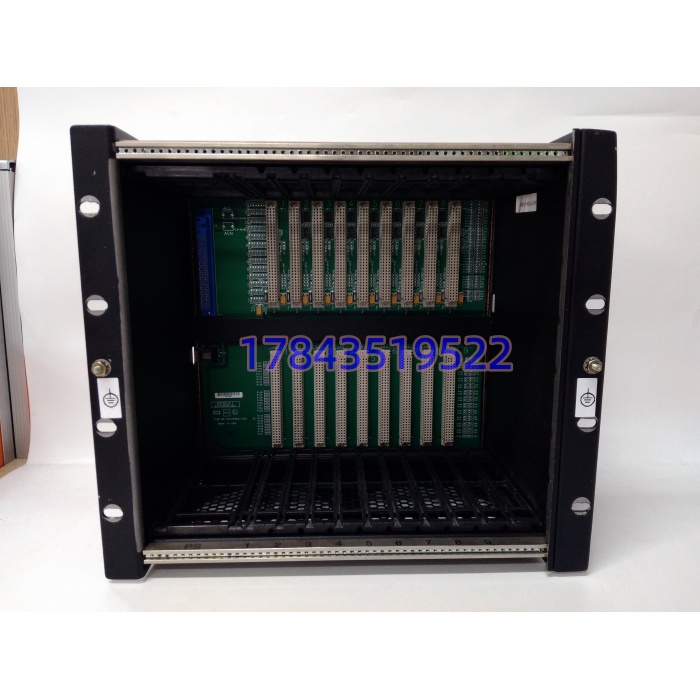

IC698CHS009 是 RX7i 平台后置壁挂式 9 槽 VME64 机架，区别于前面插拔的 IC698CHS109；模块从机箱后侧插入，前侧只有机箱壳体。背板自带插槽感应，软件自动识别模块位置，不需要人工设置拨码，中断、总线授权信号自动菊花链。既跑 RX7i 新一代模块，也能直接使用老款 90‑70 模块，大量老电厂、石化装置改造直接复用原有 90‑70 硬件。
坦白讲，现场踩坑点很多：IC698CHS009（后置）和 IC698CHS109（前置）不能互相直接替换，安装结构完全不一样，采购经常混淆。大功率 CPU、350W 电源必须配风扇，很多现场忽略风扇，夏天高温随机死机。市面上货源以拆机为主；高频故障：背板接插件氧化、背板 PCB 走线老化、机箱锁扣损坏；机箱外壳完好不等于背板总线完好，只看外壳无法判断背板好坏。
应用场景与行业案例
痛点切入：我在现场遇到过，机架背板一旦损坏，整站 CPU、全部 I/O 失联，机组直接跳机。国内大量火电、联合循环机组、石化装置还在运行 RX7i 老系统，原厂不再硬件支持；备件选错前置 / 后置型号，螺丝孔位对不上，无法机柜安装。
典型场景
- 火力发电厂辅机 / DEH 控制系统：RX7i 大型 PLC 主控站。
- 石化化工装置：RX7i 过程控制、机组联锁系统。
- 冶金、造纸大型成套设备：存量 RX7i 控制系统维护。
- 老项目改造：兼容原有 Series90‑70 模块做利旧改造。
真实案例某热电厂 RX7i 控制站随机报模块丢失，排查确认 IC698CHS009 背板个别插槽接触不良。采购误拿 IC698CHS109 前置机架，硬件模块通用，但机箱安装结构不匹配，机柜开孔无法装配。换回 IC698CHS009 后置拆机机架，完整检查背板连接器，安装配套散热风扇，整机上电后所有模块识别正常，随机丢模块故障消除。事后运维定规矩：RX7i 机架备件入库，严格区分 CHS009 后置与 CHS109 前置型号，上机前全槽位插卡做整机测试。
