描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | IC695ALG508-AA |
| 兼容系统 | GE PACSystems RX3i 系列 PLC |
| 通道数量 | 8 路隔离差分 RTD 输入 |
| 支持传感器 | Pt100/Pt1000（385/391.6）、Ni100/Ni120、Cu10 等 |
| 测量范围 | -200°C ~ +850°C（依传感器而定） |
| 分辨率 / 精度 | 16 位，典型 ±0.05% 满量程 |
| 电气隔离 | 各通道独立隔离，耐压 1500V DC |
| 数据格式 | 16 位整数 / 32 位浮点（可选） |
| 滤波器 | 每通道可编程（3.28Hz～694Hz） |
| 工作电源 | 背板供电（3.3V@400mA；5.1V@200mA） |
| 功耗 | 约 2.5W |
| 工作温度 | -20°C ~ +60°C |
| 热插拔 | 支持 RIUP（带电插拔） |
| 认证 | CE、UL、CSA |
| 尺寸 / 重量 | 约 200×150×20 mm / 约 1.8 kg |
产品深度介绍

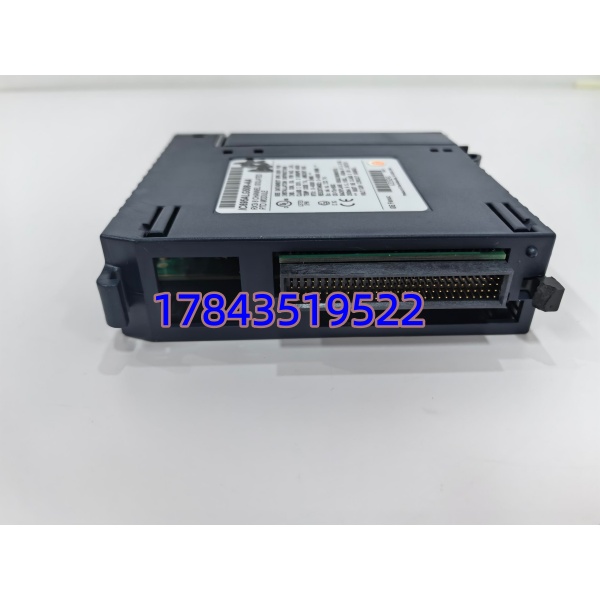

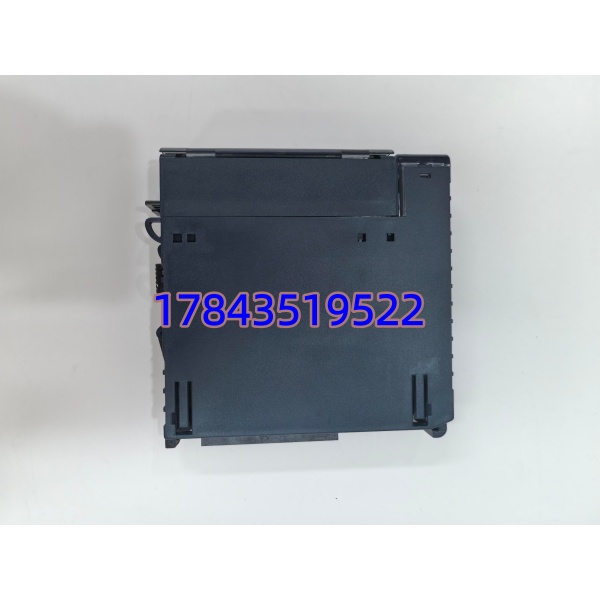

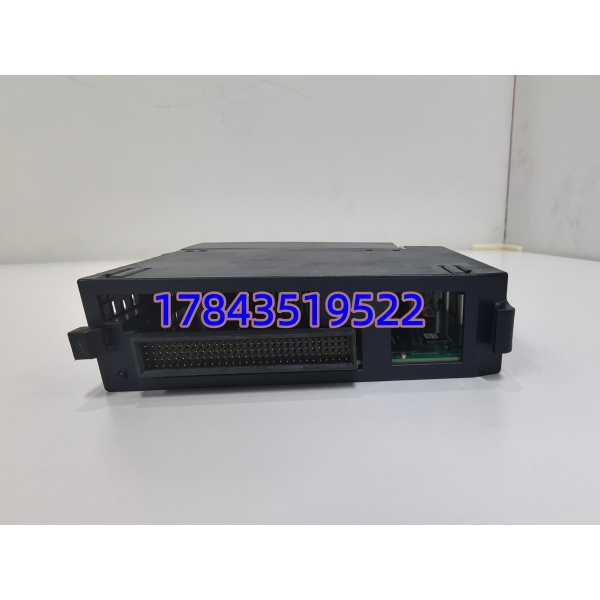

GE IC695ALG508-AA 是RX3i 系统专用的 8 路隔离 RTD 输入模块，专为工业现场高精度温度测量设计。每路通道均为差分输入 + 电气隔离，可直接接入 2/3/4 线制 PT100、PT1000 等热电阻传感器，将电阻信号线性化为温度值上传至 PLC。
模块采用16 位 ADC与高精度恒流源，测量精度高、抗干扰能力强，适合高温、高湿、强电磁干扰环境。支持在线热插拔，更换模块无需停机；具备完善的通道级自诊断，可检测断线、短路、超量程等故障，方便快速定位问题。
应用场景与行业案例
工程痛点描述
工业现场温度测点多、分布广，信号易受干扰；普通模拟量模块精度不足、无隔离，易漂移；停产型号备件难找，停机损失大。
典型应用场景
- 电力行业 – 锅炉 / 汽机温度监测用于火电锅炉炉膛、过热器、汽轮机轴瓦等多点温度采集，保障机组安全运行。
- 化工行业 – 反应釜 / 管道温控反应釜、精馏塔、输送管道的精确测温，支持闭环控温，保障反应稳定与产品质量。
- 冶金行业 – 加热炉 / 连铸线测温钢坯加热炉、连铸结晶器等高温环境温度采集，适应粉尘、振动、高温工况。
- 水处理 / 暖通 – 环保与楼宇自控污水处理池、空调系统、洁净车间的温度监测，满足节能与工艺要求。
真实案例
案例：某化工厂反应釜温度漂移整改去年 9 月，江苏某化工企业反应釜温度波动大（±3°C），影响产品纯度，多次报警停机。现场排查发现原普通模拟量模块无隔离、精度低，受变频器干扰严重。
更换为 GE IC695ALG508-AA 后，8 路 PT100 接入，差分 + 隔离有效抑制干扰，温度波动降至 ±0.3°C，报警停机问题消除。该型号原厂订货周期长，企业后续常备 2 块备件。
