GE IC693DSM302-BF | 90-30 系列 2 轴运动控制模块

• 描述

描述

关键技术规格

参数项	技术数据
型号	IC693DSM302-BF
控制轴数	2 轴（独立控制）
处理周期	＜5 ms（块处理时间）
供电电压	24 VDC
功耗	30 W
控制模式	标准模式 / 跟随模式
位置范围	-8,388,608 ~ +8,388,607 用户单位
速度范围	1 ~ 8,388,607 用户单位 / 秒
工作温度	-20 ℃ ~ +60 ℃
存储温度	-40 ℃ ~ +85 ℃
通讯接口	串口（COMM）、编码器接口、伺服接口
适配系统	GE Series 90-30 PLC

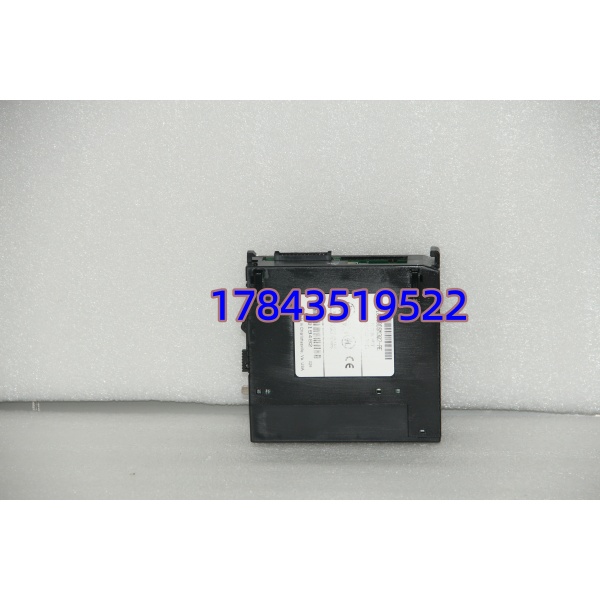

IC693DSM302-BF

产品深度介绍

GE IC693DSM302-BF（Motion Mate DSM302）是 GE Fanuc 90-30 系列 PLC 的高性能双轴运动控制模块，专为工业自动化系统的精准定位与运动控制设计。模块搭载 DSP 处理器，支持 GE Fanuc 数字伺服、SL 系列模拟伺服及第三方模拟伺服控制，具备速度前馈与位置误差积分功能，运动轨迹平滑、定位精度高。

作为 90-30 系统的扩展模块，它直接插入 PLC 底板，通过背板总线与 CPU 高速数据交互，无需额外编程即可实现 PLC 与运动模块的数据自动传输。面板 COMM 端口支持固件在线升级（Flash 存储），简化维护流程；每轴配备原点 / 超程开关输入、位置捕获触发输入，适配复杂运动控制场景。

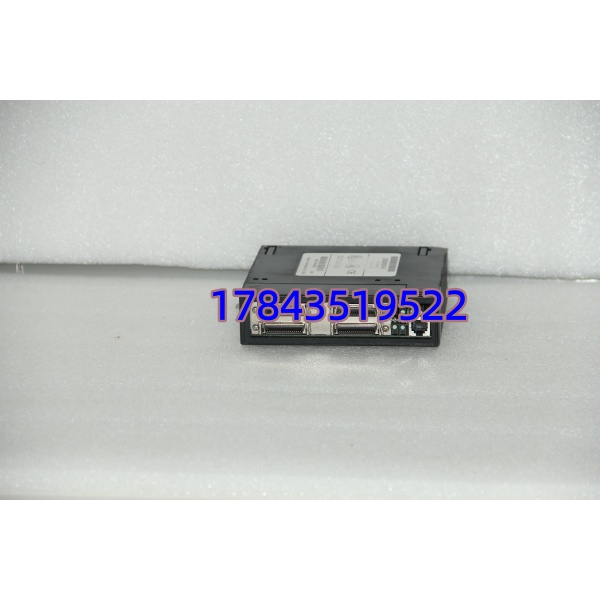

IC693DSM302-BF

应用场景与行业案例

工程痛点

中小型自动化产线（如机床、包装设备）常需多轴精准同步定位，普通 PLC 脉冲控制存在响应慢、轨迹不平滑问题；设备老化后运动模块易故障，而该型号已停产，备件稀缺、采购周期长。

典型应用场景

1. 机械制造 – 数控机床控制机床 X/Y 双轴联动，实现高精度切削、钻孔定位，适配中小型加工中心的运动控制需求。
2. 包装行业 – 自动化包装线用于贴标、灌装、封口工位的双轴同步控制，确保包装精度与产线节拍稳定，提升生产效率。
3. 电子制造 – 精密组装设备控制元器件搬运、贴合双轴，实现微米级定位，适配手机、电路板等精密产品组装场景。
4. 物料搬运 – 自动分拣设备驱动分拣机构双轴运动，快速定位分拣位置，适配物流仓储、电商仓库的高速分拣需求。

真实案例

案例：华东某包装厂生产线运动模块更换去年 6 月，华东某食品包装厂的自动贴标生产线频繁出现定位偏差、标签错位问题，导致产品次品率上升。排查后确认是原 IC693DSM302-BF 运动模块老化，DSP 处理能力下降，原厂订货周期需 7 周。

我们提供全新原装现货，3 天内到货。更换模块后，重新配置伺服参数并下载运动程序，设备定位精度恢复至 ±0.01mm，贴标次品率降至 0.1% 以下，生产线恢复满负荷运行。

设备主管反馈：“老设备的运动模块是核心，找不到原装件就得换整套控制系统，成本太高。这次及时换上备件，省钱又保住了产能。”

技术避坑指南

1. 固件版本不匹配

• 问题：新模块固件版本过高（如 V1.50），与旧款 90-30 CPU（固件 V2.6）通讯异常，报 “运动控制超时”。
• 避坑：
  • 更换前读取原模块固件版本（标签标注或软件读取）
  • 采购时明确要求固件版本≤V1.40
  • 版本不匹配时，通过 COMM 端口降级固件至适配版本
• 案例：曾有工程师换了高版本模块，调试 3 天仍无法同步，降级固件后 1 小时解决。

2. 伺服接线与协议不兼容

• 问题：误将数字伺服接模拟伺服接口，或屏蔽层接地错误，导致运动抖动、定位漂移。
• 避坑：
  • 核对伺服类型：DSM302-BF 默认支持数字伺服，V1.40 以上固件兼容模拟伺服
  • 接线前拍照记录旧模块接线，新模块严格对应接线
  • 屏蔽层单端接地，避免环流干扰
• 警示：GE SL 系列模拟伺服需专用线缆，混用普通线缆易丢脉冲。

3. 电源容量不足

• 问题：新模块功耗 30W，旧电源额定 2A，带载后电压压降过大，模块频繁重启。
• 避坑：
  • 计算机架总功耗：CPU+I/O + 运动模块总和，预留 20% 余量
  • 电源选型：24VDC 输出≥3A，优先选用 GE 原装电源模块
• 数据：90-30 机架挂载 1 块 DSM302-BF+5 块 I/O 模块，总功耗约 55W，需 24VDC/3A 电源。
