描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | IC693CPU350-BC |
| 处理器 | 32 位 80386EX，25MHz |
| 用户程序内存 | 32KB（不可配置） |
| 数据寄存器 | 19.9KB |
| 逻辑执行速度 | 0.22ms/1K 布尔指令 |
| 最大 I/O 点数 | 离散：2048 入 / 2048 出；模拟：2048 入 / 512 出 |
| 扩展机架 | 最多 8 个（本地 + 远程） |
| 通讯接口 | 板载 RS-485（SNP/SNP-X 从站）；可扩展以太网 / Profibus 等 |
| 电源需求 | 5VDC，670mA |
| 工作温度 | 0℃～+60℃ |
| 存储温度 | -40℃～+85℃ |
| 尺寸（宽 × 高 × 深） | 约 118×72×32mm |
| 重量 | 约 0.35kg |
产品深度介绍

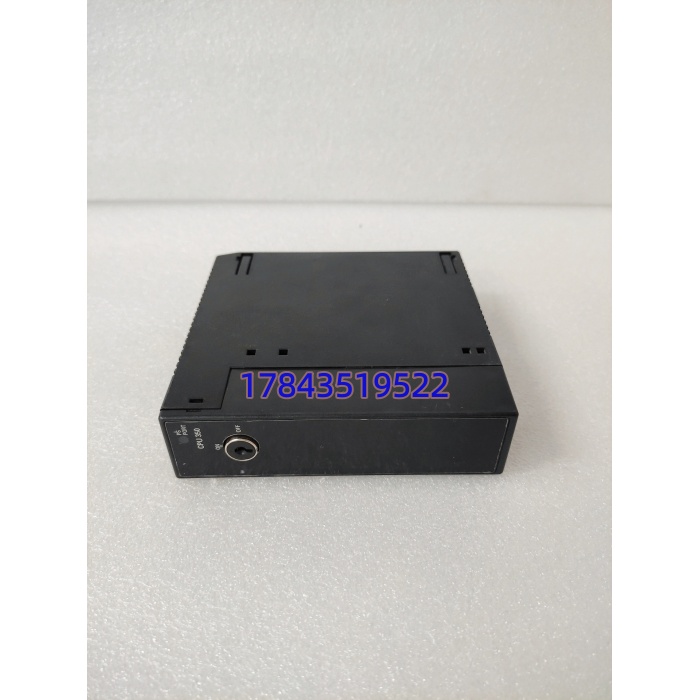

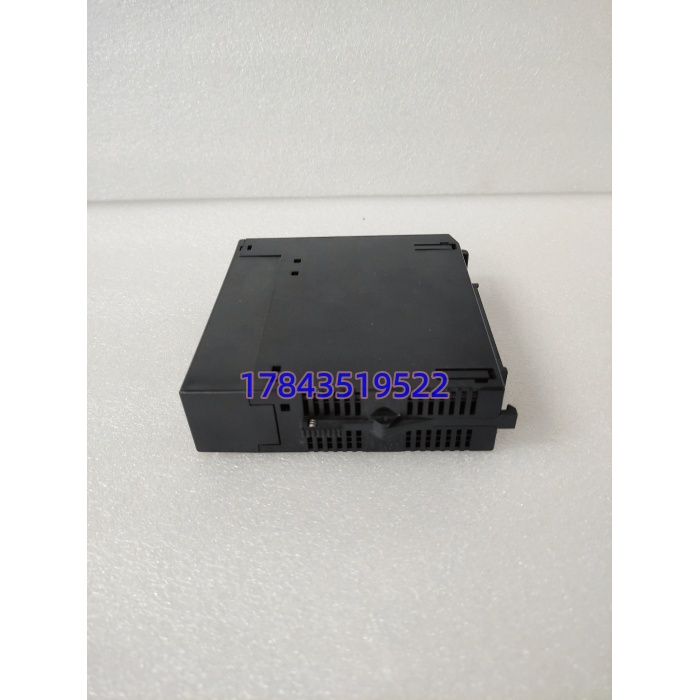

GE IC693CPU350-BC 是90-30 系列 PLC 的标准 CPU 模块，单槽结构、安装便捷，面向中小型自动化控制场景。采用 32 位 80386EX 处理器，运算稳定，支持浮点运算、周期性中断、程序覆盖及 PCM/CCM 兼容，适配复杂控制算法。
内存配置为 32KB 用户程序 + 19.9KB 数据寄存器，可满足中等规模程序存储与数据处理需求。I/O 能力强，最大支持 4096 点 I/O，覆盖离散与模拟量控制，适配多站点扩展。
通讯方面自带RS-485 串口（SNP/SNP-X 协议），可直连编程器、HMI 或上位机；通过扩展模块可接入以太网、Profibus-DP 等总线，组网灵活。
典型应用场景
- 制造业生产线组装线、包装线、分拣设备逻辑控制，高速响应与稳定联锁。
- 水处理 / 环保设备泵站、加药系统、过滤流程的顺序与闭环控制。
- 暖通空调（HVAC）楼宇自控、温湿度 / 压力 / 流量调节与节能控制。
- 小型机械设备注塑机、挤出机、机床辅助控制，成本适中、功能齐全。
- 能源与基础设施小型电站、变电站辅机、空压机站监控与联锁保护。
质量透明化 SOP
- 外观与标签核验核对型号 IC693CPU350-BC、序列号、GE Fanuc 原厂标识；外壳无裂纹、卡扣完好、接口无氧化 / 变形；随货核对合格证与出厂批次。
- 上电功能测试5VDC 供电，指示灯正常无报错；通过 RS-485 连接编程软件，通讯正常、程序上传 / 下载无误；执行基础逻辑与浮点运算，运行稳定。
- 内存与 I/O 验证确认 32KB 程序内存与 19.9KB 数据寄存器容量；配置虚拟 I/O，读写正常、无丢点；扩展机架通讯与数据交互正常。
- 通讯协议测试RS-485 SNP/SNP-X 通讯正常；扩展以太网 / Profibus 模块，组网与数据交换稳定。
- 老化与包装连续 24 小时空载运行，温升正常、无死机；防静电袋密封 + 气泡膜包裹，贴 QC 合格标签，附测试报告。
