描述
关键技术规格
| 参数类别 | 技术指标 |
|---|---|
| 品牌/型号 | GE HE700GEN200 |
| 产品类型 | 双通道 Genius 总线接口模块 (GBC) |
| 兼容系统 | GE Fanuc Series 90 / RX7i (VME 总线架构) |
| 总线通道 | 2 个独立的 Genius 总线通道 (CH1, CH2) |
| 通信协议 | GE Genius Bus (专用双绞线总线) |
| 最大节点 | 每通道最多支持 32 个 Genius I/O 设备 |
| 供电方式 | VME 背板 +5V DC (典型功耗约 200mA) |
| 配置方式 | 前面板 DIP 开关 (设置地址与模式) |

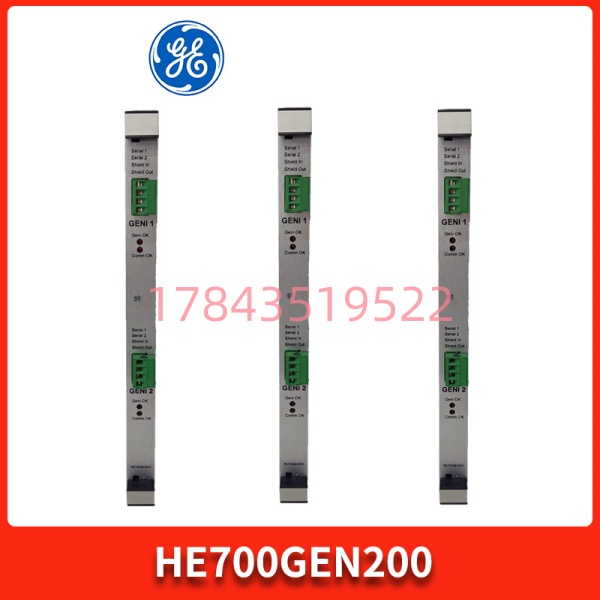

| 接线端子 | 前面板螺丝端子 (Genius 总线 IN/OUT) |
| 工作温度 | -20°C ~ +60°C (工业级) |
| 电气隔离 | 逻辑侧与现场总线侧光电隔离 |
| 外形尺寸 | 单槽 VME 模块 (约 120 × 80 × 40 mm) |
产品深度介绍

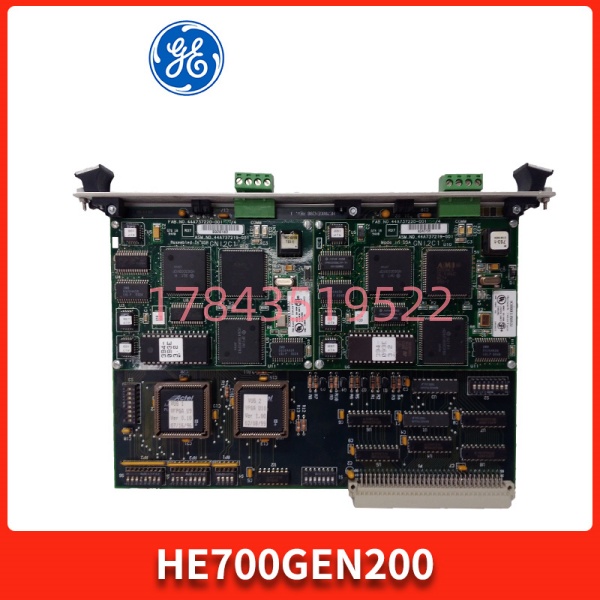

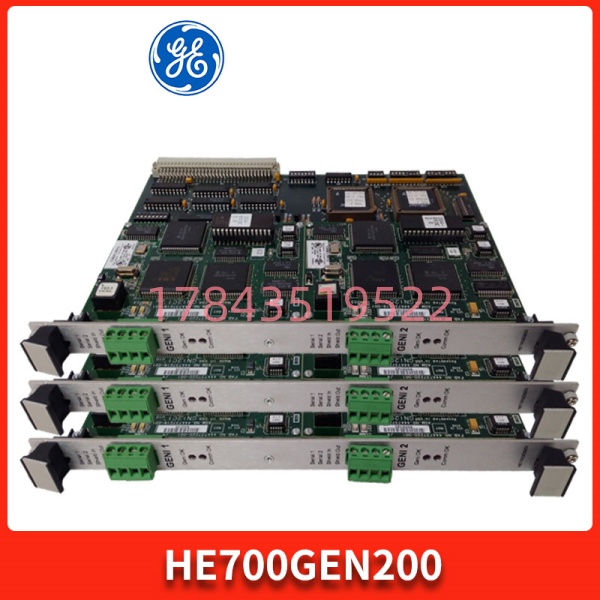

GE HE700GEN200 是一款用于 GE RX7i 及 Series 90-70 系统的 Genius 总线双通道接口模块。它插在 VME 背板上，充当 PLC 中央处理器与分布式 Genius I/O 模块之间的“翻译官”和“交通指挥”。
它的核心作用是扩展 I/O： RX7i 机架本地的 I/O 点数有限，通过 HE700GEN200 引出两路 Genius 总线，可以在几百米外挂接数十个远程 I/O 站（如 IC693/IC694 系列），极大扩展了控制范围。它采用专用的 Genius 通信协议，抗干扰能力强，适合电厂、水处理等恶劣环境。模块本身不带 CPU，其运行完全依赖于背板上的主 CPU 和系统配置。
应用场景与行业案例
工程痛点
在老旧的水厂或燃机电厂，经常遇到“PLC 机柜已满，但现场还有几十个液位计和阀门要接入”的困境。重新拉线回主控室成本高且信号易受干扰。HE700GEN200 就是解决这个问题的经典方案——它允许工程师在设备现场就近安装 Genius 远程 I/O 柜，只通过一根双绞线（Genius Bus）将数据传回主控室，既省了电缆钱，又提高了可靠性。
典型应用场景
- 燃气轮机辅助控制 (燃机电站)在 GE Speedtronic 系统中，HE700GEN200 常用于连接分布在燃机本体周围的润滑油泵、温度传感器 I/O 站。其双通道设计常用于将“控制通道”与“监测通道”物理隔离，满足安全冗余要求。
- 水处理分布式 I/O (市政水厂)在大型水厂的沉淀池、加药间等分散区域，利用 HE700GEN200 的 Channel 1 和 Channel 2 分别管理不同工艺段的 I/O，实现“一卡管两区”，节省 VME 机架槽位。
- 物料输送系统 (工业自动化)在长距离皮带机控制中，每个转站点安装一个 Genius 远程站，由 统一轮询，实现全线设备的集中监控和连锁启停。
真实案例
某化工厂的 RX7i 系统频繁报“Genius Bus Fault”，导致整个生产线跳停。工程师排查发现是 模块的一个通道因雷击损坏。由于该模块支持双通道独立工作，现场紧急措施是将故障通道上的 I/O 临时迁移到备用通道上运行，恢复了生产。随后采购了翻新备件进行更换，并在 Genius 总线两端加装了信号防雷器。这体现了该模块“通道独立”和“热插拔”（需软件设置）的设计优势。
核心卖点与差异化
- 双通道独立架构：一个模块提供两路完全独立的 Genius 总线，可当作两个单通道模块使用，性价比高，且一路故障不影响另一路。
- 工业级可靠性：专为 7×24 小时连续运行设计，比普通以太网模块更能耐受工厂现场的电磁噪声。
- 无需额外编程：配置完全通过硬件 DIP 开关（设置地址和波特率），更换新模块时无需下载程序，只需按原样拨好开关即可识别。
- 庞大的生态系统：兼容 GE 全系列 Genius I/O 模块（数百种型号），是构建大型分布式控制系统的基石。
替换与升级建议
| 原型号 | 替代/升级型号 | 兼容性等级 | 差异说明 | 操作建议 |
|---|---|---|---|---|
| | | ✅ 直接替换 | 硬件及功能完全一致 | 首选方案。更换前务必记录旧模块的 DIP 开关位置（SW1-SW8），新模块上电前需设置一致。 |
| HE700GEN200C | ✅ 直接替换 | 通常为硬件小版本迭代 | 通常可直接替换，建议上电后检查 Genius 网络状态灯（OK/FAULT）。 | |
| HE700GEN100 | ⚠️ 降级替换 | GEN100 为单通道，GEN200 为双通道 | 仅在紧急缺货且系统只使用了一个通道时可临时替代。需禁用第二个通道的配置。 | |
| 迁移至 PACSystems | ? 系统升级 | 需更换为 PACSystems RX3i 平台 | 属于系统级改造，需更换机架、CPU 及所有 I/O 模块，工作量巨大（需数周）。 |
替换操作提示：
- DIP 开关复刻：这是更换 最关键的步骤。必须将旧模块上的所有 DIP 开关（尤其是地址开关）原样复制到新模块上，否则 CPU 无法识别该模块，会导致所有 Genius I/O 丢失。
- 热插拔风险：虽然 VME 背板理论上支持热插拔，但在运行系统中直接拔插 可能导致该总线上的 I/O 瞬间断线，引发工艺跳车。强烈建议在停机状态下更换。
- 总线终端电阻：更换模块后，若 Genius 总线末端报通信故障，需检查总线最末端的 I/O 模块是否设置了“终端电阻（Terminator）”。
