描述
品深度介绍

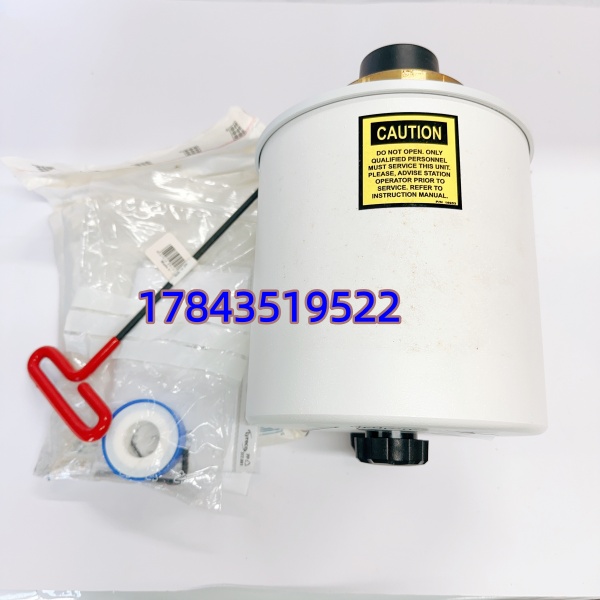

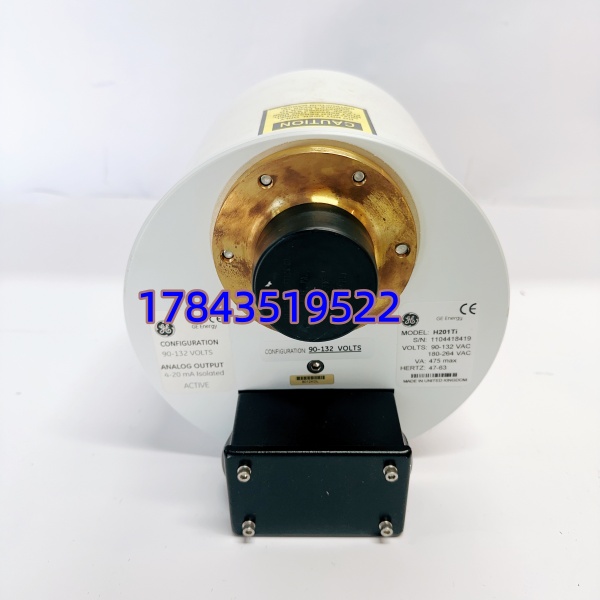

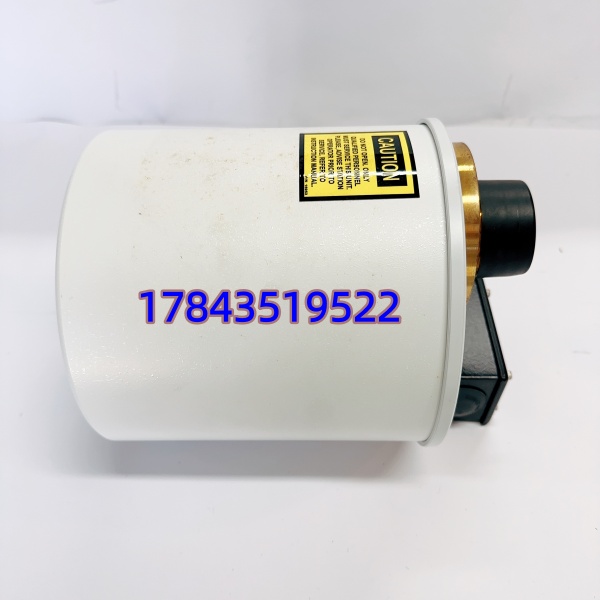

GE H201Ti（Hydran 201Ti）是一款紧凑型在线智能变送器，专为油浸式变压器设计，用于连续监测油中溶解的关键故障气体。设备采用燃料电池传感技术，可实时检测氢气、一氧化碳、乙炔、乙烯等气体，提供 “Hydran 复合气体值”，提前预警过热、放电等潜在故障，避免非计划停机。
H201Ti 为一体化设计，无运动部件，安装简便，直接固定于变压器阀门上，无需额外管路。内置微处理器与温度控制系统，适应恶劣户外环境，支持本地 LCD 显示与远程数据传输，广泛应用于输配电、工业电力变压器的状态监测。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | H201Ti（Hydran 201Ti） |
| 制造商 | GE Vernova（原 GE Grid Solutions） |
| 检测气体 | H₂、CO、C₂H₂、C₂H₄ |
| 测量量程 | 0–2000 ppm（H₂当量） |
| 测量精度 | ±10% 读数 ±25 ppm |
| 响应时间 | 10 分钟（90% 阶跃变化） |
| 通信接口 | RS-485（隔离 2000Vrms），支持 Modbus RTU/Hydran 协议 |
| 显示 | 背光 LCD，2 行 ×16 字符 |
| 防护等级 | NEMA 4X（IP66） |
| 工作温度 | 环境：-50℃ ~ +55℃；油温：-50℃ ~ +90℃（高温适配器可达 105℃） |
| 供电 | 100/115/200/230 Vac ±10%，50/60 Hz，350 VA |
| 尺寸 | φ178 mm × 长 257 mm |
| 重量 | 安装 6 kg，运输 7.3 kg |
| 数据记录 | 本地存储 1 年数据及事件 |
质量检测流程
- 入库验收检测
- 来源追溯：核对 GE 原厂装箱单、序列号
- 外观检查：外壳无变形、无划痕、密封完好
- 附件核对：说明书、合格证、接头配件齐全
- 上机功能测试
- 测试环境：GE 原厂 HYDRAN 201Ci 控制器
- 通电自检：LED 状态正常，LCD 显示清晰
- 通信测试：RS-485/Modbus 通讯稳定，数据无误
- 模拟测试：通入标准气体，测量精度符合 ±10% 要求
- 老化测试：连续运行 24 小时，温升正常，无故障
- 电气参数测试
- 绝缘电阻：500V 摇表测试，>10MΩ
- 耐压测试：通信端口 2000Vrms 隔离耐压，无击穿
- 固件验证
- 读取固件版本，记录归档，配置参数备份
- 包装出库
- 防静电袋密封，气泡膜 + 纸箱包装
- 贴 QC 合格标签，附测试报告
技术避坑指南
- 安装位置错误
- 问题：安装在振动剧烈或高温区域，导致数据漂移
- 避坑：选变压器侧面阀门，远离散热片；环境温度≤55℃
- 案例：曾有现场装在顶部高温区，夏季数据偏差超 30%
- 通信接线错误
- 问题：RS-485 正负极接反，或屏蔽层两端接地，通讯中断
- 避坑：A/B 线严格对应；屏蔽层仅一端接地，远离动力线
- 电源波动
- 问题：电压波动超 ±10%，设备频繁重启
- 避坑：配稳压电源；与大功率设备分路供电
- 气体响应延迟
- 问题：认为实时显示有误差，忽略 10 分钟响应特性
- 避坑：理解原理，关注趋势变化而非瞬时值
- 未做定期校准
- 问题：长期使用精度漂移，未年度校准
- 避坑：每年用标准气体校准，确保精度
