产品深度介绍
GE H201Ci-1 是 GE Vernova 旗下 HYDRAN® 201i 系统的核心单通道控制器，专门用于电力变压器、互感器等充油设备的绝缘油在线监测。它与现场安装的 H201Ti 智能变送器配对，实时采集油中溶解气体（DGA）、微水含量及油温数据，内置故障诊断算法，可提前识别过热、放电等潜伏性故障，避免突发停机事故。

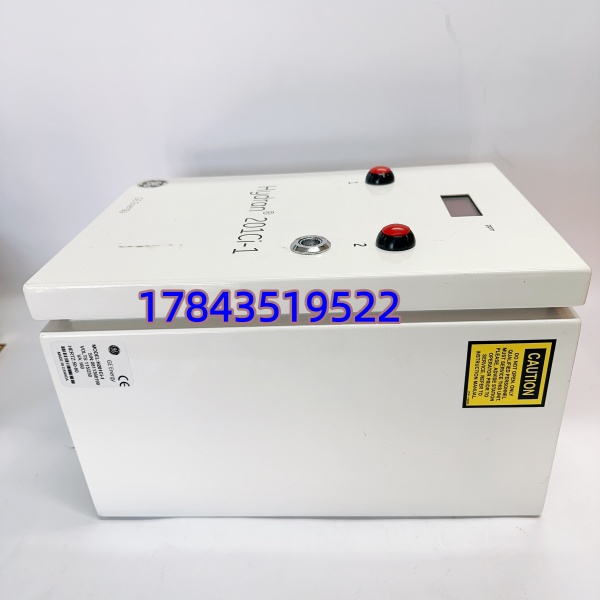

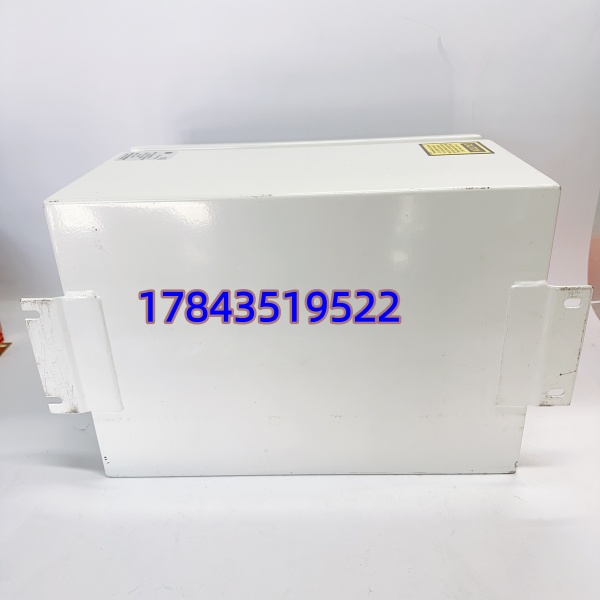

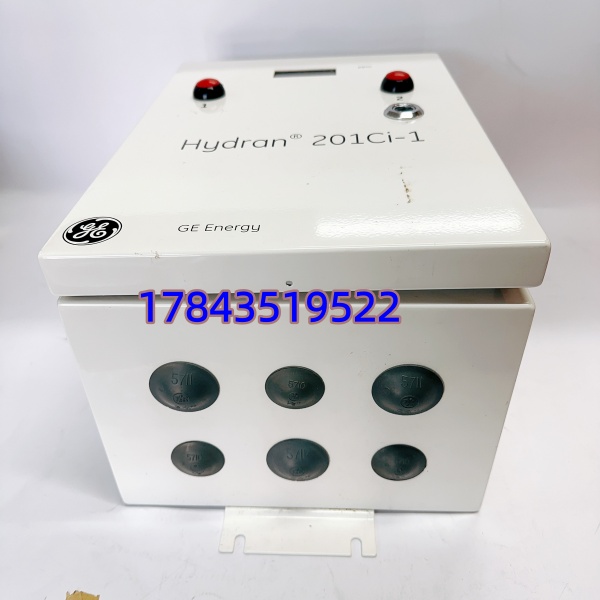

整机为工业级壁挂机箱，防护等级达 NEMA 4X/IP66，适应户外及恶劣电站环境。前面板带 LED 数码显示与状态指示灯，可本地读取气体浓度（ppm）、微水百分比及报警状态；支持 RS‑485 Modbus RTU 组网（最多 32 台串联）、RS‑232 本地调试，以及 4‑20mA/0‑10V 模拟输出对接 DCS/SCADA。标配 高 / 高高 / 系统故障 三路继电器报警触点，可直接驱动声光报警或联动跳闸回路。
关键技术规格
| 参数 | 数值 |
|---|---|
| 型号 | H201Ci-1 |
| 品牌 | GE Vernova（GE 能源） |
| 适配变送器 | HYDRAN H201Ti（智能传感单元） |
| 监测参数 | 油中溶解气体（DGA）、微水、油温 |
| 电源输入 | 90–132VAC / 180–264VAC 双电压自适应，47–63Hz |
| 显示 | 数码 LED，气体浓度 ppm 直显 |
| 报警输出 | 气体高、气体高高、系统故障（3 路继电器触点） |
| 模拟输出 | 隔离 / 非隔离可选：4‑20mA、0‑10V、0‑1mA、0‑1V（跳线配置） |
| 通讯接口 | RS‑485（Modbus RTU，可组网 32 台）、RS‑232（本地） |
| 隔离耐压 | 传感器侧 3000V 光隔离，最远传输 1300 米 |
| 工作温度 | -20°C ~ +70°C |
| 防护等级 | NEMA 4X / IP66（防尘防水） |
| 尺寸（宽 × 高 × 深） | 约 350×280×300 mm |
| 重量 | 约 5.6 kg |
质量检测流程
- 入库验收：核验 GE 原厂序列号、机箱铭牌；外观无变形、密封胶完好；核对出厂合格证、装箱单。
- 上电自检：接入 AC 220V，PWR/RDY 灯正常，无故障报警，面板显示正常。
- 传感器通讯测试：连接 H201Ti 模拟器，数据读取稳定，误差 <±1%。
- 模拟输出校验：4‑20mA 输出线性度≤0.1%，满量程精度达标。
- 报警功能测试：三级报警阈值触发准确，继电器动作可靠，触点无粘连。
- 通讯测试：RS‑485 组网 32 台，数据无丢包；RS‑232 本地调试正常。
- 环境测试：‑20°C~+70°C 循环运行 24 小时，机箱无凝露、参数漂移小。
- 包装出库：原厂防静电袋 + 防潮膜封装，贴质检合格标签，附测试报告。
技术避坑指南
- 传感器接线错误（高发）
- 问题：H201Ti 屏蔽层两端接地或未接地，通讯干扰大、数据跳变
- 避坑：屏蔽层仅控制器端单端接地，变送器端悬空；用专用屏蔽双绞线，远离动力电缆。
- 案例：现场双端接地后，数据波动达 ±20ppm，改为单端接地后恢复稳定。
- 跳线配置与 DCS 不匹配
- 问题：模拟输出设为 0‑10V，但 DCS 端接 4‑20mA 模块，信号无显示
- 避坑：接线前核对 DCS 输入类型，严格按需求设跳线；上电前用万用表测量输出端子。
- 通讯地址冲突
- 问题：多台 H201Ci‑1 组网，地址重复，导致整个网络数据混乱
- 避坑：组网前逐一设唯一地址（1–32）；更换控制器时，新地址与旧地址保持一致。
- 户外安装防水不到位
- 问题：机箱进线口密封不严，雨水渗入，导致电路板短路烧毁
- 避坑：进线口用防水接头 + 密封胶；机箱倾斜安装（排水）；避开低洼易积水处。
- 电源波动损坏
- 问题：电站电压波动大，未加稳压，导致电源模块烧毁
- 避坑：电源前加AC 220V 稳压模块；远离大功率开关设备；接地电阻 < 4Ω。
