描述
关键技术规格
- 显示屏：12 英寸彩色 TFT，16 位色（65,536 色）
- 分辨率：800 × 600（SVGA）
- 触控类型：电阻式触摸屏
- 处理器：400MHz XScale PXA255
- 内存：64MB Flash（存储）+ 64MB DRAM（运行）
- 存储扩展：CF 卡插槽（最大 2GB）
- 通信接口：
- 2× 以太网（10/100Mbps，Modbus TCP）
- 2×RS232/485 串口（Modbus RTU、DF1）
- 2×USB 2.0
- 电源：24VDC（18–30VDC 宽压），额定 48W
- 工作温度：0°C ~ +50°C
- 尺寸（宽 × 高 × 深）：320 × 240 × 65 mm
- 重量：约 2.4 kg

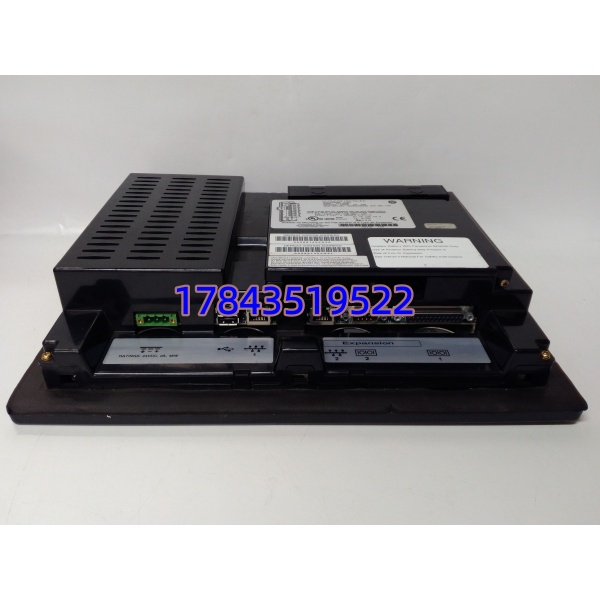

GE IC754VSF12CTD
产品深度介绍
GE Fanuc IC754VSF12CTD 是 QuickPanel View 系列的 12 英寸工业级人机界面，集成显示、触控、控制与通信功能，专为工业现场高可靠性操作设计。产品采用无风扇散热结构，适配控制柜嵌入式安装，可直接连接 PLC、变频器、仪表等设备，实现数据监控、参数设置与报警管理。
作为停产型号，IC754VSF12CTD 凭借稳定性能，仍广泛用于在役生产线维护。它支持多协议通讯，画面组态灵活，兼容 GE 系列 PLC 及第三方设备，适合中小规模自动化系统的人机交互需求。

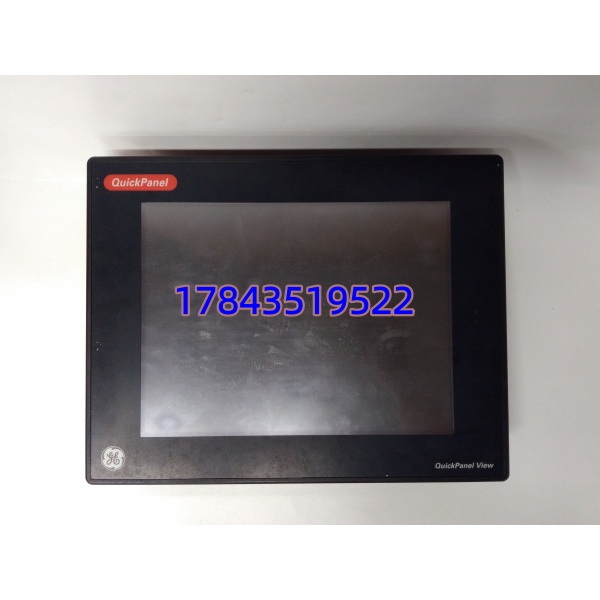

GE IC754VSF12CTD
应用场景与行业案例
工程痛点
老设备改造常遇到原装 HMI 老化、屏幕花屏、触控失灵，而新机型与旧程序不兼容，重新组态成本高、周期长，直接影响生产进度。
典型应用场景
- 汽车制造 – 生产线工位监控用于焊接、涂装、总装线的设备状态显示与操作，响应快、抗干扰强。
- 食品饮料 – 包装线控制适配洁净车间，触控操作便捷，支持配方存储与生产数据追溯。
- 水处理 – 泵站与加药系统24 小时连续运行，宽电压设计适配现场不稳定供电环境。
- 半导体设备 – 制程监控高分辨率显示，支持复杂工艺参数界面，满足洁净室使用要求。
真实案例
去年，江浙某汽车零部件厂的 3 条冲压线 HMI 全部老化，原型号就是 IC754VSF12CTD。新 HMI 虽功能强，但旧程序无法直接迁移，重新组态需 2 周，停产损失大。我们提供原装库存 IC754VSF12CTD，到货后直接替换，原程序完整保留，半天完成调试，生产线快速恢复运行。
核心卖点与差异化
- 即插即用：兼容旧程序，无需重新组态，节省 80% 调试时间
- 多协议适配：双网口 + 双串口，同时连接 PLC 与第三方设备，减少网关成本
- 工业级稳定：无风扇设计，0–50°C 宽温运行，MTBF >50,000 小时
- 现货库存：原厂停产，我们备有原装备件，交期 3–5 天，避免长期等待
- 质保保障：提供12 个月质保，支持到货测试，非人为故障可退换

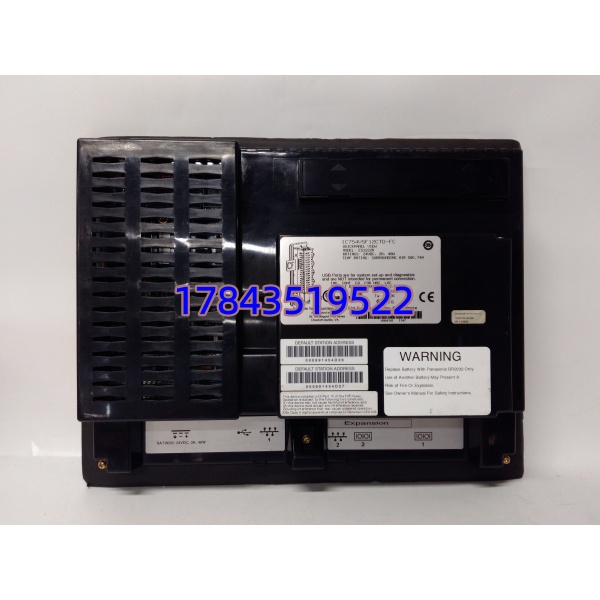

GE IC754VSF12CTD
质量检测流程
- 入库验收：核对序列号、外观无划痕腐蚀、附件齐全
- 通电测试：24VDC 供电，自检正常，LED 指示灯状态无误
- 屏幕检测：全屏显示无坏点、亮度均匀、触控灵敏无漂移
- 通讯测试：连接 GE PLC，以太网 / 串口通讯稳定，数据交互正常
- 老化测试：连续运行 24 小时，监测温升与稳定性，记录测试数据
- 包装出库：防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签
技术避坑指南
- 固件版本匹配替换前记录原 HMI 固件版本，新备件固件差异过大可能导致通讯异常。曾遇到现场替换后 PLC 报通讯超时，经查是固件版本不兼容，降级后恢复正常。
- 触控校准长期使用后触控可能偏移，替换后需重新校准，避免操作失灵。
- 电源稳定性工业现场电压波动大，建议配 24VDC 稳压电源，防止电压过高烧毁 HMI 电源模块。
- 静电防护安装时必须戴防静电手环，静电可能损坏屏幕与主板，造成不可逆故障。
