描述
产品详情

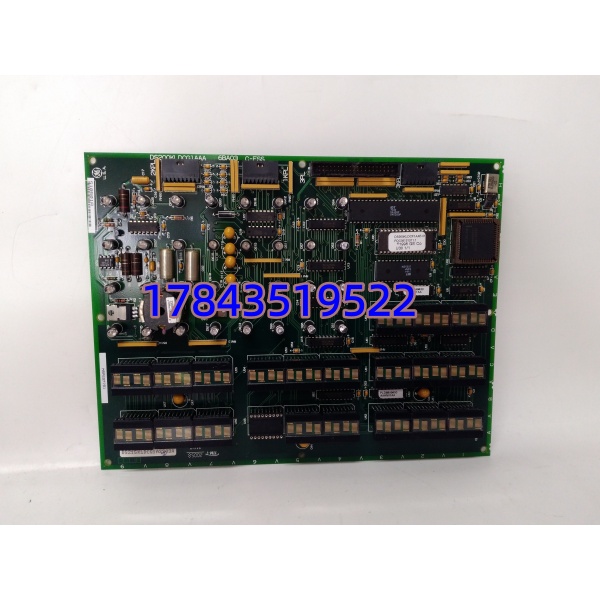

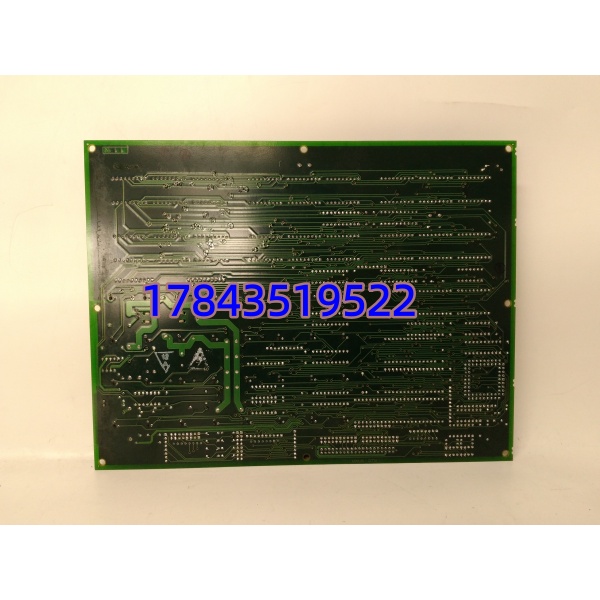

・型号：DS215KLDCG1AZZ03A（母板）、DS200KLDCG1AAA（子板）
・品牌：GE
・系列：Speedtronic Mark V
规格参数
| 参数项 | 技术数值 |
|---|---|
| 配套组合 | DS215KLDCG1AZZ03A 母板 + DS200KLDCG1AAA 子板成套使用 |
| 背板接口 | 单路 40 针公头连接器 |
| 状态指示灯 | 32 路独立 LED（DS1~DS32） |
| 数码显示单元 | 21 组 4 字符数码管 |
| 硬件配置 | 2 片 EPROM、3 路继电器、多组信号调理电阻二极管 |
| 供电电压 | 系统内部 125VDC 浮动电源 |
| 工作环境温度 | -20℃ ~ +45℃ |
| 存储温度 | -30℃ ~ +70℃ |
| PCB 防护 | 常规防潮涂层 |
| 板载跳线 | 1 组配置跳线（仅授权人员调整） |
| 单块母板重量 | 约 0.48kg |
| 适用架构 | Mark V 燃气 / 蒸汽轮机 TMR 冗余系统 |
产品介绍
这套 KLDC 成套板件是 GE Mark V 涡轮系统的本地操作核心，母板 DS215KLDCG1AZZ03A 负责和控制器背板通讯，转发按键指令、下发状态驱动信号；子板 DS200KLDCG1AAA 承载全部 LED 与数码管，直接装配在机组就地操作面板。 市面无通用替代国产板，普通信号采集板无法匹配 Mark V 私有背板通讯时序；原厂成套板内置硬件滤波，能抵御燃机本体变频器、励磁柜带来的电磁干扰，长期运行不会出现显示乱码、按键无响应问题，火电、联合循环机组大多要求成对更换，单换其中一块易出现通讯异常。
应用场景与行业案例
痛点切入
燃机就地面板无显示、按键失灵时，运维人员只能依靠中控远程操作，启停、转速调整、故障复位都无法现场操作，机组检修、应急停机流程大幅拉长。普通翻新板滤波电路损耗大，高温机房长期运行会频繁出现 LED 闪烁、数码管跳码，值班人员无法快速判断跳机故障点位。电厂机柜粉尘、潮湿环境下，劣质复刻板接口触点氧化，每周都要断电擦拭。
典型场景
- 联合循环电站燃气轮机：就地操作屏成套组件，实现燃机冲转、升速、负荷就地调节。
- 热电厂蒸汽轮机 EHC 系统：就地故障代码显示，快速定位振动、温度、燃料阀报警通道。
- 油气自备电站涡轮机组：无中控值守小机组，依靠本地面板完成启停与日常巡检。
- 钢厂自备发电燃机：多机并列工况，单台机组就地状态独立显示，不干扰中控信号。
真实案例
去年处理一台 300MW 联合循环机组故障，就地操作面板全部黑屏，按键无反馈，中控虽能远程控制，但停机检修、现场校验阀门必须本地操作，机组带缺陷运行 3 天。拆开面板发现 DS200KLDCG1AAA 数码管驱动芯片老化，单独更换同型号子板后依旧通讯报错，查阅原厂手册确认母板子板固件匹配校验，整套更换 DS215KLDCG1AZZ03A+DS200KLDCG1AAA 成套板件，上电后 LED、数码管全部正常，按键指令同步上传控制器，至今连续稳定运行 8 个月，没有再出现显示故障。现场维保反馈，后续同型号机组备件直接成套备货，避免单块更换不兼容。
